001102434

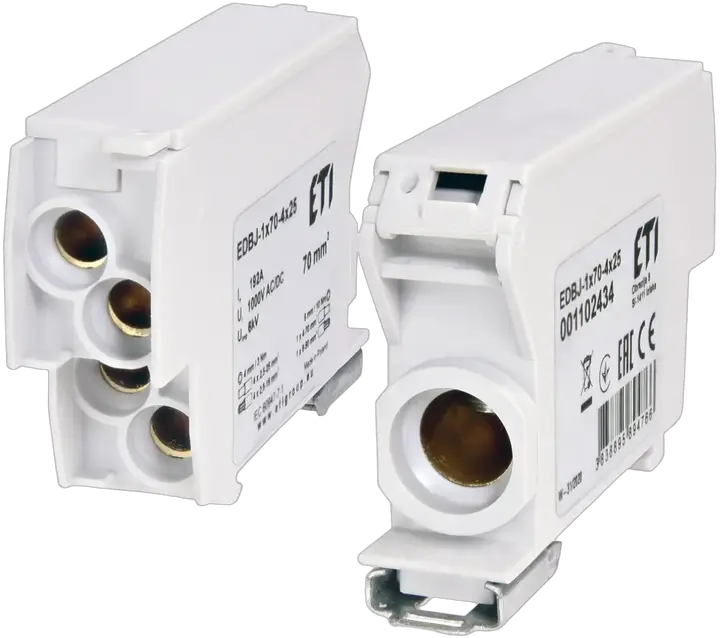

EDBJ-1x70-4x25 Razdjelni blok
- ETI kod:
- 001102434
- Funkcija:
- Razdelilni blok
- Tip montaže:
- Montaža na DIN šinu TH 35
- Nazivna struja:
- 192 A
- Nazivni AC napon:
- 415 V
- Nazivni DC napon:
- 415 V
- Nazivni izolacioni napon:
- 1.000 V
- Nazivna prekidna moć:
- 10 kA
- Visina:
- 79,5 mm
- Širina:
- 17,8 mm
- Dubina:
- 50 mm
- Nazivni poprečni presek:
- 2.5-70 mm²
- Materijal osnove:
- PC/ABS
- Stezni materijal:
- MO-58
- Radna temperatura:
- -30-80 °C
22 Logistika
Proizvod
- EAN code for a single product
- 3838895894766
- Težina
- 0,117 kg
- Net width
- 17,8 mm
- Net height
- 81 mm
- Net depth
- 50,35 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 10 pcs
- EAN code for a basic packaging
- 3838400166234
- Basic packaging weight
- 1,16 kg
- Basic Packaging Dimensions Height
- 83 mm
- Basic Packaging Dimensions Width
- 182 mm
- Basic Packaging Dimensions Depth
- 52 mm
- Basic packaging volume
- 0,786 dm³
Transportno pakovanje
- Transport packaging quantity
- 240 pcs
- EAN code for a transport packaging
- 3838895894759
- Transport packaging weight
- 28,08 kg
- Transport Packaging Dimensions Height
- 280 mm
- Transport Packaging Dimensions Width
- 210 mm
- Transport Packaging Dimensions Depth
- 340 mm
- Transport packaging volume
- 19,992 dm³
- Pallet quantity
- 5.040 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 17,8 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 192 A
- Mounting method
- Other
- Number of poles
- 1
- Number of clamp positions per pole
- 5
- Depth
- 50 mm
- Rated voltage
- 415 V
- Colour
- Grey
- Height
- 79,5 mm
- Inflammability class of insulation material according to with UL94
- V0
- Connectable conductor cross section solid-core(Min)
- 4 mm²
- Operating temperature(Min)
- -30 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Operating temperature(Max)
- 80 °C
ETIM klasifikacija – verzija 9.0
2 Dijagrami
1 Softver i drajveri
Softver je obezbijeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
26 Oznake
001102434Razdjelni blokEDBJ-1x70-4x25ETIBOXDistributivni blokoviDin rail distribution blocks EDBJDin rail distribution blocks EDBJDin rail distribution blocks EDBJDin rail distribution blocks EDBJMeđunarodnaKućišta, razvodne table, opremaDistributivni blokoviVisina: 79.5 mmStezni materijal: MO-58Dubina: 50 mmRadna temperatura: -30 °C-80 °CNazivna prekidna moć: 10 kA/10 kANazivni izolacioni napon: 1000 VNazivni poprečni presek: 2.5 mm²-70 mm²Nazivni AC napon: 415 V/415 VTip montaže: Montaža na DIN šinu TH 35Nazivni DC napon: 415 V/415 VŠirina: 17.8 mmNazivna struja: 192 A/192 AMaterijal osnove: PC/ABSRazdjelni blok TOWAR Tip montaže: Montaža na DIN šinu TH 35 Nazivna struja: 192 A/192 A Nazivna prekidna moć: 10 kA/10 kA Visina: 79.5 mm Širina: 17.8 mm Dubina: 50 mm Nazivni poprečni presek: 2.5 mm²-70 mm²
