Distributivni blokovi

Uvod

DIN razvodni blokovi EDB pružaju sigurno i organizirano rješenje za povezivanje i distribuciju električne energije u niskonaponskim primjenama. Ovi blokovi su dizajnirani za montažu na standardne DIN šine, osiguravajući kompatibilnost s različitim električnim kućištima i panelima. Odlikuju se robusnom konstrukcijom i nude brojne prednosti za učinkovitu i pouzdanu distribuciju energije.

pročitaj više

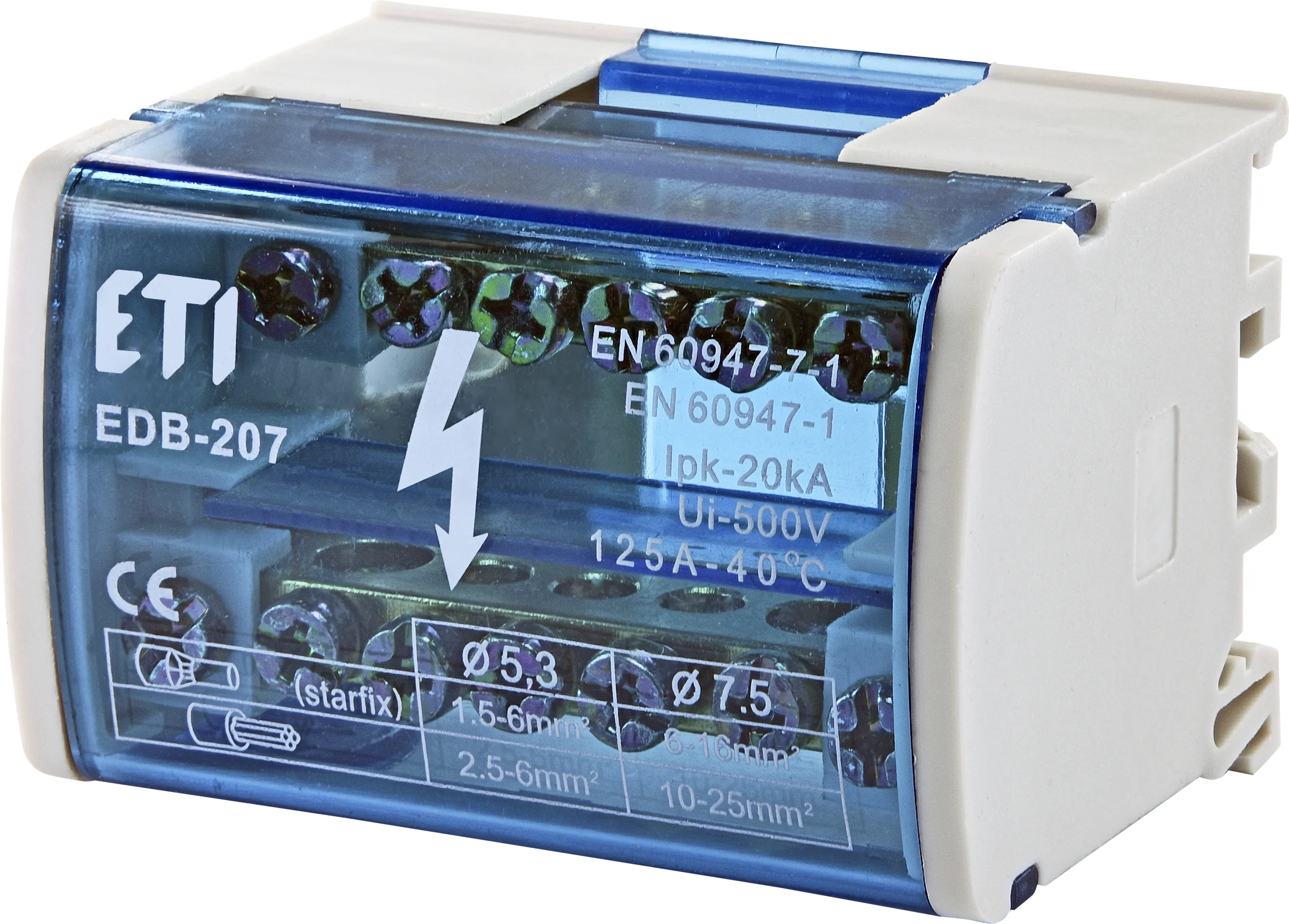

Slika EDB-207

EDB-207

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacioni napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 2x7
Visina: 50 mm
Širina: 65 mm
Dubina: 42 mm
Nazivni poprečni presek: 1.5-16 mm²
Materijal osnove: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

Slika EDB-211

EDB-211

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacioni napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 2x11
Visina: 50 mm
Širina: 100 mm
Dubina: 42 mm
Nazivni poprečni presek: 1.5-16 mm²
Materijal osnove: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

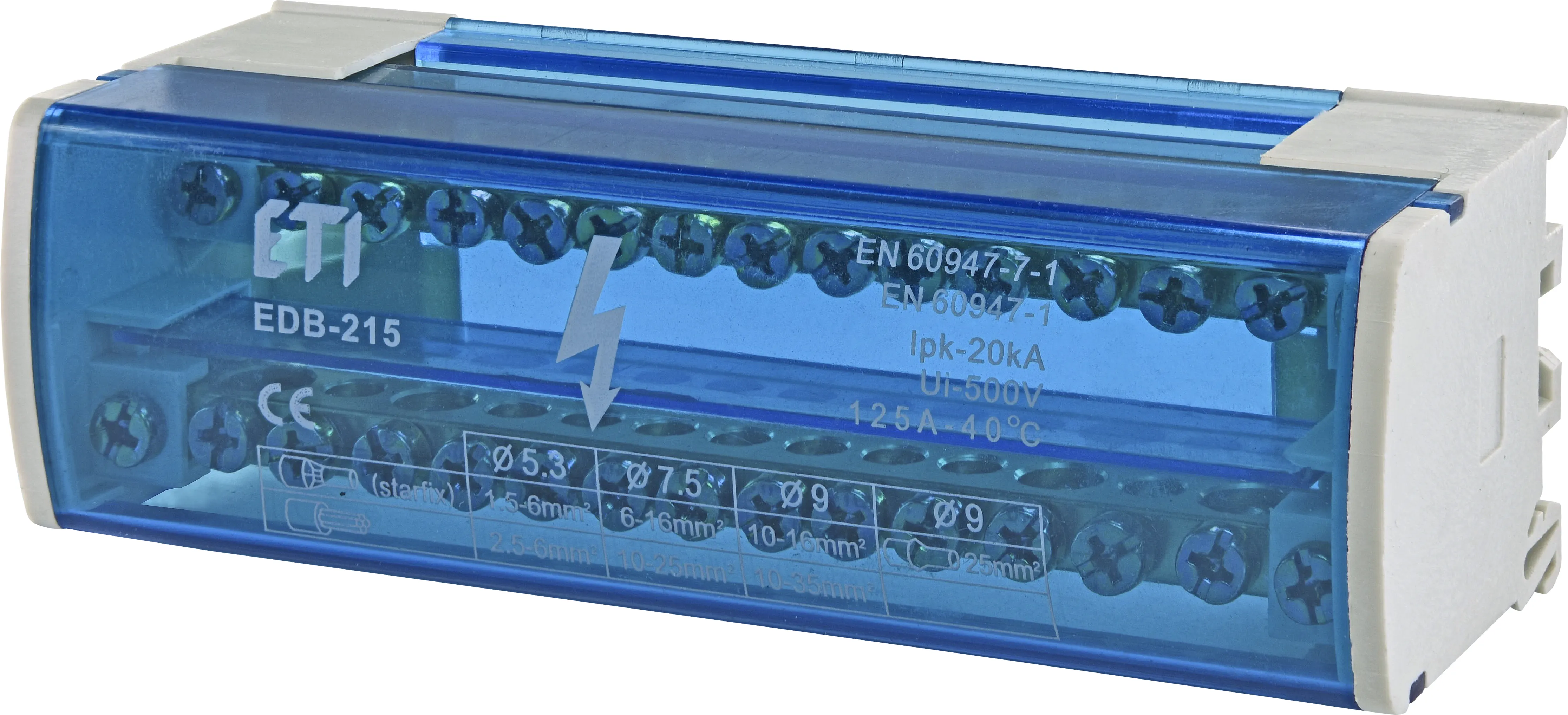

Slika EDB-215

EDB-215

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacioni napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 2x15
Visina: 50 mm
Širina: 133 mm
Dubina: 42 mm
Nazivni poprečni presek: 1.5-16 mm²
Materijal osnove: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

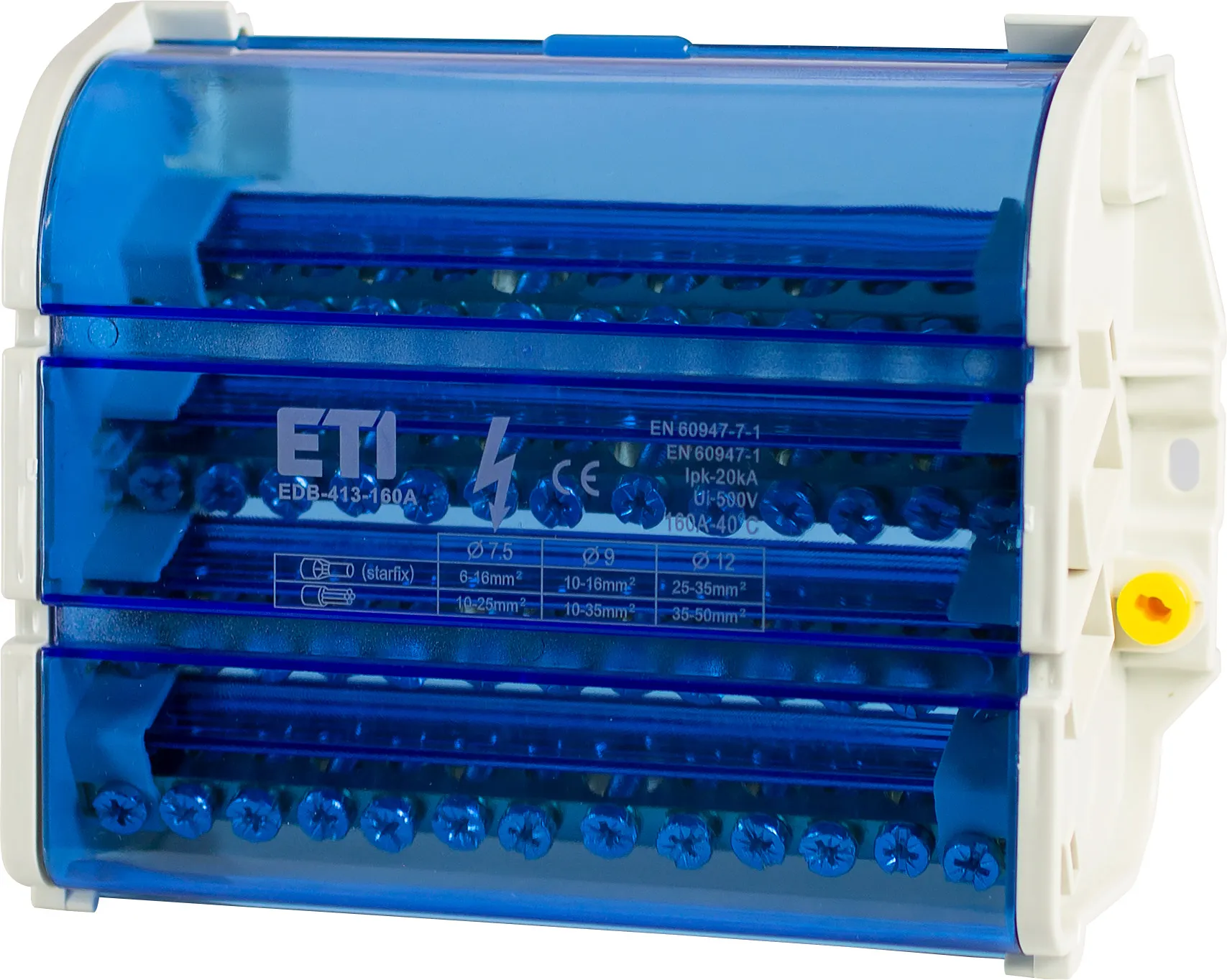

Slika EDB-413-160A

EDB-413-160A

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 160 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacioni napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x13
Visina: 73 mm
Širina: 180 mm
Dubina: 138 mm
Nazivni poprečni presek: 6-35 mm²
Materijal osnove: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

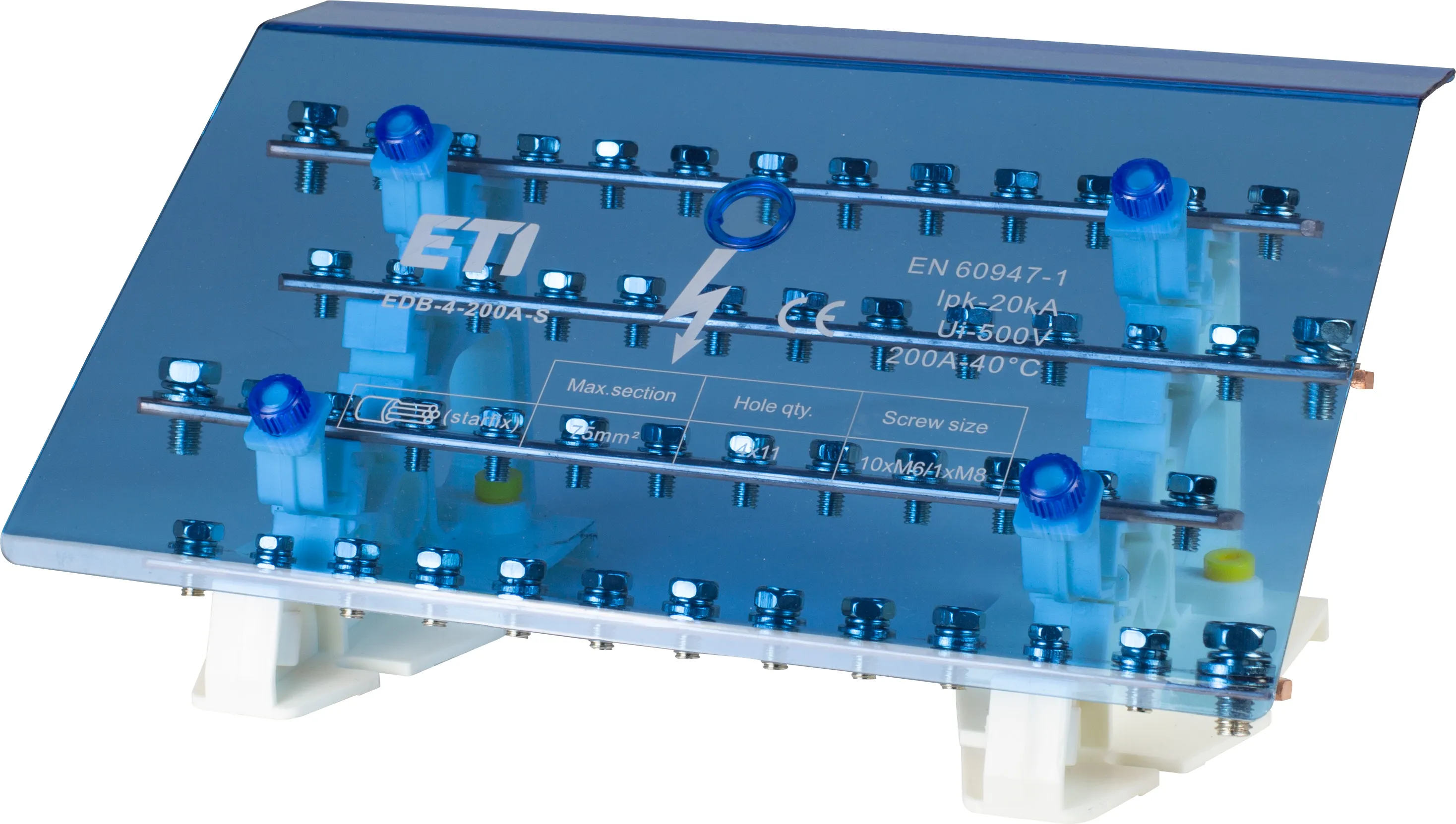

Slika EDB-4-200A-S

EDB-4-200A-S

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 200 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacioni napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x11
Visina: 122 mm
Širina: 273 mm
Dubina: 170 mm
Materijal osnove: PA
Radna temperatura: -30-110 °C

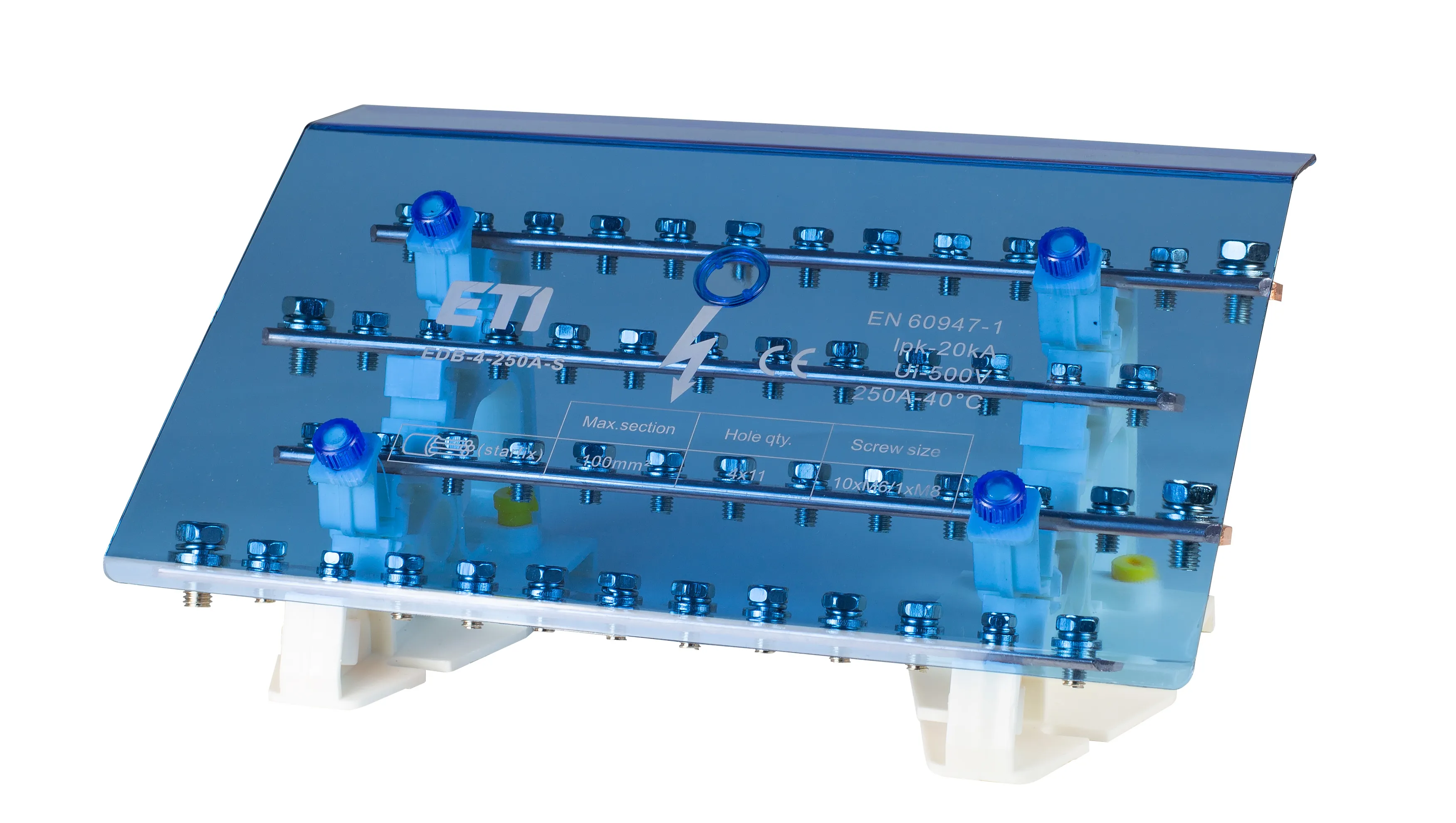

Slika EDB-4-250A-S

EDB-4-250A-S

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 250 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacioni napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x11
Visina: 122 mm
Širina: 273 mm
Dubina: 170 mm
Materijal osnove: PA
Radna temperatura: -30-110 °C

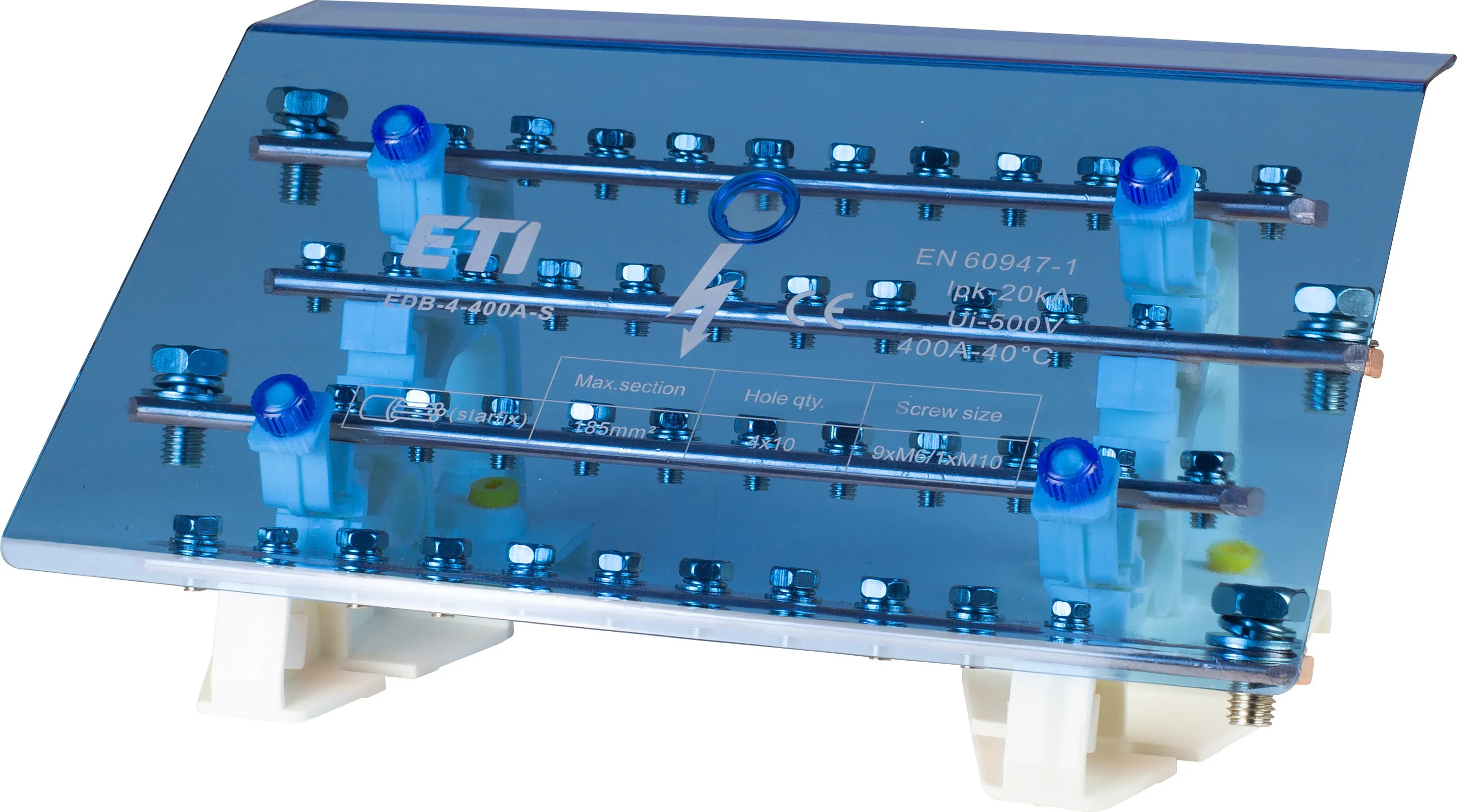

Slika EDB-4-400A-S

EDB-4-400A-S

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 400 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacioni napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x10
Visina: 122 mm
Širina: 273 mm
Dubina: 170 mm
Materijal osnove: PA
Radna temperatura: -30-110 °C

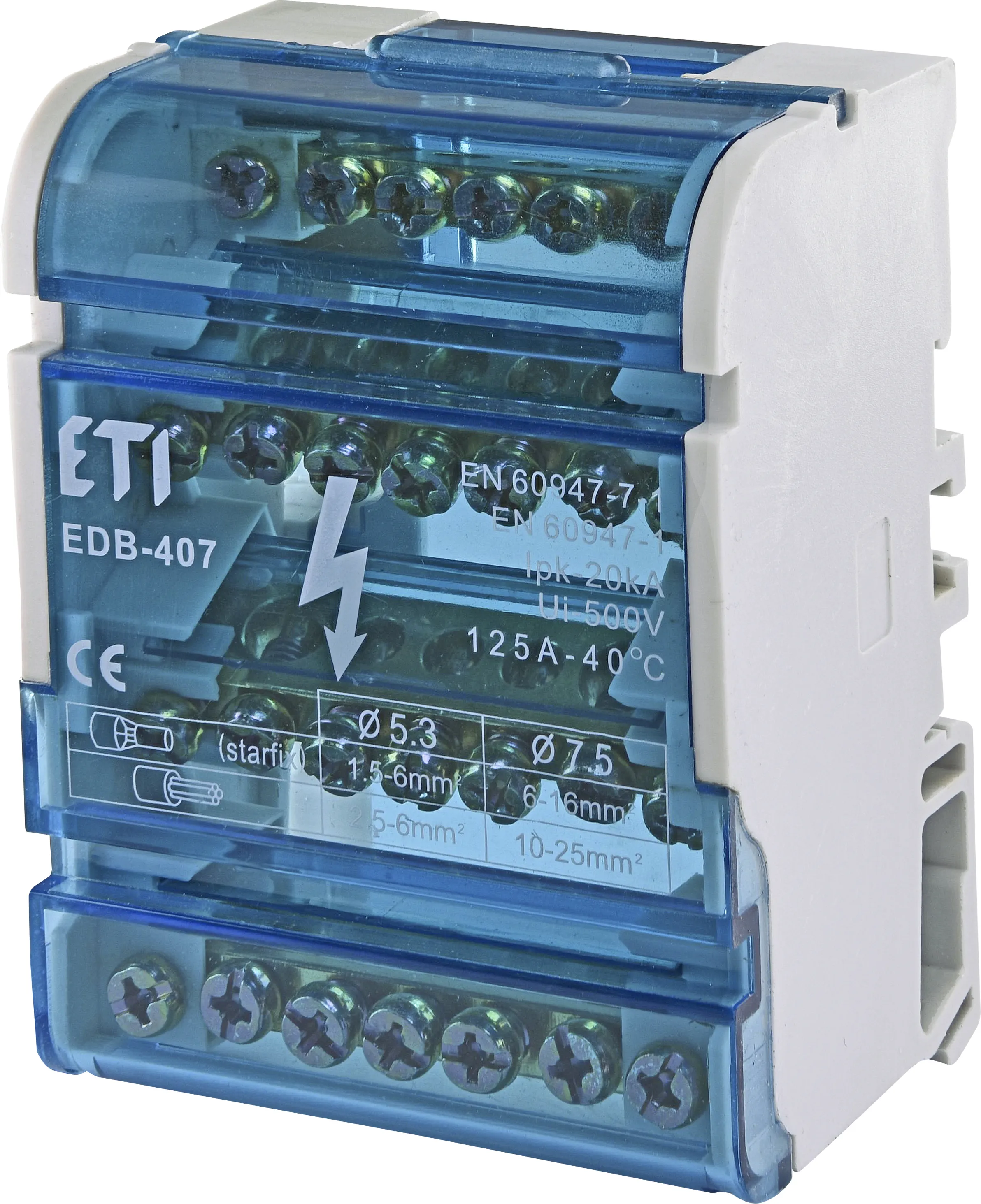

Slika EDB-407

EDB-407

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacioni napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x7
Visina: 50 mm
Širina: 65 mm
Dubina: 88 mm
Nazivni poprečni presek: 1.5-16 mm²
Materijal osnove: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

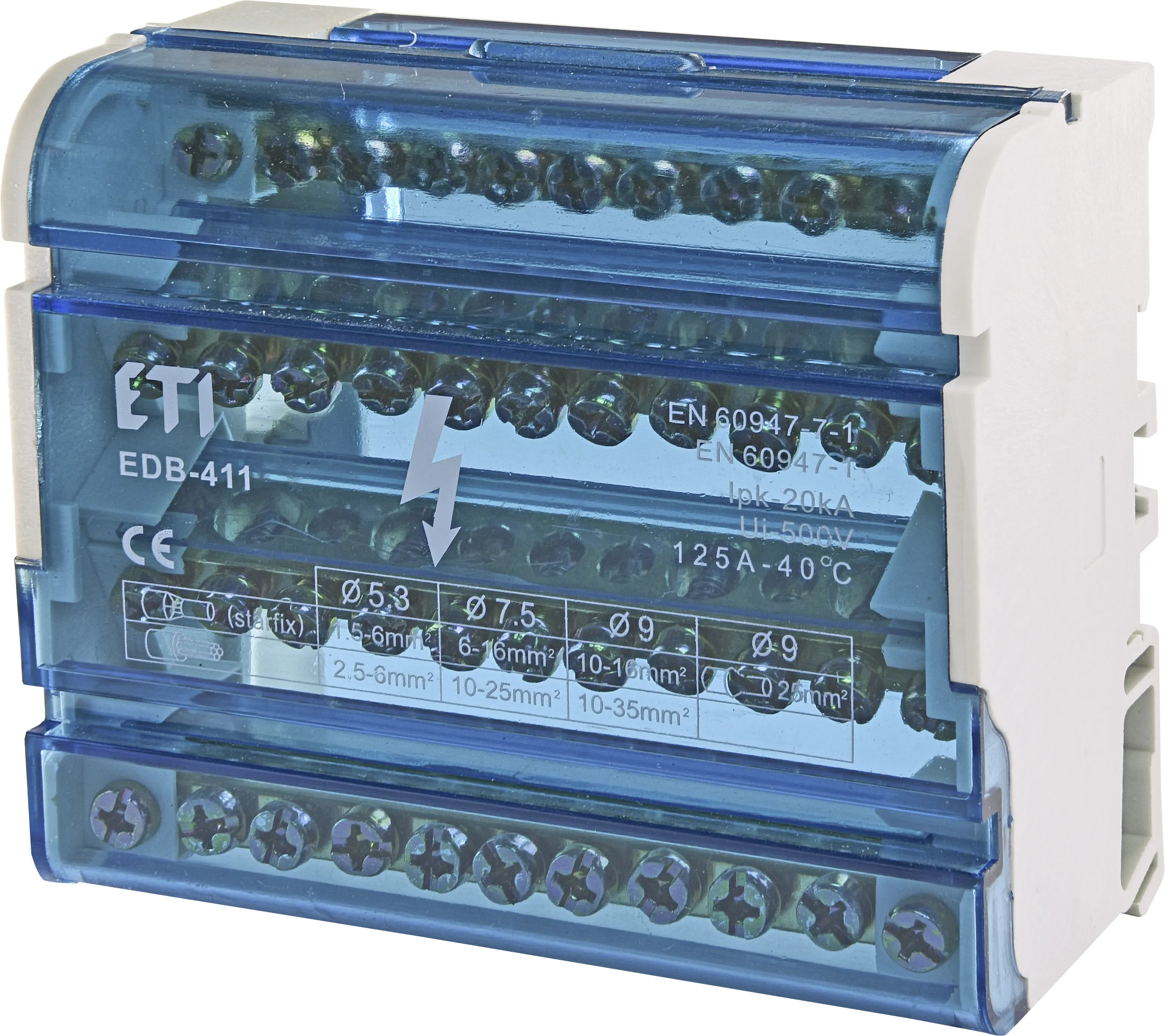

Slika EDB-411

EDB-411

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacioni napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x11
Visina: 50 mm
Širina: 100 mm
Dubina: 88 mm
Nazivni poprečni presek: 1.5-16 mm²
Materijal osnove: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

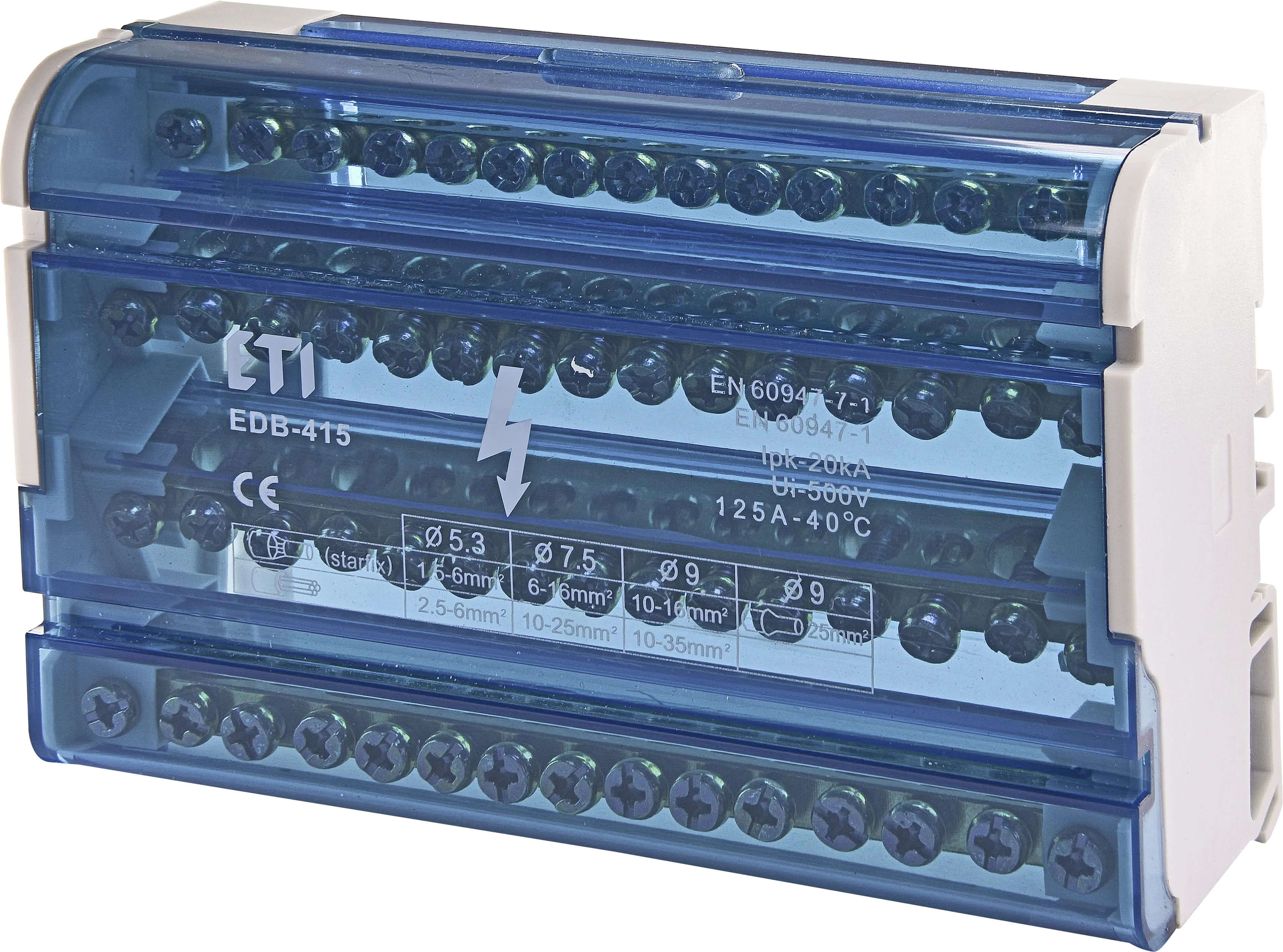

Slika EDB-415

EDB-415

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacioni napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x15
Visina: 50 mm
Širina: 133 mm
Dubina: 88 mm
Nazivni poprečni presek: 1.5-16 mm²
Materijal osnove: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

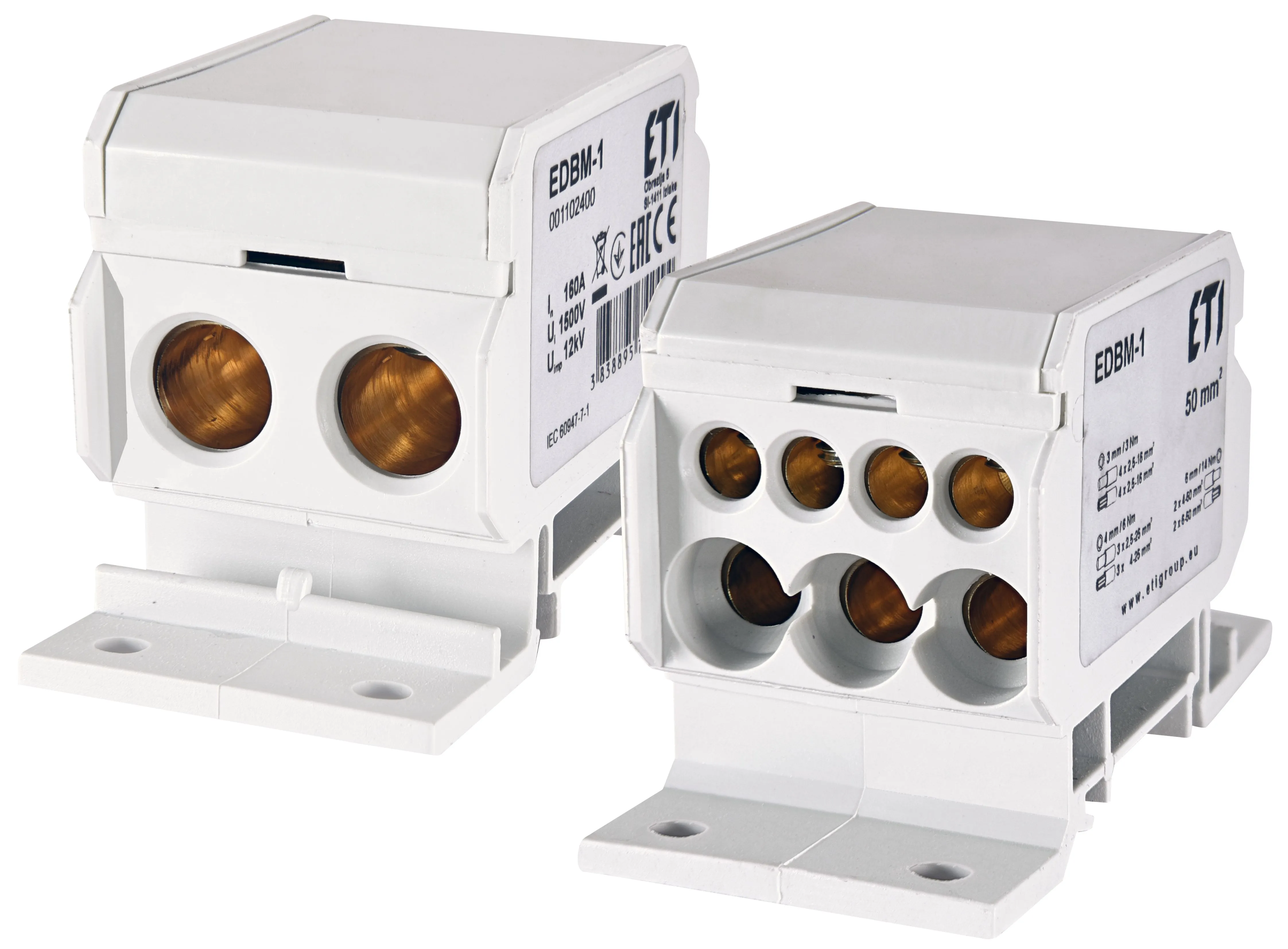

Slika EDBM-1

EDBM-1

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 160 A
Nazivni AC napon: 1.500 V
Nazivni DC napon: 1.500 V
Nazivni izolacioni napon: 1.500 V
Nazivna prekidna moć: 12 kA
Visina: 44 mm
Širina: 40 mm
Dubina: 80 mm
Nazivni poprečni presek: 2.5-50 mm²
Materijal osnove: PA6 GF25
Stezni materijal: MO-58

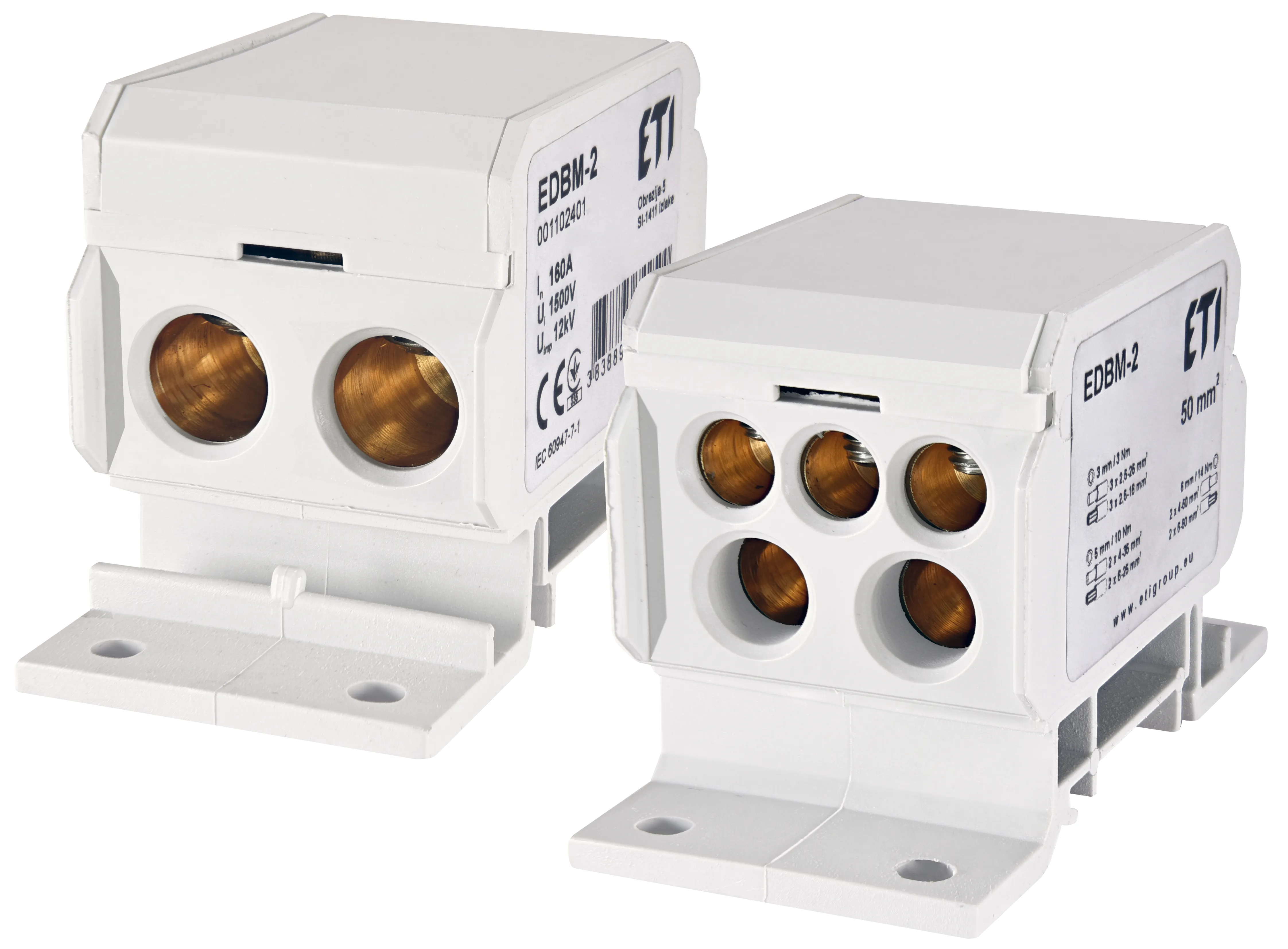

Slika EDBM-2

EDBM-2

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 160 A
Nazivni AC napon: 1.500 V
Nazivni DC napon: 1.500 V
Nazivni izolacioni napon: 1.500 V
Nazivna prekidna moć: 12 kA
Visina: 44 mm
Širina: 40 mm
Dubina: 80 mm
Nazivni poprečni presek: 2.5-50 mm²
Materijal osnove: PA6 GF25
Stezni materijal: MO-58

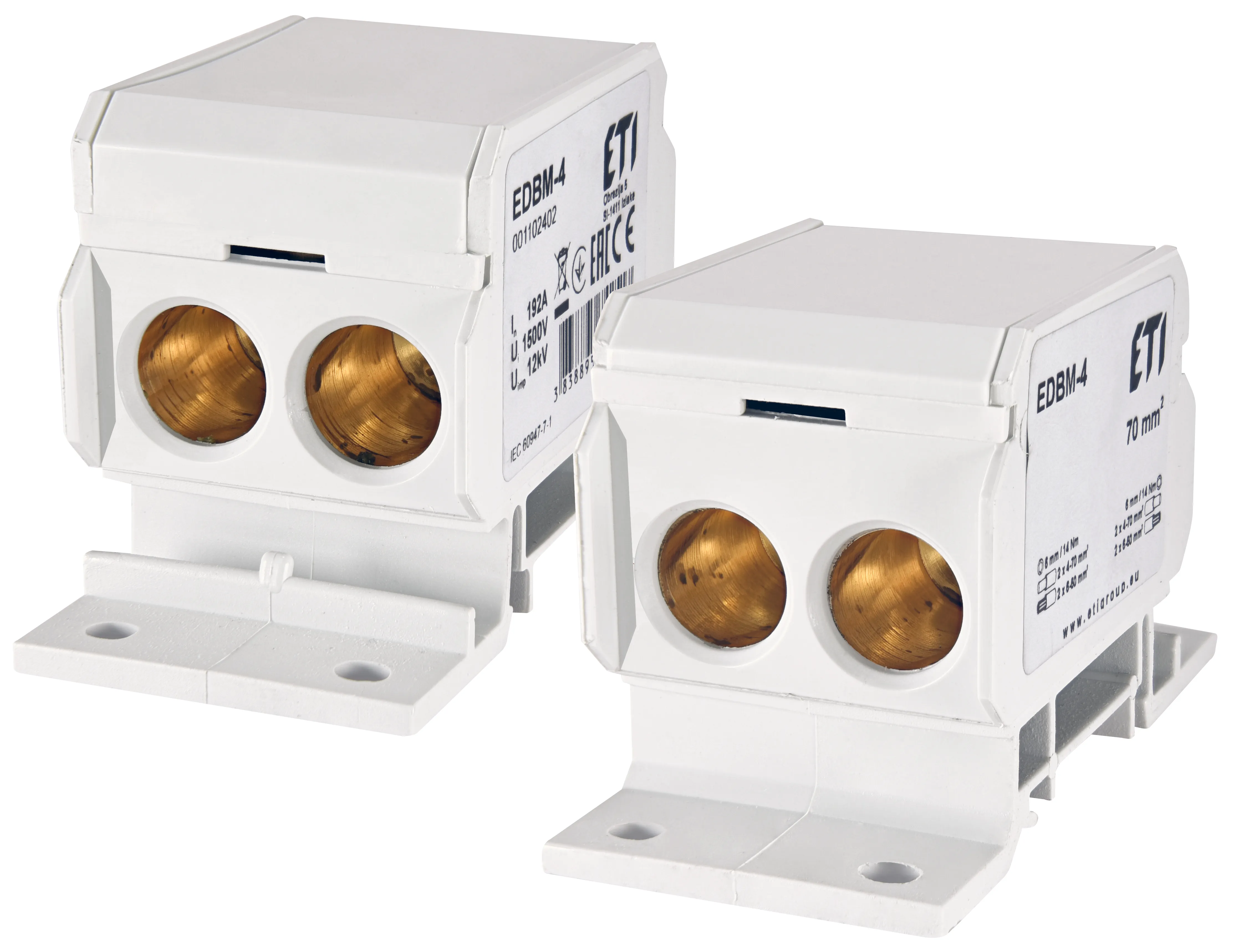

Slika EDBM-4

EDBM-4

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 192 A
Nazivni AC napon: 1.500 V
Nazivni DC napon: 1.500 V
Nazivni izolacioni napon: 1.500 V
Nazivna prekidna moć: 12 kA
Visina: 44 mm
Širina: 40 mm
Dubina: 80 mm
Nazivni poprečni presek: 4-70 mm²
Materijal osnove: PA6 GF25
Stezni materijal: MO-58

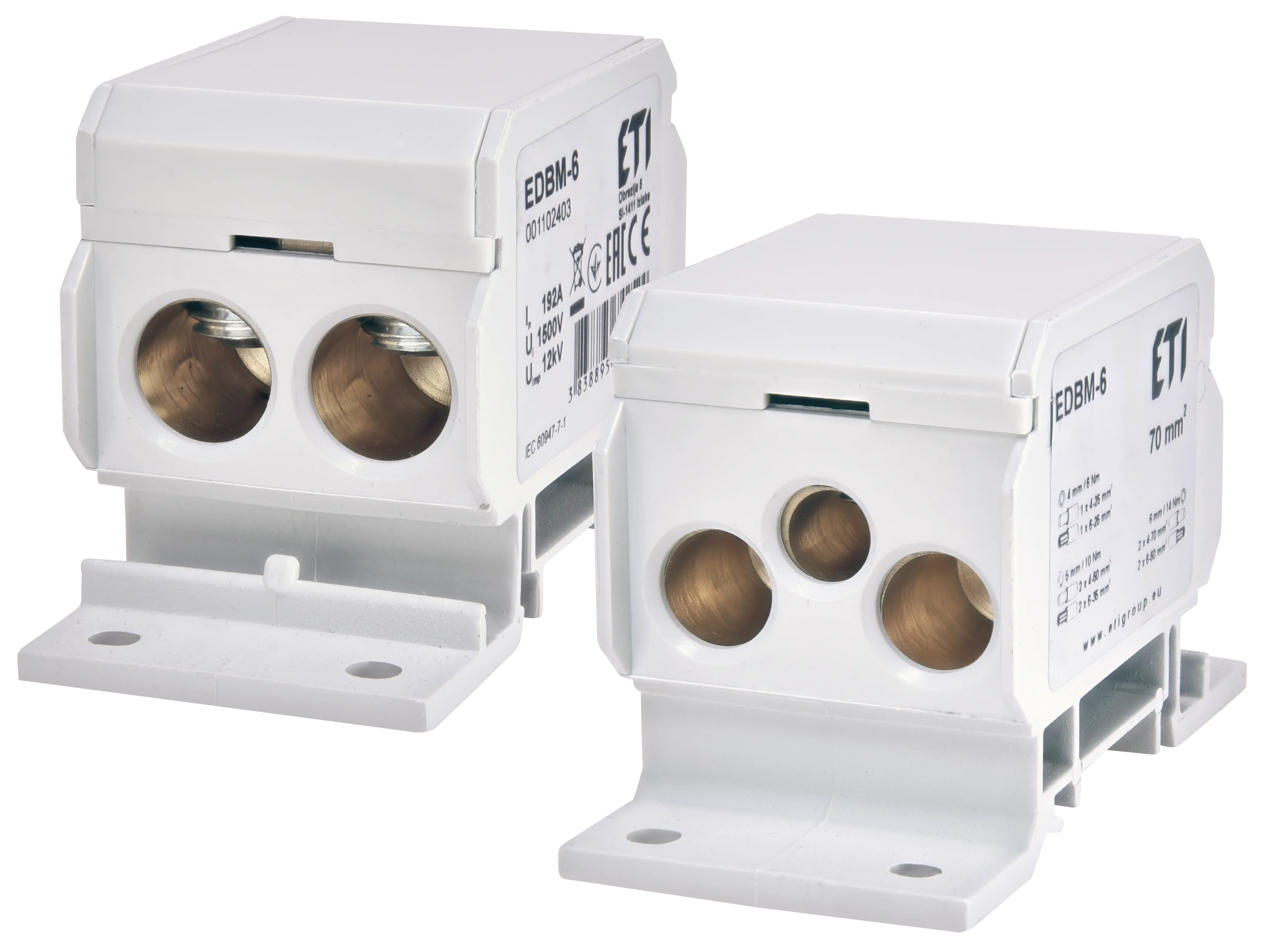

Slika EDBM-6

EDBM-6

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 192 A
Nazivni AC napon: 1.500 V
Nazivni DC napon: 1.500 V
Nazivni izolacioni napon: 1.500 V
Nazivna prekidna moć: 12 kA
Visina: 44 mm
Širina: 40 mm
Dubina: 80 mm
Nazivni poprečni presek: 4-70 mm²
Materijal osnove: PA6 GF25
Stezni materijal: MO-58

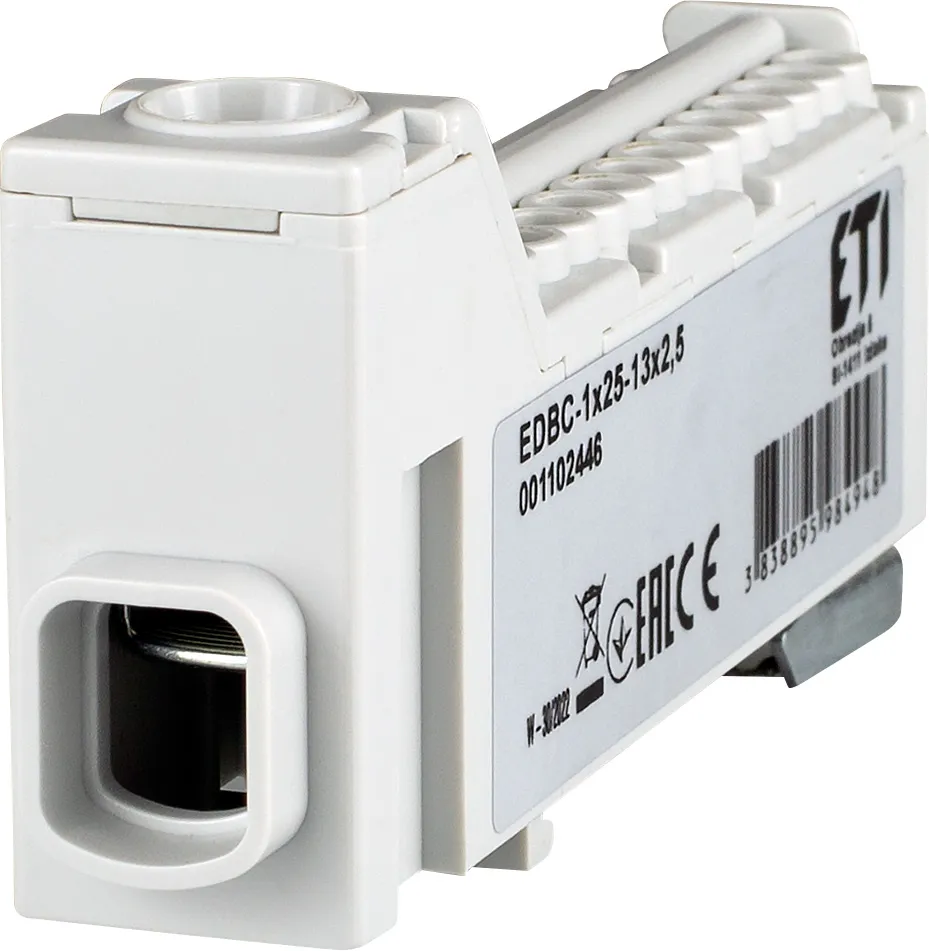

Slika EDBC-1x25-13x2,5

EDBC-1x25-13x2,5

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 63 A
Nazivni izolacioni napon: 1.000 V
Nazivna prekidna moć: 4 kA
Visina: 85 mm
Širina: 17,5 mm
Dubina: 37,2 mm
Nazivni poprečni presek: 1.5-25 mm²
Materijal osnove: PC/ABS
Stezni materijal: Cu-ETP-Zn
Radna temperatura: -30-80 °C

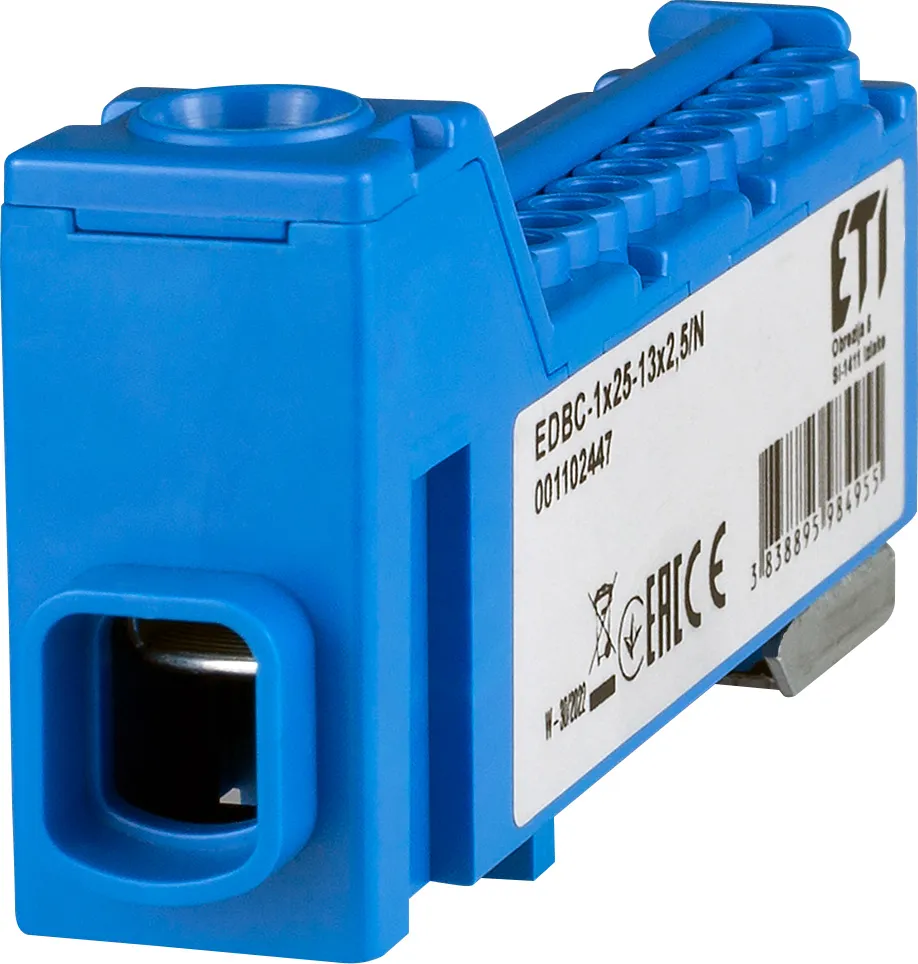

Slika EDBC-1x25-13x2,5/N

EDBC-1x25-13x2,5/N

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 63 A
Nazivni izolacioni napon: 1.000 V
Nazivna prekidna moć: 4 kA
Visina: 85 mm
Širina: 17,5 mm
Dubina: 37,2 mm
Nazivni poprečni presek: 1.5-25 mm²
Materijal osnove: PC/ABS
Stezni materijal: Cu-ETP-Zn
Radna temperatura: -30-80 °C

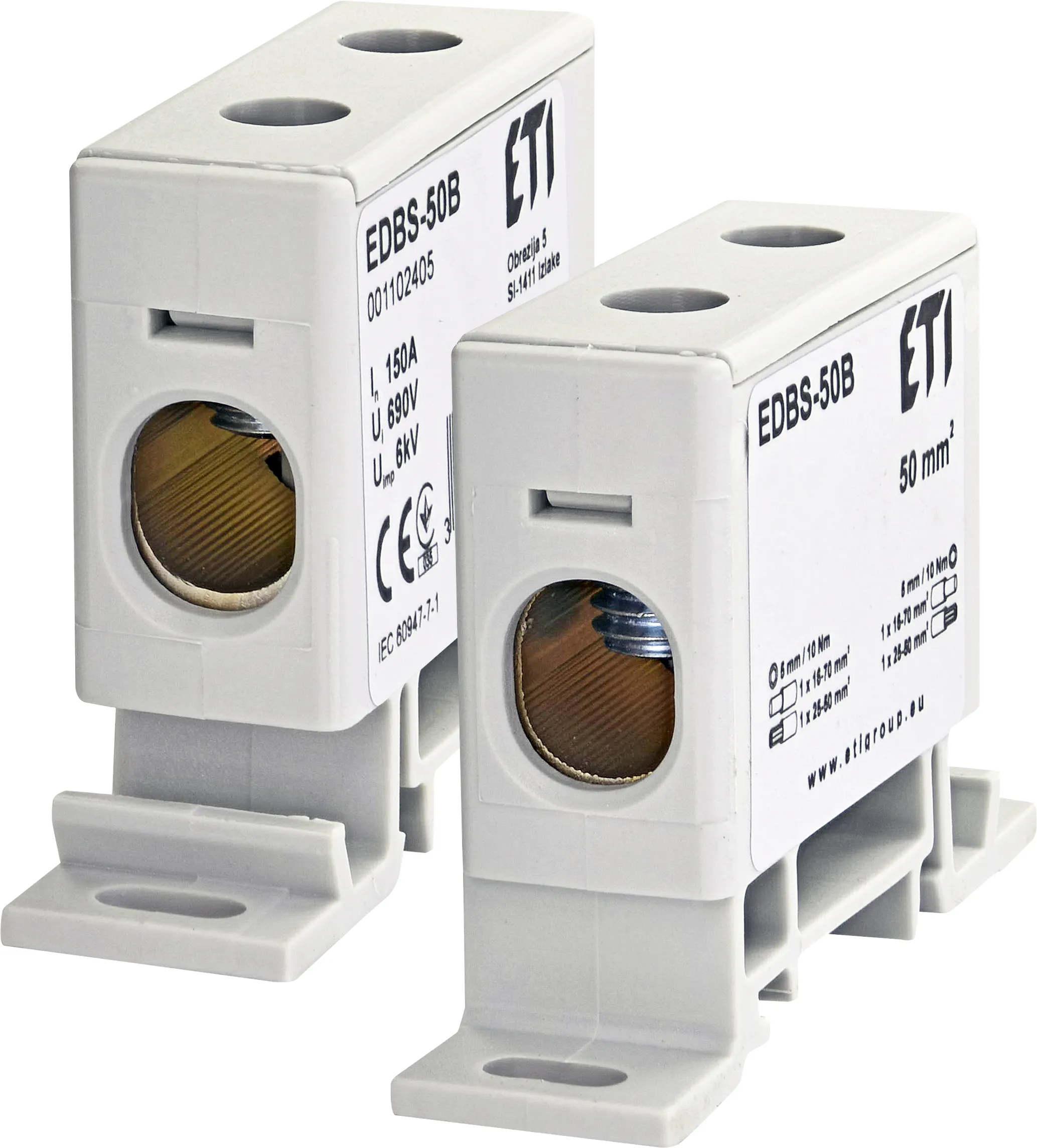

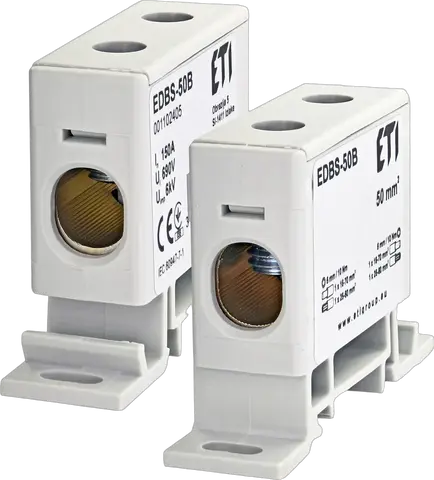

Slika EDBS-50B

EDBS-50B

Ime klase: Priključne sponke provodnika
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 150 A
Nazivni AC napon: 690 V
Nazivni DC napon: 690 V
Nazivni izolacioni napon: 690 V
Nazivna prekidna moć: 12 kA
Visina: 40 mm
Širina: 17,8 mm
Dubina: 70 mm
Nazivni poprečni presek: 16-70 mm²
Materijal osnove: PA6 GF25
Stezni materijal: Al6060+Sn

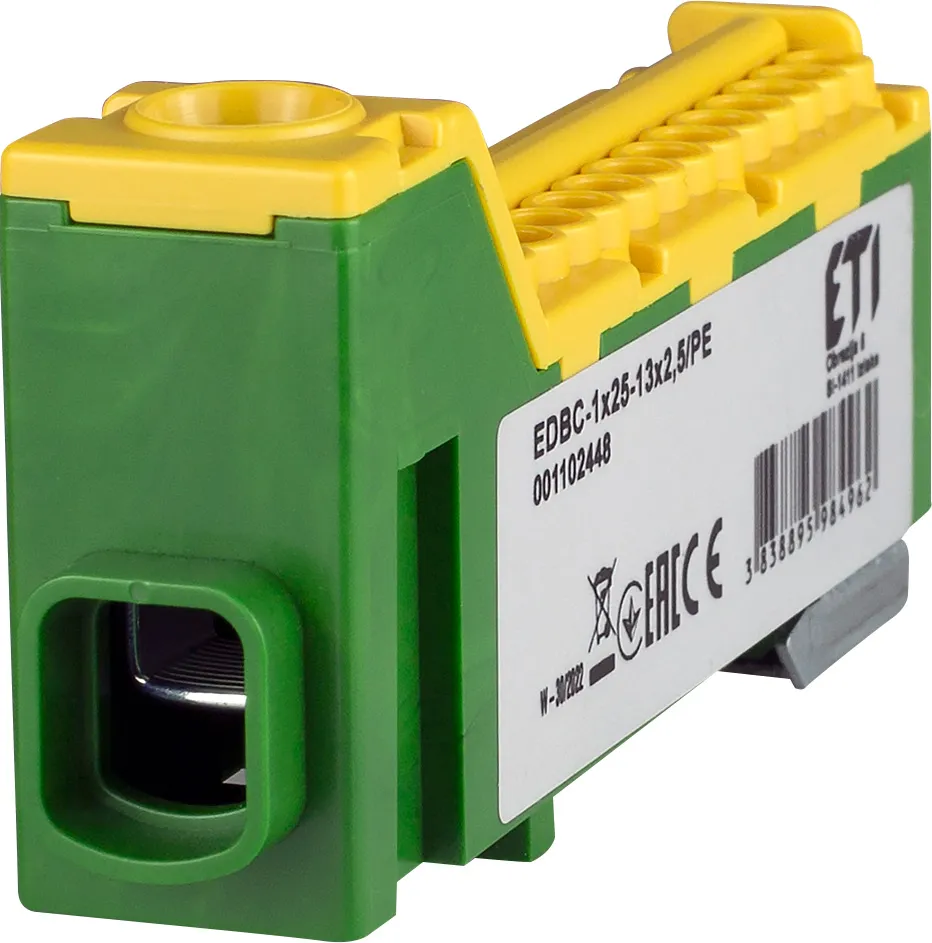

Slika EDBC-1x25-13x2,5/PE

EDBC-1x25-13x2,5/PE

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 63 A
Nazivni izolacioni napon: 1.000 V
Nazivna prekidna moć: 4 kA
Visina: 85 mm
Širina: 17,5 mm
Dubina: 37,2 mm
Nazivni poprečni presek: 1.5-25 mm²
Materijal osnove: PC/ABS
Stezni materijal: Cu-ETP-Zn
Radna temperatura: -30-80 °C

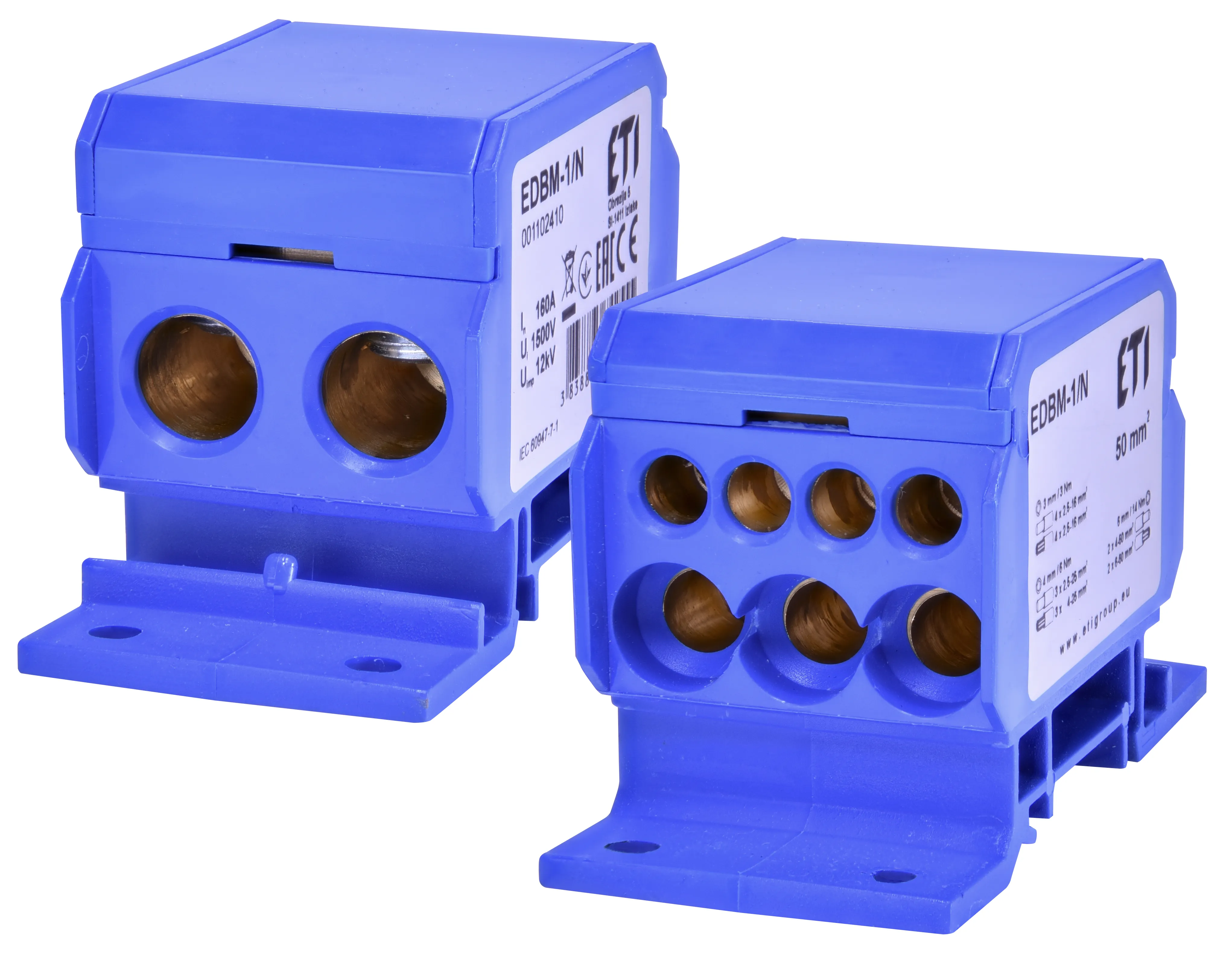

Slika EDBM-1/N

EDBM-1/N

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 160 A
Nazivni AC napon: 1.500 V
Nazivni DC napon: 1.500 V
Nazivni izolacioni napon: 1.500 V
Nazivna prekidna moć: 12 kA
Visina: 44 mm
Širina: 40 mm
Dubina: 80 mm
Nazivni poprečni presek: 2.5-50 mm²
Materijal osnove: PA6 GF25
Stezni materijal: MO-58

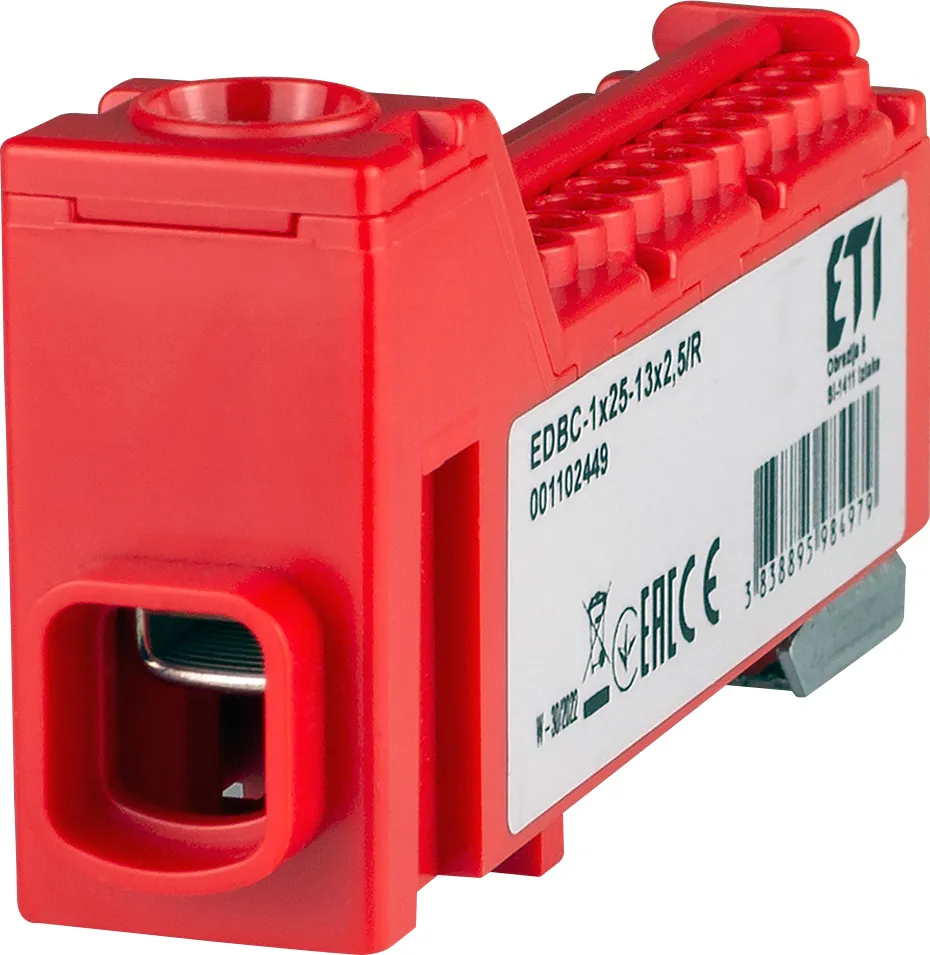

Slika EDBC-1x25-13x2,5/R

EDBC-1x25-13x2,5/R

Ime klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 63 A
Nazivni izolacioni napon: 1.000 V
Nazivna prekidna moć: 4 kA
Visina: 85 mm
Širina: 17,5 mm
Dubina: 37,2 mm
Nazivni poprečni presek: 1.5-25 mm²
Materijal osnove: PC/ABS
Stezni materijal: Cu-ETP-Zn
Radna temperatura: -30-80 °C
