DIN razvodni blokovi EDB pružaju sigurno i organizirano rješenje za povezivanje i distribuciju električne energije u niskonaponskim primjenama. Ovi blokovi su dizajnirani za montažu na standardne DIN šine, osiguravajući kompatibilnost s različitim električnim kućištima i panelima. Odlikuju se robusnom konstrukcijom i nude brojne prednosti za učinkovitu i pouzdanu distribuciju energije.

001102310

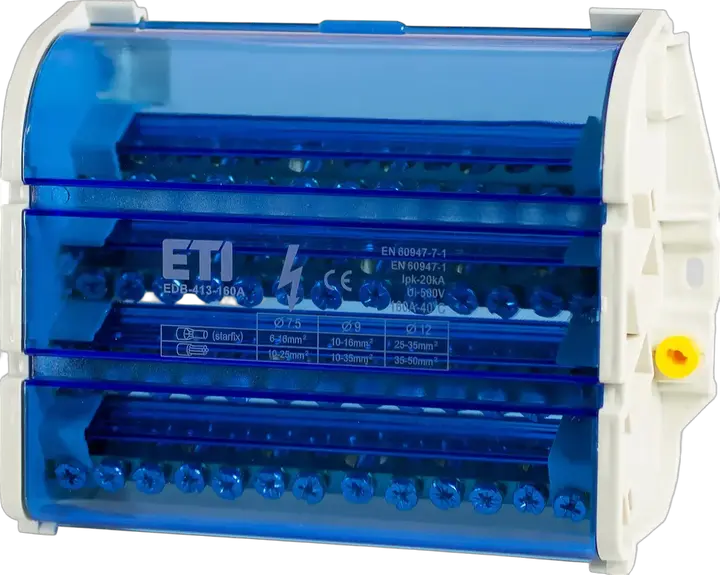

Slika EDB-413-160A

EDB-413-160A Razdjelni blok

ETI kod:: 001102310
Tip montaže:: Montaža na DIN šinu TH 35
Nazivna struja:: 160 A
Nazivni AC napon:: 400 V
Nazivni DC napon:: 400 V
Nazivni izolacioni napon:: 500 V
Nazivna prekidna moć:: 20 kA
Broj priključaka:: 4x13
Visina:: 73 mm
Širina:: 180 mm
Dubina:: 138 mm
Nazivni poprečni presek:: 6-35 mm²
Materijal osnove:: PA
Stezni materijal:: MO-57
Radna temperatura:: -30-85 °C

Proizvod

Težina: 0,7 kg
Stock unit of measure: pcs

Osnovno pakovanje

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400000309
Basic packaging weight: 0,9 kg
Basic packaging volume: 1,8 dm³

Transportno pakovanje

Transport packaging quantity: 20 pcs
EAN code for a transport packaging: 3838400000316
Transport packaging weight: 18 kg
Transport packaging volume: 55,1 dm³
Pallet quantity: 400 pcs
Customs tariff: 85369010

Width: 138 mm
Transparent: Da
Rated current In: 160 A
Mounting method: Other
Type of electrical connection 1: Screw connection
Number of poles: 4
Number of clamp positions per pole: 13
Depth: 138 mm
Rated voltage: 400 V
Colour: Other
Height: 73 mm
Connectable conductor cross section fine-strand with cable end sleeve(Min): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 50 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Max): 35 mm²

ETIM klasifikacija – verzija 9.0
