001690912

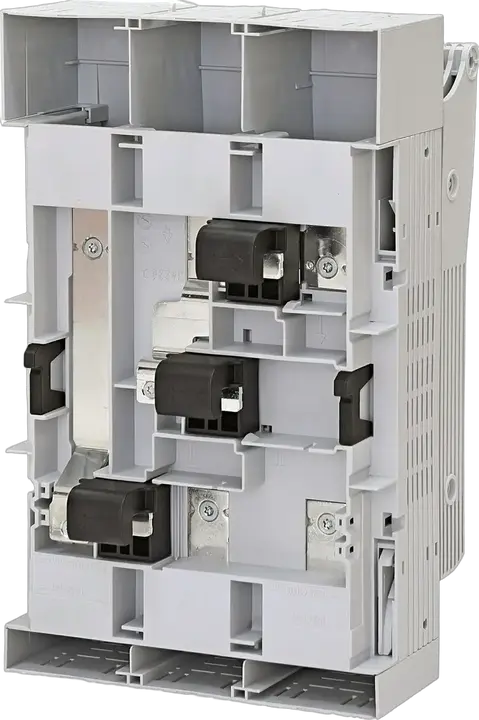

KVL-B-1 3p M10-M10 Osiguračka rastavna sklopka
- ETI kod:
- 001690912
- Veličina:
- NH1
- Tip napona :
- AC/DC
- Moment zatezanja:
- 35-30 Nm
- Funkcija:
- Fuse switch disconnector
- Broj polova:
- 3
- IP zaštita:
- IP20
- Tip montaže:
- Montaža na sabirnicu
- Kategorija upotrebe:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Prenaponska kategorija:
- III
- Nazivna frekvencija:
- 40/60 Hz
- Nadmorska visina (m):
- ≤ 2000 m
- Nazivni radni napon (V DC):
- 440 V
- Nazivna uslovna struja kratkog spoja Inc:
- 120 kA
- Temperatura okoline:
- -25/55 °C
- Nazivni izolacioni napon:
- 800 V
- Nazivna kratkotrajna podnosiva struja Icw:
- 8,6 kA
- Nazivna radna struja Ie AC-21 A/B pri 690 V:
- 250 A
- Pd:
- 22 W
- Max. Nazivni operativni napon (V AC):
- 690 V
- Vijak priključka:
- M10
- Stepen zagađenosti:
- 3
- Maksimalna dozvoljena raspodjela snage po osiguraču:
- 23 W
- Nazivni impulsni napon Uimp:
- 8 kV
6 Dokumenti
14 Logistika
Proizvod
- Težina
- 2,14 kg
- Net width
- 183,5 mm
- Net height
- 305,7 mm
- Net depth
- 140,3 mm
- Stock unit of measure
- pcs
Transportno pakovanje
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895823025
- Transport packaging weight
- 2,044 kg
- Transport Packaging Dimensions Height
- 313 mm
- Transport Packaging Dimensions Width
- 192 mm
- Transport Packaging Dimensions Depth
- 156 mm
- Transport packaging volume
- 9,375 dm³
- Pallet quantity
- 110 pcs
- Customs tariff
- 85363090
9 ETIM
- Version as safety switch
- Da
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 250 A
- Suitable for fuses
- NH1
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Version as main switch
- Da
ETIM klasifikacija – verzija 9.0
