Uvod

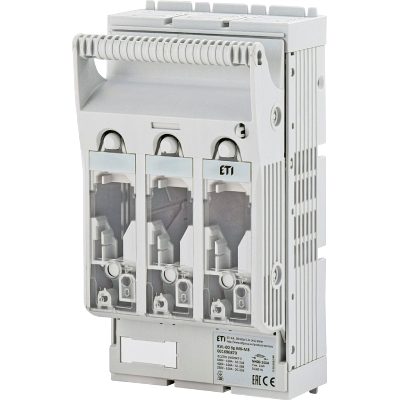

KVL horizontalni rastavljači s osiguračem posebno su projektirani za montažu na sabirničke sisteme od 60 mm bez upotrebe alata.

Karakteristike

Jedinstveni otvor na poklopcu

Sve veličine KVL rastavljača imaju jedinstveni otvor na poklopcu, što omogućava njihovo međusobno kombiniranje uz ujednačen izgled.

Jednostavno prilagođavanje

Može se prilagoditi sabirnicama debljine 5 mm ili 10 mm. Priključne stezaljke za kablove mogu se jednostavno preurediti tako da izlaz kablova bude s donje ili gornje strane.

Podesiva dubina ugradnje

Omogućava četiri različite dubine oslonca u polju (32 mm, 60 mm, 70 mm i 90 mm) za fleksibilnu dubinu ugradnje.

Dizajn koji štedi prostor: Integrirana napojna stezaljka omogućava napajanje sabirnice i siguran izlaz odlaznog kabla. Podržava sabirnice širine do 20 mm i maksimalne visine 19 mm, pružajući rješenje koje štedi prostor.

Naknadno ugradiv indikator položaja prekidača: Dostupan je za dvostruki nadzor unutar svake jedinice i podržava odvojene funkcije električnih kola. Omogućava visoku prekidnu moć od 10/3 A (otporno/induktivno opterećenje) pri AC 250 V.

ETI serija proizvoda

KVL horizontalni rastavljači s osiguračem posebno su projektirani za montažu na sabirničke sisteme od 60 mm bez upotrebe alata.
Za montažu na sabirnicu nije potrebno bušenje.
Kompatibilni su s NV/NH osiguračima veličina 000, 00, 1, 2 i 3.

KVL rastavljači dostupni su u 1-polnoj i 3-polnoj izvedbi.
Dostupne su četiri osnovne veličine: veličina 00, veličina 1, veličina 2 i veličina 3.
- KVL veličina 00: Nazivna radna struja (Ie) 160 A; ukupna širina: 106 mm.
- KVL veličina 1: Nazivna radna struja (Ie) 250 A; ukupna širina: 184 mm.
- KVL veličina 2: Nazivna radna struja (Ie) 400 A; ukupna širina: 210 mm.
- KVL veličina 3: Nazivna radna struja (Ie) 630 A; ukupna širina: 250 mm.

Zaštitni poklopci
• Zaštita preklapanjem: Omogućava zaštitu od dodira sabirničkog sistema s gornje strane za veličine KVL-00, KVL-1, KVL-2 i KVL-3.
• Priključni poklopci: Proširivi su i imaju podesiv ulaz za kablove za 1-polne i 3-polne jedinice, dostupni u različitim dužinama i veličinama.
• Produžni priključni poklopci: Omogućavaju dodatnu zaštitu od dodira sabirničkog sistema s gornje strane, posebno za KVL-00.
• Nosači poklopaca:
- Za gornju i donju stranu KVL-00, podesivi na nivoe od 60 mm i 70 mm.
- Bočni nosači poklopaca za KVL-00 (podesivi za nivoe od 32 mm, 60 mm i 70 mm).
- Bočni nosači poklopaca za KVL-1, -2 i -3 (podesivi za nivoe od 32 mm, 60 mm, 70 mm ili 90 mm).

Podešavanje montaže
- Adapteri za podešavanje visine (HA KVL-00): Omogućavaju podešavanje jedinica KVL-00 na nivo ugradnje od 90 mm u različitim konfiguracijama (gore/dolje, desno/lijevo).

Nadzor i blokada
- Indikatori položaja prekidača (MST KVL-x): Signaliziraju položaj prekidača i imaju 2 preklopna kontakta, AC 250 V, 10/3 A (otporno/induktivno opterećenje).
- Elektronska jedinica za nadzor osigurača (EFMU KVL-x 3p): Namijenjena za nadzor osigurača s kontaktnim noževima pod naponom.
- Elektromehanička jedinica za nadzor osigurača (MPFMU KVL-x 3p): Također namijenjena za nadzor osigurača s kontaktnim noževima pod naponom.
- Mehanički nadzor osigurača (MFM KVL-x): Koristi se zajedno s ETI osiguračima koji imaju udarnu iglu.
- Uređaj za zaključavanje (LP KVL-00123): Omogućava zaključavanje lokotom maksimalnog promjera 6 mm.
- Blokada poklopca kontakata (IC KVL-00123): Blokada poklopaca kontakata kojom se može upravljati isključivo pomoću alata.

Priključne opcije
- Stezaljke s oprugom (SP KVLx): Za bakarne provodnike od 1,5 – 70 mm² Cu te ravne bakarne trake do 11 × 21 mm² Cu.
- Prizmatske stezaljke (SP KVLx P1, P2)
- Okvirne stezaljke (SP KVL-x V): Namijenjene za Al/Cu provodnike od 35 – 300 mm².
- Priključni blokovi s višestrukim priključcima za provodnike (MTB KVL00): Omogućavaju priključke za više provodnika, poput 2×25/1×16/M8 ili 4×10/M8.

Ostali pribor

Kompleti za povezivanje (CK KVL-00): Koriste se za izradu 2-polnih ili 4-polnih rastavljača od pojedinačnih jedinica.

Primjena

BUSBAR sabirnički sistem 60 mm namijenjen je za efikasnu distribuciju električne energije.
Zahvaljujući standardiziranim dimenzijama, omogućava kraće vrijeme ugradnje i jednostavnije ožičenje.
Ovaj sistem omogućava bržu montažu i povezivanje električnih komponenti.
Podržava veću gustoću komponenti po jedinici površine, čime se štedi vrijeme i prostor za ugradnju.
Sve komponente montiraju se direktno na sabirnice, koje služe kao mehanička potpora i električni priključak.
Ovakva izvedba doprinosi boljoj preglednosti i kompaktnosti unutar električnih ormara.
