001690911

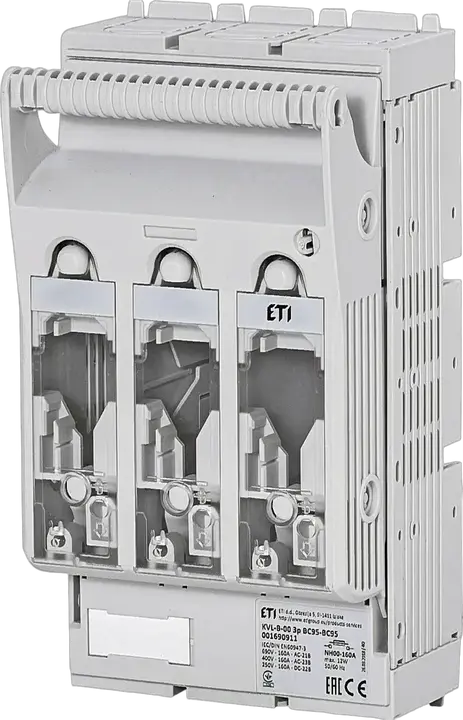

KVL-B-00 3p BC95-BC95 Osiguračka rastavna sklopka
- ETI kod:
- 001690911
- Veličina:
- NH00
- Tip napona :
- AC/DC
- Moment zatezanja:
- 15-12 Nm
- Funkcija:
- Fuse switch disconnector
- Broj polova:
- 3
- IP zaštita:
- IP20
- Tip montaže:
- Montaža na sabirnicu
- Kategorija upotrebe:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Prenaponska kategorija:
- III
- Nazivna frekvencija:
- 40/60 Hz
- Nadmorska visina (m):
- ≤ 2000 m
- Nazivni radni napon (V DC):
- 440 V
- Nazivna uslovna struja kratkog spoja Inc:
- 120 kA
- Broj mehaničkih ciklusa:
- 1.600
- Temperatura okoline:
- -25/55 °C
- Nazivni izolacioni napon:
- 800 V
- Nazivna kratkotrajna podnosiva struja Icw:
- 5 kA
- Nazivna radna struja Ie AC-21 A/B pri 690 V:
- 160 A
- Broj električnih ciklusa:
- 200
- Pd:
- 14 W
- Max. Nazivni operativni napon (V AC):
- 690 V
- Priključni presjek:
- 1.5-90 mm²
- Vijak priključka:
- M8
- Stepen zagađenosti:
- 3
- Maksimalna dozvoljena raspodjela snage po osiguraču:
- 12 W
- Stezni materijal:
- Al/Cu
- Nazivni impulsni napon Uimp:
- 8 kV
6 Dokumenti
14 Logistika
Proizvod
- Težina
- 0,92 kg
- Net width
- 105,5 mm
- Net height
- 204 mm
- Net depth
- 136,42 mm
- Stock unit of measure
- pcs
Transportno pakovanje
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895823018
- Transport packaging weight
- 0,926 kg
- Transport Packaging Dimensions Height
- 224 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 106 mm
- Transport packaging volume
- 3,443 dm³
- Pallet quantity
- 300 pcs
- Customs tariff
- 85363090
10 ETIM
- Version as safety switch
- Da
- Max. rated operation voltage Ue AC
- 690 V
- Suitable for floor mounting
- Da
- Rated permanent current Iu
- 160 A
- Suitable for fuses
- NH00
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Version as main switch
- Da
ETIM klasifikacija – verzija 9.0
1 Dijagrami
1 Softver i drajveri
Softver je obezbijeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
40 Oznake
001690911Osiguračka rastavna sklopkaKVL-B-00 3p BC95-BC95ETIBUSBAR60 mm busbar systemNV/NH rastavljači i osnoveKVLKVL3pMeđunarodna60 mm busbar sistemNV/NH rastavljači i osnoveNazivni impulsni napon Uimp: 8 kVVeličina: NH00Stezni materijal: Al/CuMaksimalna dozvoljena raspodjela snage po osiguraču: 12 WStepen zagađenosti: 3Tip napona : AC/DCVijak priključka: M8Priključni presjek: 1.5 mm²-90 mm²Max. Nazivni operativni napon (V AC): 690 VPd: 14 WMoment zatezanja: 15 Nm-12 NmBroj električnih ciklusa: 200Nazivna radna struja Ie AC-21 A/B pri 690 V: 160 AFunkcija: Fuse switch disconnectorBroj polova: 3Nazivna kratkotrajna podnosiva struja Icw: 5 kANazivni izolacioni napon: 800 VTemperatura okoline: -25 °C/55 °CIP zaštita: IP20Tip montaže: Montaža na sabirnicuBroj mehaničkih ciklusa: 1600Nazivna uslovna struja kratkog spoja Inc: 120 kANazivni radni napon (V DC): 440 VNadmorska visina (m): ≤ 2000 mKategorija upotrebe: AC-21B, AC-22B, AC-23B, DC-21B, DC-22BPrenaponska kategorija: IIINazivna frekvencija: 40 Hz/60 HzOsiguračka rastavna sklopka TOWAR Veličina: NH00 Tip napona : AC/DC Moment zatezanja: 15 Nm-12 Nm Funkcija: Fuse switch disconnector Broj polova: 3 IP zaštita: IP20 Tip montaže: Montaža na sabirnicu Kategorija upotrebe: AC-21B, AC-22B, AC-23B, DC-21B, DC-22B Prenaponska kategorija: III
