002440676

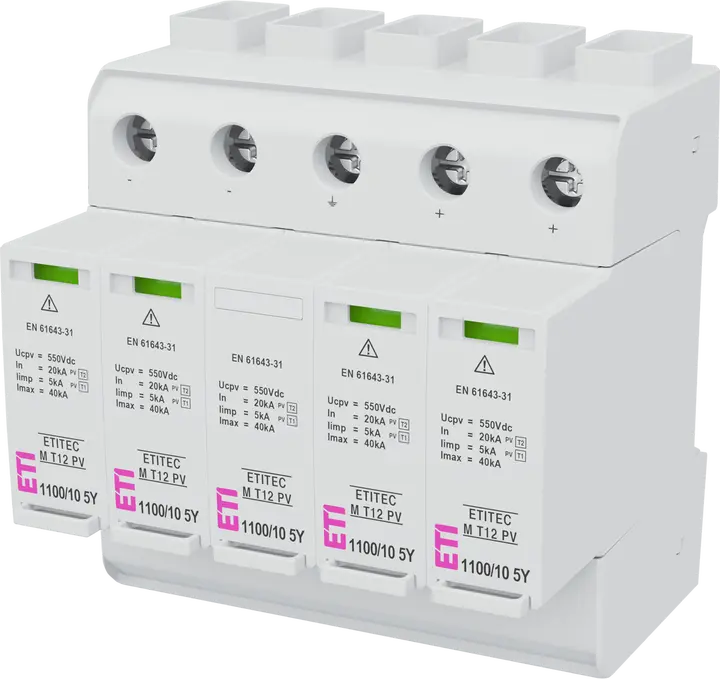

ETITEC M T12 PV 1100/10 5Y RC Odvodnik prenapona
- ETI kod:
- 002440676
- Funkcija:
- SPD
- Tip struje:
- DC
- Priključci za provodnik:
- 35 mm²
- Tip odvodnika prenapona:
- T1, T2
- DC maks. trajni radni napon Uc:
- 1.100 V
- Maksimalna odvodna struja (10/350) Iimp:
- 5 kA
- Iimp - Ukupna Impulsna Struja(10/350):
- 10 kA
- In (8/20):
- 20 kA
- Up - Zaštitni naponski nivo:
- 3,8 kV
- Daljinska signalizacija:
- Yes
- Diferencijalna struja:
- Yes
- Sistem uzemljenja:
- DC
- Broj modula:
- 5
- Instalacija/Ugradnja:
- PV zaštita
- Dubina ugradnje:
- 70 mm
- Primjenjena tehnologija:
- MOV
- IP zaštita:
- IP20
- Grupa kataloga :
- ETITEC M PV
20 Logistika
Proizvod
- Težina
- 0,704 kg
- Net width
- 54 mm
- Net height
- 110 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895927341
- Basic packaging weight
- 0,738 kg
- Basic Packaging Dimensions Height
- 105 mm
- Basic Packaging Dimensions Width
- 95 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 1,097 dm³
Transportno pakovanje
- Transport packaging quantity
- 3 pcs
- EAN code for a transport packaging
- 3838895927358
- Transport packaging weight
- 2,295 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 678 pcs
- Customs tariff
- 85363090
15 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Remote signalling
- Da
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1.100 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 5 modular spacing
- Lightning impulse current (10/350 µs)
- 5 kA
- Specific energy (W/R)
- 6,25 kJ/Ohm
- Voltage protection level
- 3,8 kV
- Max. PV-voltage
- 916 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- Da
ETIM klasifikacija – verzija 9.0
