002440740

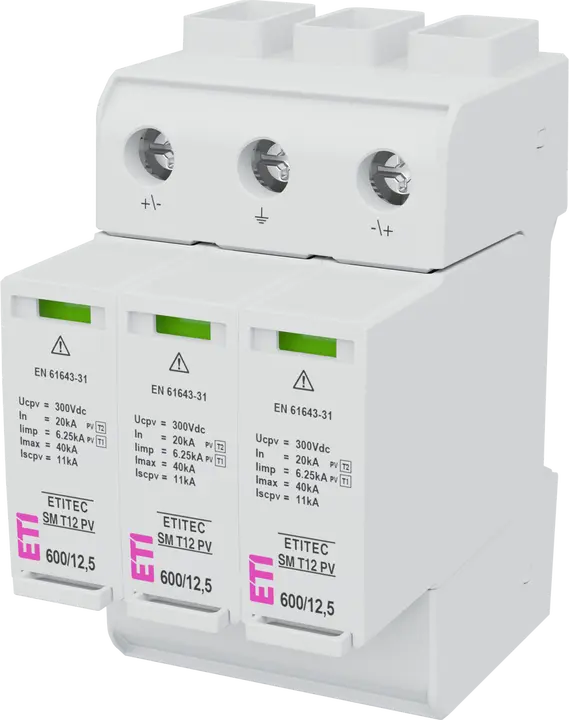

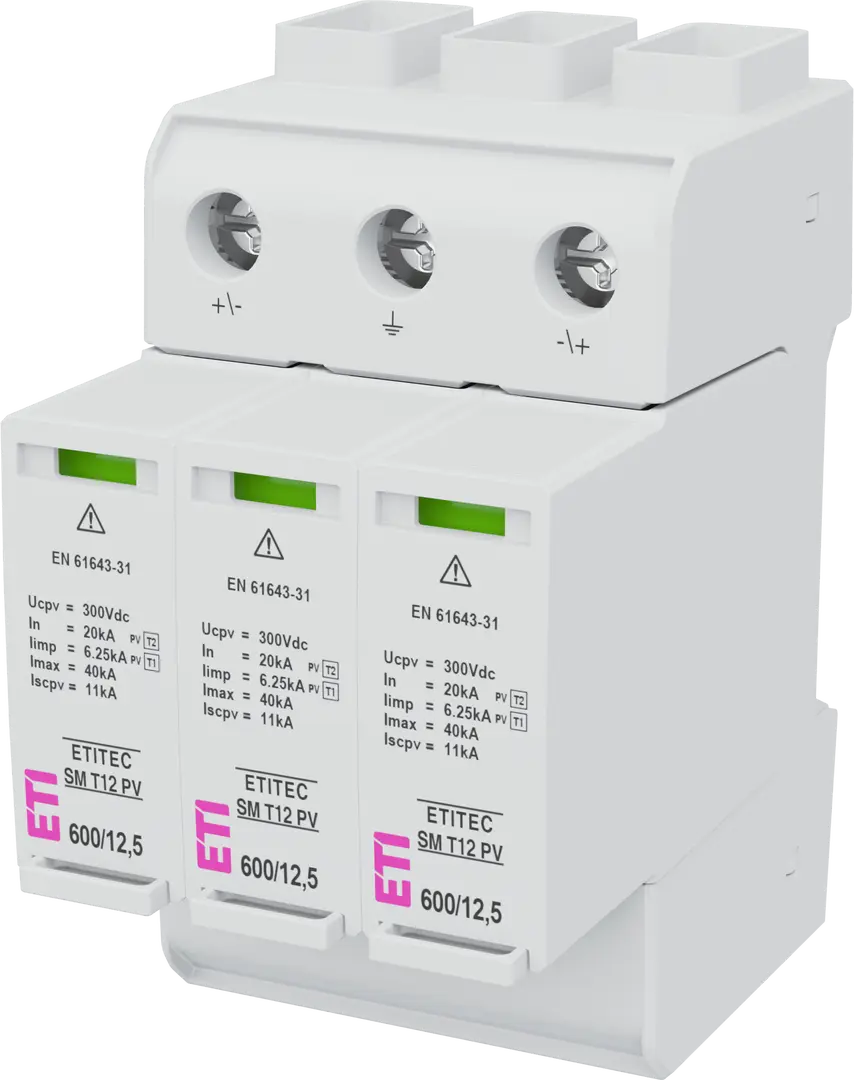

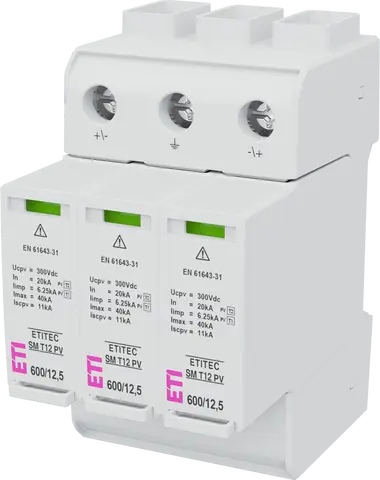

Slika ETITEC SM T12 PV 600/12,5 Y

ETITEC SM T12 PV 600/12,5 Y Odvodnik prenapona

ETI kod:: 002440740
Funkcija:: SPD
Tip struje:: DC
Priključci za provodnik:: 35 mm²
Tip odvodnika prenapona:: T1, T2
DC maks. trajni radni napon Uc:: 600 V
Maksimalna odvodna struja (10/350) Iimp:: 6,25 kA
Iimp - Ukupna Impulsna Struja(10/350):: 12,5 kA
In (8/20):: 20 kA
Up - Zaštitni naponski nivo:: 2,8 kV
Daljinska signalizacija:: No
Diferencijalna struja:: No
Sistem uzemljenja:: DC
Broj modula:: 3
Instalacija/Ugradnja:: PV zaštita
Dubina ugradnje:: 70 mm
Primjenjena tehnologija:: MOV, GDT
IP zaštita:: IP20
Grupa kataloga :: ETITEC SM PV

Proizvod

Težina: 0,374 kg
Stock unit of measure: pcs

Osnovno pakovanje

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400000606
Basic packaging weight: 0,404 kg
Basic Packaging Dimensions Height: 102 mm
Basic Packaging Dimensions Width: 65 mm
Basic Packaging Dimensions Depth: 110 mm
Basic packaging volume: 0,729 dm³

Transportno pakovanje

Transport packaging quantity: 5 pcs
EAN code for a transport packaging: 3838400000620
Transport packaging weight: 2,101 kg
Transport Packaging Dimensions Height: 109 mm
Transport Packaging Dimensions Width: 352 mm
Transport Packaging Dimensions Depth: 115 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 1.130 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 600 V
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Lightning impulse current (10/350 µs): 12,5 kA
Specific energy (W/R): 9,77 kJ/Ohm
Voltage protection level: 2,8 kV
Max. PV-voltage: 500 V
Number of poles: 2
Signalling at the device: Optical
System configuration DC: Da

ETIM klasifikacija – verzija 9.0
