Odvodnici prenapona su neophodni za zaštitu električne i elektronske opreme od prenapona. Odabir odgovarajućeg odvodnika prenapona i razumijevanje njegovih ključnih parametara osiguravaju optimalnu zaštitu. ETI ETITEC nudi sveobuhvatan asortiman visokokvalitetnih odvodnika prenapona za različite potrebe primjene.

002443016

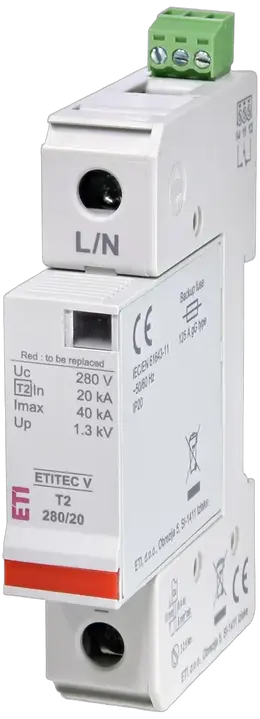

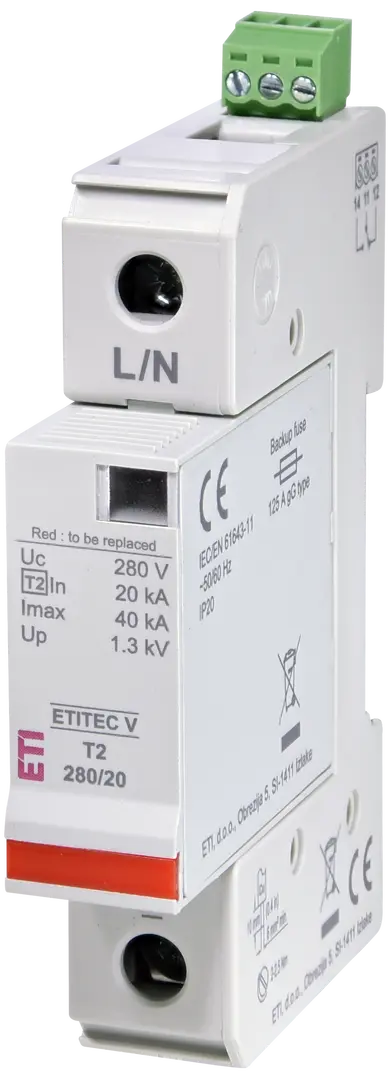

Slika ETITEC V T2 280/20 1+0 RC

ETITEC V T2 280/20 1+0 RC Odvodnik prenapona

ETI kod:: 002443016
Funkcija:: SPD
Tip odvodnika prenapona:: T2
AC maks. trajni radni napon Uc:: 280 V
In (8/20):: 20 kA
Imax(8/20):: 40 kA
Tip struje:: AC
Nazivni AC napon:: 230 V
Up - Zaštitni naponski nivo:: 1,3 kV
Daljinska signalizacija:: Yes
Diferencijalna struja:: Yes
Sistem uzemljenja:: TN
Broj modula:: 1
Dubina ugradnje:: 68 mm
Primjenjena tehnologija:: MOV
Grupa kataloga :: ETITEC V

Proizvod

Težina: 0,107 kg
Stock unit of measure: pcs

Osnovno pakovanje

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400175977
Basic packaging weight: 0,107 kg
Basic Packaging Dimensions Height: 70 mm
Basic Packaging Dimensions Width: 20 mm
Basic Packaging Dimensions Depth: 100 mm
Basic packaging volume: 0,14 dm³

Transportno pakovanje

Intermediate packaging quantity: 8 pcs
EAN code for a intermediate packaging: 3838400175960
Intermediate packaging weight: 1,049 kg
Intermediate Packaging Dimensions Height: 78 mm
Intermediate Packaging Dimensions Width: 105 mm
Intermediate Packaging Dimensions Depth: 183 mm
Transport packaging quantity: 96 pcs
EAN code for a transport packaging: 3838400175953
Transport packaging weight: 13,348 kg
Transport Packaging Dimensions Height: 290 mm
Transport Packaging Dimensions Width: 210 mm
Transport Packaging Dimensions Depth: 460 mm
Transport packaging volume: 28,014 dm³
Pallet quantity: 3.840 pcs
Customs tariff: 85363030

System configuration TN-C: Da
Max. conductor cross section flexible (fine-strand): 25 mm²
Max. discharge surge current (8/20): 40 kA
Nominal voltage AC: 280 V
Max. conductor cross section solid (solid, stranded): 35 mm²
Degree of protection (IP): IP20
Short-circuit breaking capacity (Isccr): 25 kA
System configuration TN-S: Da
System configuration TN: Da
Signalling at the device: Optical
Category type 2: Da
Max. continuous voltage AC: 280 V
With remote signalling contact: Da
Nominal discharge surge current (8/20): 20 kA

ETIM klasifikacija – verzija 9.0
