Uvod

Odvodnici prenapona su neophodni za zaštitu električne i elektronske opreme od prenapona. Odabir odgovarajućeg odvodnika prenapona i razumijevanje njegovih ključnih parametara osiguravaju optimalnu zaštitu. ETI ETITEC nudi sveobuhvatan asortiman visokokvalitetnih odvodnika prenapona za različite potrebe primjene.

ETI serija proizvoda

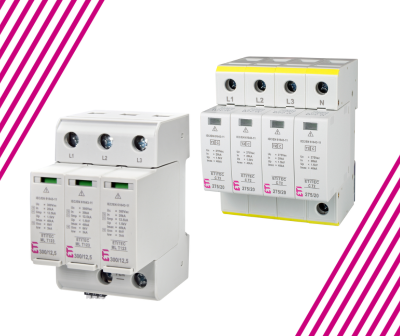

ETI ETITEC serija odvodnika prenapona

ETITEC je serija odvodnika prenapona i obuhvata širok asortiman SPD uređaja za različite primjene.

ETITEC serija obuhvata:
- Tip 1: ETITEC ML T123, V T12, WENT
- Tip 2: ETITEC C T2, CM T23, V T2, V 2T2
- Tip 3: ETITEC D T3, V 2T3, FILT

Odabir odgovarajućeg odvodnika prenapona:
- Odabir odgovarajućeg odvodnika prenapona zavisi od faktora kao što su:
- Vrsta električnog sistema: TN, TT, IT
- Zaštita od udara munje: Nivo potrebne zaštite od udara munje
- Maksimalni trajni radni napon (Uc)
- Očekivana udarna struja
- Vrsta opterećenja koje se štiti
- Sistem uzemljenja

Primjena

Direktan udar: Munja udara direktno u električni sistem ili obližnje objekte.
Djelimičan direktan udar: Munja udara u visoki objekat ili konstrukciju u blizini električnog sistema.
Indirektan udar: Munja udara u tlo u blizini električnog sistema, izazivajući prenaponski udar.

IEC 61643-11: Međunarodni standard koji definiše zahtjeve i metode ispitivanja za uređaje za zaštitu od prenapona (SPD).
EN 61643-11: Evropska verzija standarda IEC 61643-11.
VDE 0675: Njemački standard za uređaje za zaštitu od prenapona.

Razvrstavanje SPD uređaja:

Tip 1 (Klasa I/B) za zaštitu od direktnih i indirektnih udara na ulazu u objekat.
Tip 2 (Klasa II/C) za zaštitu od indirektnih udara unutar objekta.
Tip 3 (Klasa III/D) za zaštitu od slabih indirektnih udara i osjetljivih potrošača.

LPZ zone definišu područja s različitim nivoima zaštite od munje.
Tip potrebnog SPD uređaja zavisi od LPZ zone u kojoj je ugrađen.

Iimp (10/350 µs): Predstavlja direktan udar munje.
In (8/20 µs): Predstavlja indirektan udar munje.
Kombinovani talas Uoc (1.2/50 µs) / Icw (8/20 µs): Koristi se za ispitivanje SPD uređaja tipa 3.

Metal-oksidni varistor (MOV): Naponski zavisni otpornik koji mijenja otpor u zavisnosti od primijenjenog napona.
Cijev za gasno pražnjenje (GDT): Pruža zaštitu od prenapona velike energije.
Termički prekidač: Isključuje SPD uređaj u slučaju preopterećenja ili kvara.

Uc (maksimalni trajni radni napon): Maksimalni napon koji SPD uređaj može kontinuirano podnijeti.
Broj polova: Broj provodnika koje SPD uređaj štiti.
Daljinski kontakt (RC): Omogućava daljinsku signalizaciju statusa SPD uređaja.
Iimp (impulsna struja): Maksimalna impulsna struja koju SPD uređaj tipa 1 može podnijeti.

In (nazivna struja pražnjenja): Nazivna struja pražnjenja koju SPD uređaj tipa 2 može podnijeti.
Imax (maksimalna struja pražnjenja): Maksimalna struja pražnjenja koju SPD uređaj tipa 2 može podnijeti.
Uoc/Isc (napon otvorenog kola / struja kratkog spoja): Parametri za SPD uređaje tipa 3.
Up (naponski zaštitni nivo): Preostali napon na SPD uređaju tokom prenaponskog udara.

Rezervni osigurači mogu biti potrebni za zaštitu SPD uređaja od struja kratkog spoja.
Potreba za rezervnim osiguračem zavisi od nazivne vrijednosti glavnog osigurača.
Minijaturni automatski prekidači (MCB) ne preporučuju se kao rezervni osigurači za SPD uređaje tipa 2 jer tokom prenaponskih udara mogu stvoriti visoke napone.

Stambeni i poslovni objekti: Zaštita električnih uređaja, elektronike i rasvjetnih sistema.
Industrijska postrojenja: Zaštita osjetljive opreme i mašina.

Telekomunikacioni sistemi: Zaštita podatkovnih vodova i opreme.
Sistemi obnovljivih izvora energije: Zaštita fotonaponskih (PV) sistema.

Stranica proizvoda

Home and residental building protection

Istražite namjensku stranicu proizvoda za potpune tehničke informacije, varijante proizvoda, preuzimanja, certifikate, pribor i detalje o primjeni. Sve što vam je potrebno za odabir, specificiranje i upotrebu proizvoda dostupno je na jednom mjestu

Posjetite stranicu proizvoda

Zaštita stambenih objekata

Istražite namjensku stranicu proizvoda za potpune tehničke informacije, varijante proizvoda, preuzimanja, certifikate, pribor i detalje o primjeni. Sve što vam je potrebno za odabir, specificiranje i upotrebu proizvoda dostupno je na jednom mjestu

Posjetite stranicu proizvoda

Dodatne veze

Configurator

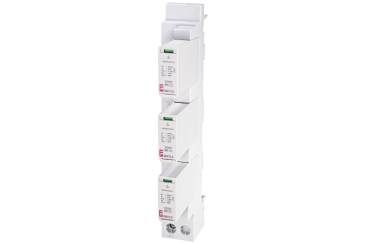

Product news
