004132023

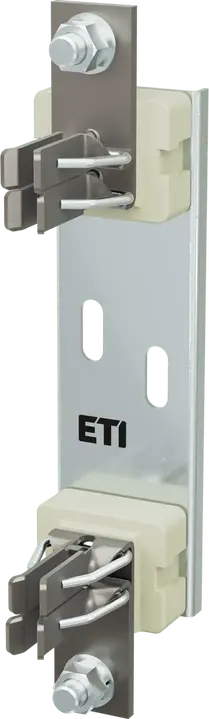

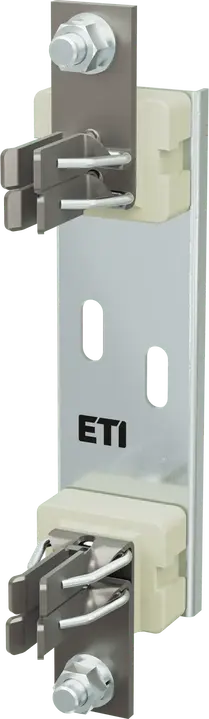

PK 3L M12-M12 1500V 1p Osnova rastalnog uloška
- ETI kod:
- 004132023
- UL certifikat:
- E356295
- IP zaštita:
- IP00
- Opis tipa:
- PK
- Veličina:
- NH3L
- Broj polova:
- 1
- Nazivna struja:
- 630 A
- Nazivni AC napon:
- 1500 V
- Nazivni DC napon:
- 1500 V
- AC Prekidna moć:
- 200 kA
- Tip montaže:
- Montaža na osnovnu ploču
- Prenaponska kategorija:
- III
- Standardi:
- IEC 60269, UL 4248-1, UL 4248-19
- Temperatura okoline:
- -25/55 °C
- Konvencionalna toplotna struja bez zraka s osiguračima:
- 630 A
- Konvencionalna toplotna struja bez zraka sa čvrstom vezom:
- 800 A
- Maksimalna dozvoljena raspodjela snage po osiguraču:
- 60 W
- Nazivni režim rada:
- Bez prekida
- Stepen zagađenosti:
- 3
- Nazivna frekvencija:
- 40/60 Hz
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 1,184 kg
- Net width
- 65 mm
- Net height
- 300 mm
- Net depth
- 101,5 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895654858
- Basic packaging weight
- 1,314 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,162 m
- Basic Packaging Dimensions Depth
- 0,311 m
- Basic packaging volume
- 0,004 m³
Transportno pakovanje
- Transport packaging quantity
- 10 pcs
- EAN code for a transport packaging
- 3838895654865
- Transport packaging weight
- 13,94 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,37 m
- Transport Packaging Dimensions Depth
- 0,375 m
- Transport packaging volume
- 0,03 m³
- Pallet quantity
- 160 pcs
- Customs tariff
- 85389099
5 ETIM
- Mounting method
- Screw-on
- Construction size
- Other
- Number of poles
- 1
- Connection type
- Screwed terminal
- Rated current
- 630 A
ETIM klasifikacija – verzija 9.0
