004132019

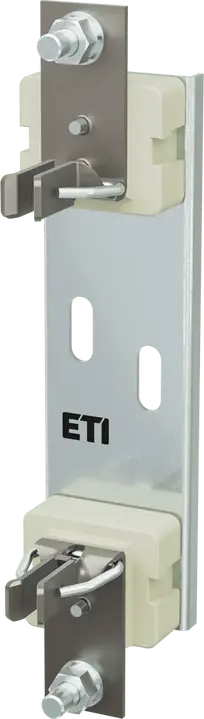

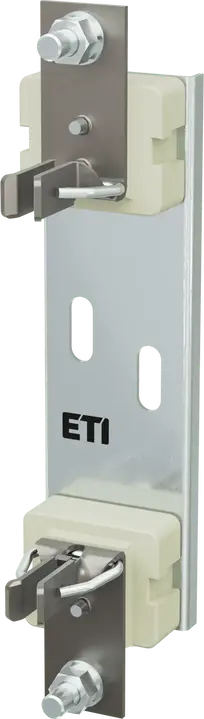

PK 2XL M10-M10 1500V 1p Osnova rastalnog uloška
- ETI kod:
- 004132019
- UL certifikat:
- E356295
- IP zaštita:
- IP00
- Opis tipa:
- PK
- Veličina:
- NH2XL
- Broj polova:
- 1
- Nazivna struja:
- 400 A
- Nazivni AC napon:
- 1500 V
- Nazivni DC napon:
- 1500 V
- AC Prekidna moć:
- 200 kA
- Tip montaže:
- Montaža na osnovnu ploču
- Prenaponska kategorija:
- III
- Standardi:
- IEC 60269, UL 4248-1, UL 4248-19
- Temperatura okoline:
- -25/55 °C
- Konvencionalna toplotna struja bez zraka s osiguračima:
- 400 A
- Konvencionalna toplotna struja bez zraka sa čvrstom vezom:
- 500 A
- Maksimalna dozvoljena raspodjela snage po osiguraču:
- 45 W
- Nazivni režim rada:
- Bez prekida
- Stepen zagađenosti:
- 3
- Nazivna frekvencija:
- 40/60 Hz
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 921 g
- Net width
- 65 mm
- Net height
- 285 mm
- Net depth
- 89,3 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895654834
- Basic packaging weight
- 0,987 kg
- Basic Packaging Dimensions Height
- 0,083 m
- Basic Packaging Dimensions Width
- 0,097 m
- Basic Packaging Dimensions Depth
- 0,327 m
- Basic packaging volume
- 0,003 m³
Transportno pakovanje
- Transport packaging quantity
- 8 pcs
- EAN code for a transport packaging
- 3838895654841
- Transport packaging weight
- 8,448 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,368 m
- Transport Packaging Dimensions Depth
- 0,368 m
- Transport packaging volume
- 0,029 m³
- Pallet quantity
- 144 pcs
- Customs tariff
- 85389099
5 ETIM
- Mounting method
- Screw-on
- Construction size
- Other
- Number of poles
- 1
- Connection type
- Screwed terminal
- Rated current
- 400 A
ETIM klasifikacija – verzija 9.0
1 Dijagrami
1 Softver i drajveri
Softver je obezbijeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
30 Oznake
004132019Osnova rastalnog uloškaPK 2XL M10-M10 1500V 1pGreen protectOsnove za topljive osiguračePK XLPK XLPK XLSize 2MeđunarodnaNV/NH OsiguračiFuse bases NH DCVeličina: NH2XLMaksimalna dozvoljena raspodjela snage po osiguraču: 45 WStepen zagađenosti: 3Nazivni režim rada: Bez prekidaAC Prekidna moć: 200 kAOpis tipa: PKKonvencionalna toplotna struja bez zraka sa čvrstom vezom: 500 ABroj polova: 1Temperatura okoline: -25 °C/55 °CNazivni AC napon: 1500 V/1500 VTip montaže: Montaža na osnovnu pločuStandardi: IEC 60269, UL 4248-1, UL 4248-19Konvencionalna toplotna struja bez zraka s osiguračima: 400 ANazivni DC napon: 1500 V/1500 VPrenaponska kategorija: IIINazivna struja: 400 A/400 ANazivna frekvencija: 40 Hz/60 HzOsnova rastalnog uloška
