002471451

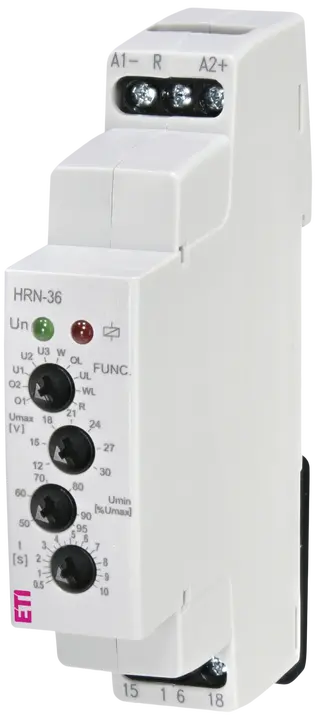

HRN-36 Kontrolni rele
- ETI kod:
- 002471451
- Funkcija:
- Przekaźniki monitorujące i sterujące
- Primjena:
- Służy do nadzorowania wartości napięcia prądu stałego albo zmiennego w obwodach jednofazowych
- Tip upravljanja:
- Umax, Umin
- Napon napajanja:
- 48-276 V
- Tip napona :
- AC/DC
- Maks. struja kontakta:
- 16 A
- Nazivna struja:
- 16 A
- Nazivna frekvencija:
- 50 Hz
- Maks. opterećenje AC1:
- 4.000 VA
- Priključni presjek:
- 0.5-2.5 mm²
- Tip montaže:
- Montaža na DIN šinu TH 35
- IP zaštita:
- IP20, IP40
- Broj CO kontakata:
- 1
- Broj NC kontakata:
- 1
- DC napon napajanja Uc:
- 12-30 V
- Tip kontakta:
- 1xCO
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 0,09 kg
- Net width
- 17,6 mm
- Net height
- 93 mm
- Net depth
- 64,4 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838400113429
- Basic packaging weight
- 0,095 kg
- Basic Packaging Dimensions Height
- 97 mm
- Basic Packaging Dimensions Width
- 25 mm
- Basic Packaging Dimensions Depth
- 70 mm
- Basic packaging volume
- 0,17 dm³
Transportno pakovanje
- Transport packaging quantity
- 10 pcs
- EAN code for a transport packaging
- 3838400113412
- Transport packaging weight
- 0,151 kg
- Transport Packaging Dimensions Height
- 284 mm
- Transport Packaging Dimensions Width
- 102 mm
- Transport Packaging Dimensions Depth
- 75 mm
- Transport packaging volume
- 2,173 dm³
- Pallet quantity
- 5.000 pcs
- Customs tariff
- 85364900
18 ETIM
- Single-phase under voltage possible
- ✓
- Width
- 18 mm
- Single-phase hysteresis possible
- ✓
- Max. permitted delay-on energization time
- 10 s
- Min. adjustable delay-on energization time
- 0,5 s
- Max. permitted off-delay time
- 10 s
- Min. adjustable off-delay time
- 0,5 s
- Contains function DC-voltage hysteresis
- ✓
- Type of voltage measuring range
- DC
- Single-phase over voltage possible
- ✓
- Contains function DC-under voltage
- ✓
- Contains function DC-over voltage
- ✓
- Depth
- 65 mm
- Type of electric connection
- Screw connection
- Number of contacts as change-over contact
- 1
- Height
- 90 mm
- Voltage measuring range 1(Min)
- 6 V
- Voltage measuring range 1(Max)
- 30 V
ETIM klasifikacija – verzija 9.0
