002470303

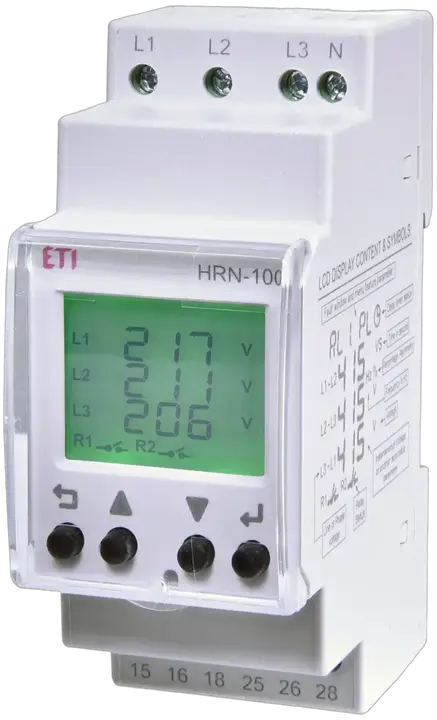

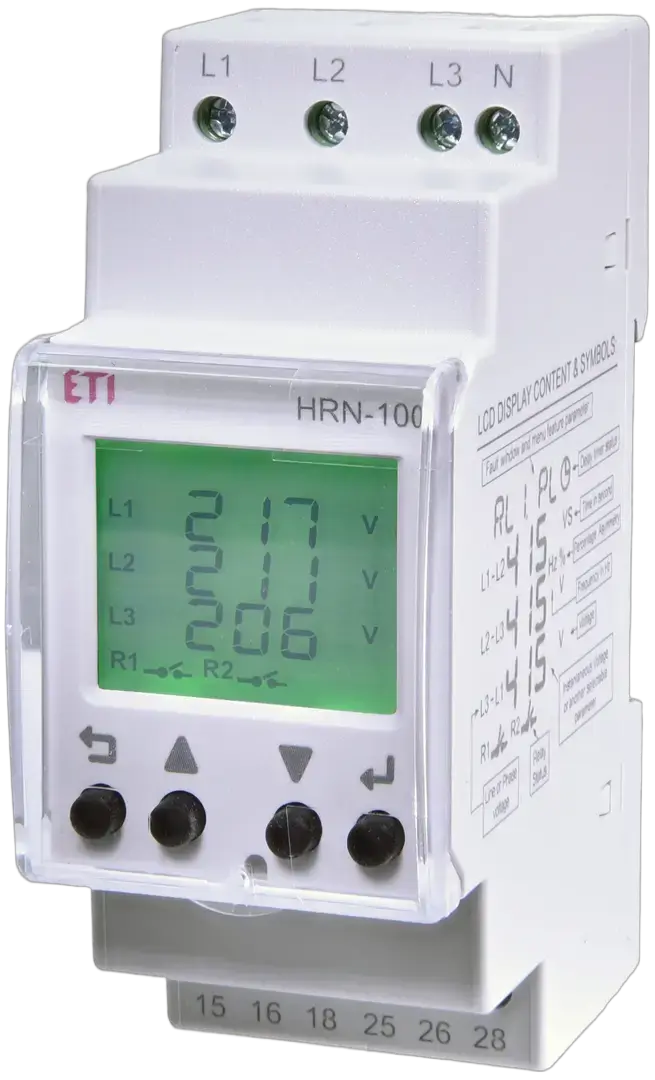

HRN-100/2 Kontrolni rele
- ETI kod:
- 002470303
- Funkcija:
- Uređaji za nadzili i upravljanje
- Primjena:
- Provides monitoring of phase sequence, phase failure, phase imbalance and neutral loss. Monitors under/overvoltage conditions and frequency in three-phase power systems.
- Tip upravljanja:
- Redosled faza , Ispad faze i neutralnog vodiča, Frekvencija
- Napon napajanja:
- 400 V
- Tip napona :
- AC
- Maks. struja kontakta:
- 5 A
- Nazivna struja:
- 5 A
- Maks. opterećenje AC1:
- 1.200 VA
- Priključni presjek:
- 0.5-2.5 mm²
- Tip montaže:
- Montaža na DIN šinu TH 35
- IP zaštita:
- IP40, IP20
- Broj NO kontakata:
- 2
- Broj CO kontakata:
- 2
- Broj NC kontakata:
- 2
- Tip kontakta:
- 2xCO
- Broj kontakata:
- 2
6 Dokumenti
14 Logistika
Proizvod
- Težina
- 0,132 kg
- Net width
- 36 mm
- Net height
- 92,5 mm
- Net depth
- 66,31 mm
- Stock unit of measure
- pcs
Transportno pakovanje
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895981015
- Transport packaging weight
- 0,132 kg
- Transport Packaging Dimensions Height
- 61 mm
- Transport Packaging Dimensions Width
- 97 mm
- Transport Packaging Dimensions Depth
- 78 mm
- Transport packaging volume
- 0,462 dm³
- Pallet quantity
- 1.920 pcs
- Customs tariff
- 85364900
24 ETIM
- Single-phase under voltage possible
- ✓
- Width
- 36 mm
- Three-phase under voltage possible
- ✓
- Single-phase hysteresis possible
- ✓
- Max. permitted delay-on energization time
- 999 s
- Min. adjustable delay-on energization time
- 0,1 s
- Max. permitted off-delay time
- 999 s
- Voltage type (supply voltage)
- AC
- Min. adjustable off-delay time
- 0,1 s
- Three-phase over voltage possible
- ✓
- Type of voltage measuring range
- AC
- Rated switch current
- 5 A
- Single-phase over voltage possible
- ✓
- Depth
- 66,5 mm
- Three-phase hysteresis possible
- ✓
- Type of electric connection
- Screw connection
- Number of contacts as change-over contact
- 2
- Height
- 90 mm
- Response value voltage(Min)
- 90 V
- Voltage measuring range 2(Min)
- 150 V
- Voltage measuring range 1(Min)
- 85 V
- Voltage measuring range 1(Max)
- 310 V
- Response value voltage(Max)
- 500 V
- Voltage measuring range 2(Max)
- 535 V
ETIM klasifikacija – verzija 9.0
