Nadzorni i upravljački releji ključni su elementi savremenih električnih sistema, odgovorni za osiguravanje sigurnosti, pouzdanosti i efikasnog rada. Ovi releji nadilaze funkciju jednostavnog uključivanja i isključivanja te aktivno nadziru različite električne veličine, kao što su napon, struja, frekvencija i nivo. Na osnovu nadziranih uslova pokreću unaprijed definisane radnje, djelujući kao inteligentni posrednici za zaštitu opreme, sprječavanje kvarova i automatizaciju procesa.

002471431

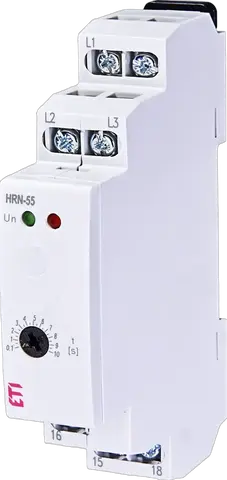

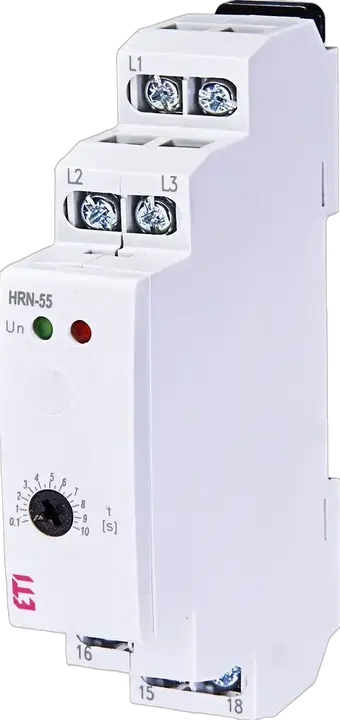

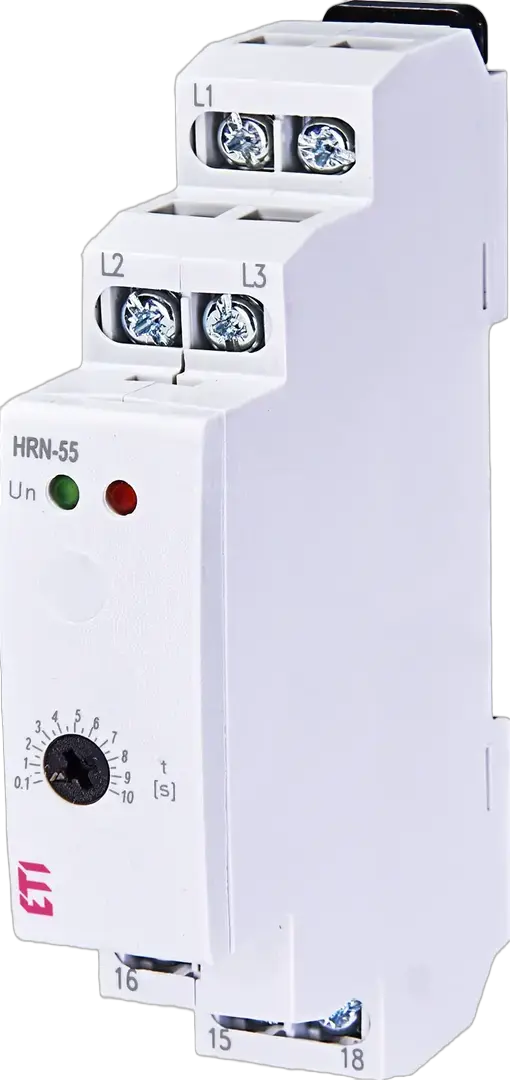

Slika HRN-55

HRN-55 Kontrolni rele

ETI kod:: 002471431
Kategorija:: Relej za nadzor napona
Grupa kataloga :: Releji za kontrolu i merenje napona
Kataloška podgrupa:: Relej za nadzor ispada faze
Opis tipa:: Relej za nadzor napona
Funkcija:: Uređaji za nadzili i upravljanje
Napon napajanja:: 400 V
Tip upravljanja:: Ispad faze, Redosled faza
Broj kontakata:: 1
Tip napona :: AC
Maks. opterećenje AC1:: 2.500 VA
Nazivna struja:: 8 A
Tip kontakta:: 1xCO
Broj CO kontakata:: 1

Proizvod

Težina: 0,239 kg
Stock unit of measure: pcs

Osnovno pakovanje

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895473633
Basic packaging weight: 0,067 kg
Basic packaging volume: 0,31 dm³

Transportno pakovanje

Transport packaging quantity: 10 pcs
EAN code for a transport packaging: 3838895473640
Transport packaging weight: 0,67 kg
Transport packaging volume: 1,3 dm³
Pallet quantity: 11.940 pcs
Customs tariff: 85364900

Single-phase under voltage possible: Da
Width: 18 mm
Three-phase under voltage possible: Da
Single-phase hysteresis possible: Da
Max. permitted delay-on energization time: 10 s
Min. adjustable delay-on energization time: 0,1 s
Voltage type (operating voltage): AC/DC
Max. permitted off-delay time: 10 s
Voltage type (supply voltage): AC
Min. adjustable off-delay time: 0,1 s
Three-phase over voltage possible: Da
Type of voltage measuring range: AC
Rated switch current: 8 A
Single-phase over voltage possible: Da
Depth: 64 mm
Three-phase hysteresis possible: Da
Type of electric connection: Screw connection
Number of contacts as change-over contact: 1
Height: 90 mm
Operating voltage AC 50 Hz(Min): 400 V
Operating voltage AC 60 Hz(Min): 400 V
Supply voltage AC 60 Hz(Min): 400 V
Supply voltage AC 50 Hz(Min): 400 V
Supply voltage AC 50 Hz(Max): 400 V
Operating voltage AC 60 Hz(Max): 400 V
Operating voltage AC 50 Hz(Max): 400 V
Supply voltage AC 60 Hz(Max): 400 V

ETIM klasifikacija – verzija 9.0

002471431 Kontrolni rele HRN-55 EVE/ETIREL Control equipment Relays Relays Phase sequence monitoring relay Phase sequence monitoring relay Međunarodna Automatizacija, signalni i kontrolni uređaji Releji za nadzor Tip kontakta: 1xCO Broj NC kontakata: 0 Tip napona : AC Broj kontakata: 1 Broj CO kontakata: 1 Tip upravljanja: Ispad faze, Redosled faza , Umax, Umin Funkcija: Uređaji za nadzili i upravljanje Maks. opterećenje AC1: 2500 VA Broj NO kontakata: 0 Napon napajanja: 400 V-400 V Nazivna struja: 8 A/8 A DC napon napajanja Uc: 0 V-0 V Kontrolni rele TOWAR Funkcija: Uređaji za nadzili i upravljanje Napon napajanja: 400 V-400 V Tip upravljanja: Ispad faze, Redosled faza , Umax, Umin Broj kontakata: 1 Tip napona : AC Nazivna struja: 8 A/8 A Maks. opterećenje AC1: 2500 VA Tip kontakta: 1xCO Broj NC kontakata: 0 Broj CO kontakata: 1 Broj NO kontakata: 0 DC napon napajanja Uc: 0 V-0 V
