004673021

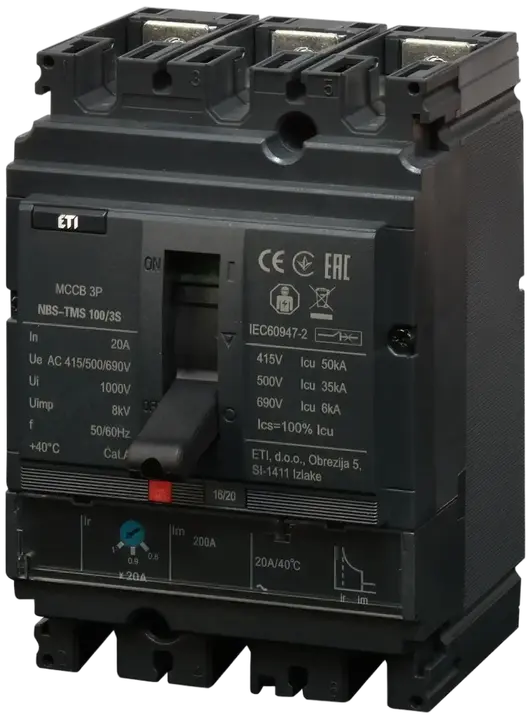

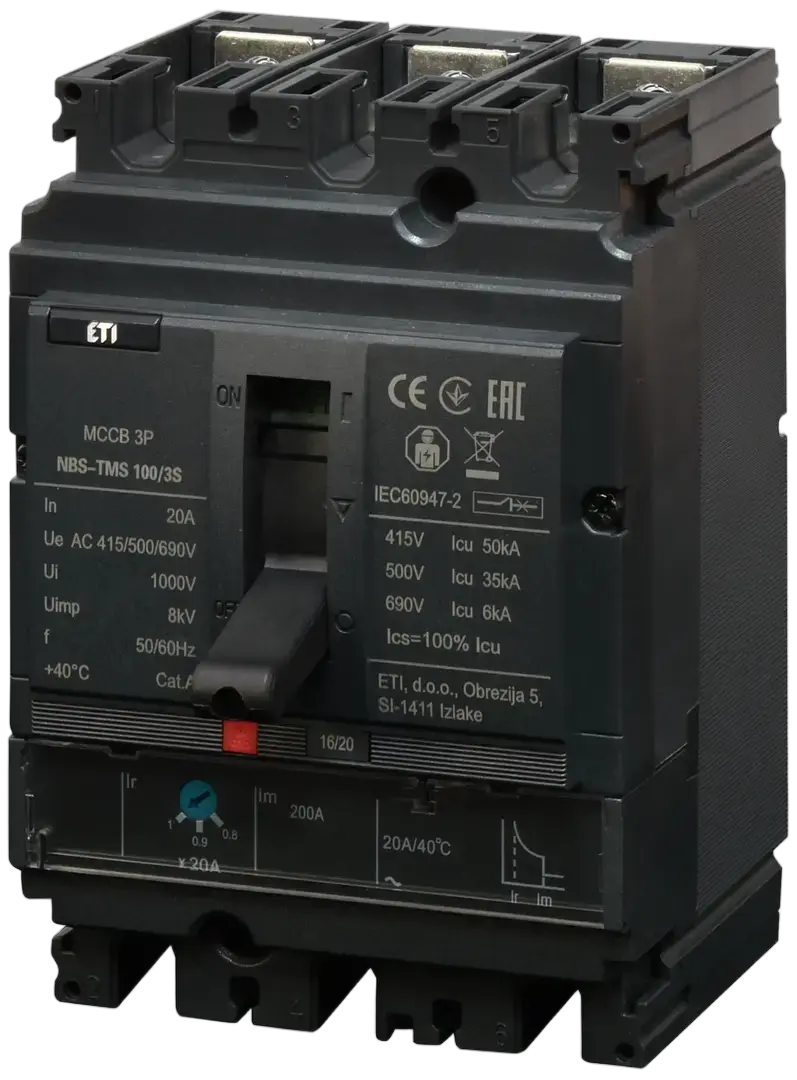

NBS-TMS 100/3S 20A 3P Kompaktni prekidač
- ETI kod:
- 004673021
- Primjena:
- 60947
- Nazivna struja:
- 20 A
- Broj polova:
- 3
- Vrsta spajanja:
- Prednji priključak
- Nazivni impulsni napon Uimp:
- 8 kV
- Nazivna prekidna moć pri 415V Icu/Ics:
- 50 kA
- Nazivni radni napon (V AC):
- 690 V
- Nazivni izolacioni napon:
- 1.000 V
- Temperaturno podešavanje:
- 0,8-1
- Magnetno podešavanje:
- 10In
- Prilagodljiv ili fiksan:
- Podesivi
- Standardi:
- 60947
- Funkcija:
- MCCB
- Grupa kataloga :
- NBS
6 Dokumenti
18 Logistika
Proizvod
- Težina
- 1,5 kg
- Net width
- 105 mm
- Net height
- 157 mm
- Net depth
- 106,55 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895936770
- Basic packaging weight
- 1,75 kg
- Basic packaging volume
- 2,89 dm³
Transportno pakovanje
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895936787
- Transport packaging weight
- 22 kg
- Transport Packaging Dimensions Height
- 370 mm
- Transport Packaging Dimensions Width
- 240 mm
- Transport Packaging Dimensions Depth
- 420 mm
- Transport packaging volume
- 37,296 dm³
- Pallet quantity
- 324 pcs
- Customs tariff
- 85362010
15 ETIM
- Motor drive optional
- Da
- Complete device with protection unit
- Da
- Rated permanent current Iu
- 20 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 16 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Overload release current setting(Max)
- 20 A
ETIM klasifikacija – verzija 9.0
1 Softver i drajveri
Softver je obezbijeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
26 Oznake
004673021Kompaktni prekidačNBS-TMS 100/3S 20A 3PETIBREAKMCCBNBSNBSThermal magneticNBS 100MeđunarodnaPrekidači i rastavljačiCircuit breakers NBS Series 20-630ANazivni impulsni napon Uimp: 8 kVVrsta spajanja: Prednji priključakNazivni radni napon (V AC): 690 VFunkcija: MCCBBroj polova: 3Nazivni izolacioni napon: 1000 VPrilagodljiv ili fiksan: PodesiviMagnetno podešavanje: 10InStandardi: 60947Temperaturno podešavanje: 0,8-1Nazivna struja: 20 A/20 ANazivna prekidna moć pri 415V Icu/Ics: 50 kA/50 kAGrupa kataloga : NBSKompaktni prekidač
