NH topljivi osigurači s gPV (general Photovoltaic) karakteristikom posebno su dizajnirani za zaštitu fotonaponskih (PV) sistema od prekomjernih struja. Ovi topljivi osigurači osiguravaju sigurnost i pouzdanost solarnih energetskih instalacija odvajanjem struja kvara, sprječavajući oštećenja PV panela, invertera i pripadajućeg ožičenja.

Ovaj proizvod je zastario i nema direktnu zamjenu. Za pronalaženje odgovarajuće zamjene obratite se našoj tehničkoj podršci.

004110617 Zastarjeo

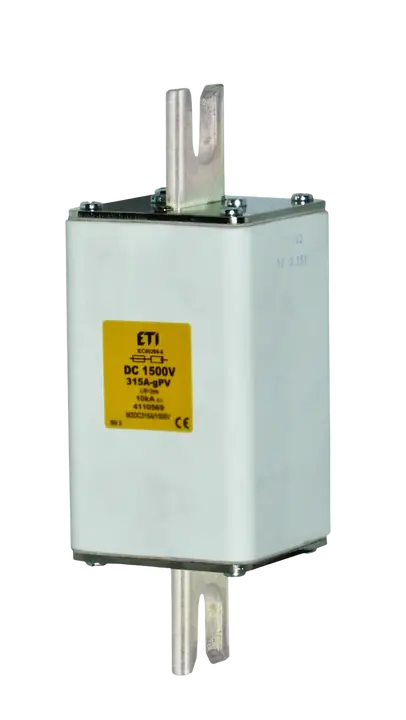

Slika *NHU3L gPV 315A/1500V DC

*NHU3L gPV 315A/1500V DC Rastalni uložak

ETI kod:: 004110617
Tip osigurača:: NH
Veličina:: NH3L
Nazivna struja:: 315 A
Karakteristika:: gPV
Indikator:: Indikator statusa gornjeg osigurača
Nazivni DC napon:: 1500 V
DC Prekidna moć:: 30 kA
L/R:: 3 ms
Raspodjela snage (0,7xIn):: 20,6 W
Pd:: 51 W
Džulov integral prije el.luka (A2s):: 70.000
Radni Džulov integral (A2s):: 180.000
UL certifikat:: E347771
Standardi:: IEC 60269-6, UL 248-19
Primjena:: Topljivi umetak za DC aplikacije

Proizvod

Težina: 1.980 g
Net width: 73 mm
Net height: 198 mm
Net depth: 73 mm
Stock unit of measure: pcs

Osnovno pakovanje

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895737612
Basic packaging weight: 1,36 kg
Basic packaging volume: 1,39 dm³

Transportno pakovanje

Transport packaging quantity: 9 pcs
EAN code for a transport packaging: 3838895737629
Transport packaging weight: 12,475 kg
Transport packaging volume: 16,98 dm³
Pallet quantity: 468 pcs
Customs tariff: 85351000

Voltage type: DC
Rated switching capacity DC: 30 kA
Type of fuse status indicator: Top fuse status indicator
Rated current: 315 A
Rated voltage DC: 1.500 V
Utilization category: gPV (photovoltaic protection)

ETIM klasifikacija – verzija 9.0
