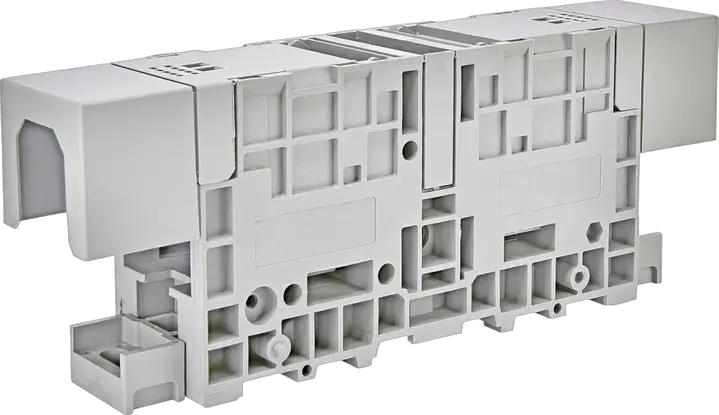

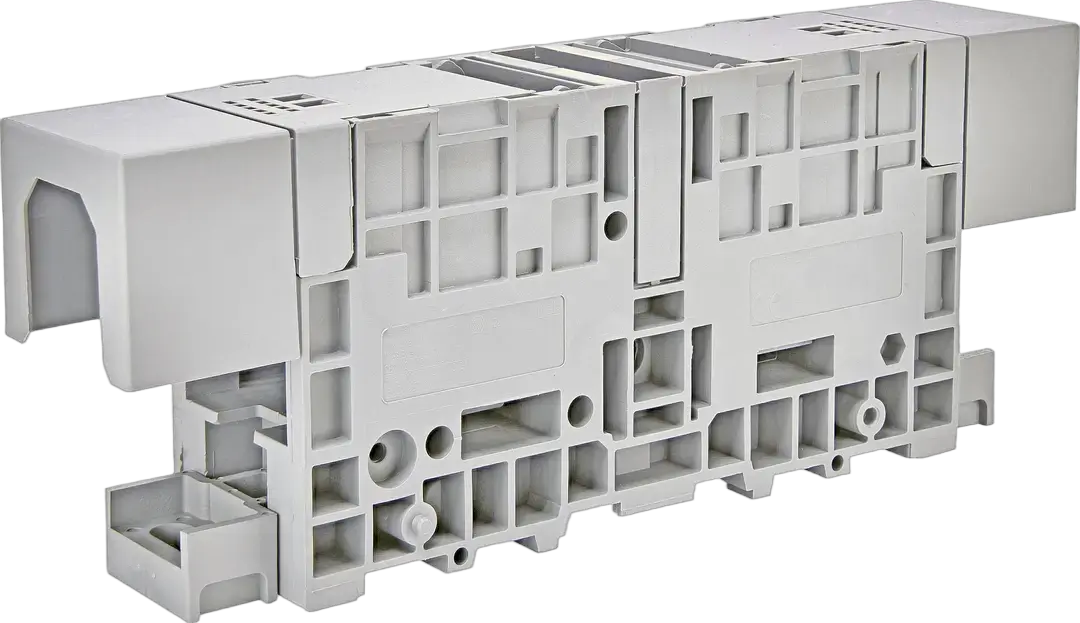

ESC-GPM.150/FIX Redna stezaljka

ETI kod:: 003903216
Nazivni AC napon:: 1000 V
Nazivni DC napon:: 1000 V
Grupa kataloga :: Priključni blokovi tipa ES vijaka
Tip montaže:: Montaža na osnovnu ploču
Opis tipa:: Priključni blokovi tipa ES vijaka
Nivo:: Jedan
Boja:: Siva
Nazivni poprečni presek:: 150 mm²
Nazivni impulsni napon Uimp:: 12 kV
Maksimalna struja sa nominalnim poprečnim presjekom:: 309 mm²
Maksimalna struja sa maksimalnim poprečnim presjekom:: 440 mm²
Priključci za provodnik:: 150 mm²
Unakrsna veza:: No
Potreban je krajnji/završni dio:: No
Funkcija:: Priključni blokovi tipa ES vijaka

Pribor

Proizvod

EAN code for a single product: 3838895860440
Težina: 0,348 kg
Net width: 42 mm
Net height: 200 mm
Net depth: 75,5 mm
Stock unit of measure: pcs

Transportno pakovanje

Transport packaging quantity: 6 pcs
EAN code for a transport packaging: 3838895830658
Transport packaging weight: 2,259 kg
Transport Packaging Dimensions Height: 140 mm
Transport Packaging Dimensions Width: 105 mm
Transport Packaging Dimensions Depth: 182 mm
Transport packaging volume: 2,675 dm³
Pallet quantity: 1.590 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Da
Width: 42 mm
Material insulation body: Thermoplastic
Rated current In: 440 A
Mounting method: Direct mounting
Number of levels: 1
Type of electrical connection 1: Bolt connection
Number of clamp positions per level: 2
Type of electrical connection 2: Bolt connection
Rated voltage: 1.000 V
Colour: Grey
Height: 76 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section fine-strand with cable end sleeve(Min): 35 mm²
Operating temperature(Min): -40 °C
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 240 mm²

ETIM klasifikacija – verzija 9.0
