001101063

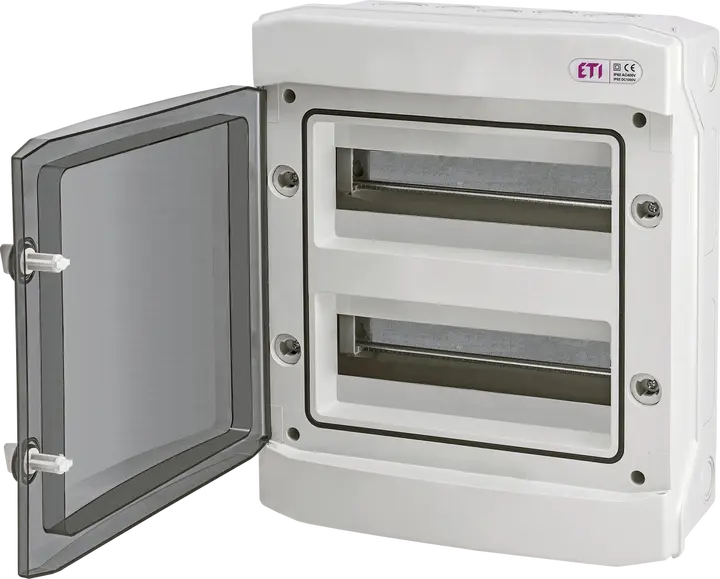

ECH-24PT Razdjelnik
- ETI kod:
- 001101063
- Broj redova:
- 2
- Grupa kataloga :
- ECH nazidne spratne table IP65
- Tip vrata:
- Prozirna vrata
- Tip montaže:
- Nazidna montaža
- IP zaštita:
- IP65
- Veličina okvira (broj redova):
- 2
- Broj modula (ukupno/po vrsti):
- 24/12
- Vrata (materijal, boja):
- Prozirna, Plastična
- Osnova kućišta (materijal, boja):
- Plastična, Siva
- Broj PE/N terminala (priključka):
- 15
- Test sa užarenom žicom:
- 650 °C
- Nazivni DC napon:
- 1500 V
- Nazivna struja:
- 63 A
- Nazivni AC napon:
- 400 V
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 1,895 kg
- Net width
- 318,6 mm
- Net height
- 383,5 mm
- Net depth
- 149,78 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895551775
- Basic packaging weight
- 1,895 kg
- Basic Packaging Dimensions Height
- 318 mm
- Basic Packaging Dimensions Width
- 383 mm
- Basic Packaging Dimensions Depth
- 142 mm
- Basic packaging volume
- 17,295 dm³
Transportno pakovanje
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895551782
- Transport packaging weight
- 10,157 kg
- Transport Packaging Dimensions Height
- 763 mm
- Transport Packaging Dimensions Width
- 399 mm
- Transport Packaging Dimensions Depth
- 334 mm
- Transport packaging volume
- 101,682 dm³
- Pallet quantity
- 90 pcs
- Customs tariff
- 85381000
19 ETIM
- Width
- 319 mm
- DIN-rail
- Da
- Type of covering
- Door
- Neutral terminal block
- Da
- Transparent cover/door
- Da
- Degree of protection (IP)
- IP65
- Mounting method
- Surface mounted
- Signal passing door
- Da
- Earthing terminal block
- Da
- UV resistant
- Da
- Number of rows
- 2
- Housing material
- Plastic
- Depth
- 144 mm
- Colour
- Grey
- Type of door
- Single
- Cover model
- Closed
- Height
- 384 mm
- Width in number of modular spacings
- 24
- RAL-number
- 7.035
ETIM klasifikacija – verzija 9.0
1 Dijagrami
1 Softver i drajveri
Softver je obezbijeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
25 Oznake
001101063RazdjelnikECH-24PTETIBOXDistribution boards DIDODIDO ECHDIDO-ECHDIDO-ECHDIDO-ECHMeđunarodnaKućišta, razvodne table, opremaRazvodne table i kućištaPlastične tableBroj modula (ukupno/po vrsti): 24/12Broj PE/N terminala (priključka): 15/15Test sa užarenom žicom: 650 °CVrata (materijal, boja): Plastična, ProzirnaVeličina okvira (broj redova): 2Osnova kućišta (materijal, boja): Plastična, SivaIP zaštita: IP65Nazivni AC napon: 400 V/400 VTip montaže: Nazidna montažaNazivni DC napon: 1500 V/1500 VNazivna struja: 63 A/63 ARazdjelnik Tip montaže: Nazidna montaža IP zaštita: IP65 Veličina okvira (broj redova): 2 Broj modula (ukupno/po vrsti): 24/12 Vrata (materijal, boja): Plastična, Prozirna Osnova kućišta (materijal, boja): Plastična, Siva
