001101012

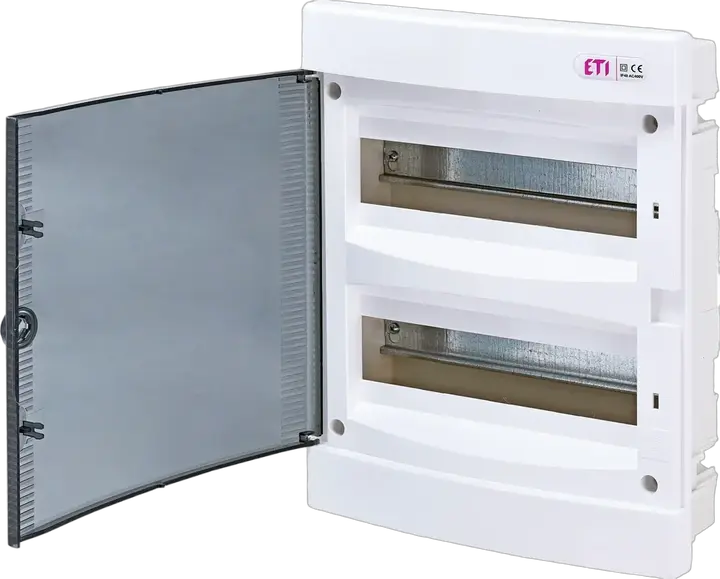

ECM24PT Razdjelnik
- ETI kod:
- 001101012
- Broj redova:
- 2
- Grupa kataloga :
- ECM uzidne spratne table IP40
- Tip vrata:
- Prozirna vrata
- Veličina kućišta:
- 24
- Tip montaže:
- Uzidna montaža
- IP zaštita:
- IP40
- Veličina okvira (broj redova):
- 2
- Broj modula (ukupno/po vrsti):
- 24/12
- Vrata (materijal, boja):
- Plastična, Prozirna
- Osnova kućišta (materijal, boja):
- Plastična, Bela
- Broj PE/N terminala (priključka):
- 13
- Test sa užarenom žicom:
- 650 °C
- Nazivni DC napon:
- 400 V
- Nazivna struja:
- 63 A
- Nazivni AC napon:
- 400 V
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 1,338 kg
- Net width
- 283,6 mm
- Net height
- 356,8 mm
- Net depth
- 105,8 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895456780
- Basic packaging weight
- 1,338 kg
- Basic Packaging Dimensions Height
- 283 mm
- Basic Packaging Dimensions Width
- 357 mm
- Basic Packaging Dimensions Depth
- 106 mm
- Basic packaging volume
- 10,709 dm³
Transportno pakovanje
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895456797
- Transport packaging weight
- 7,22 kg
- Transport Packaging Dimensions Height
- 543 mm
- Transport Packaging Dimensions Width
- 373 mm
- Transport Packaging Dimensions Depth
- 298 mm
- Transport packaging volume
- 60,357 dm³
- Pallet quantity
- 140 pcs
- Customs tariff
- 85381000
21 ETIM
- Built-in depth
- 68 mm
- Width
- 283 mm
- DIN-rail
- Da
- Type of covering
- Door
- Neutral terminal block
- Da
- Transparent cover/door
- Da
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Signal passing door
- Da
- Earthing terminal block
- Da
- Built-in height
- 336 mm
- Number of rows
- 2
- Housing material
- Plastic
- Depth
- 106 mm
- Built-in width
- 273 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 357 mm
- Width in number of modular spacings
- 12
- RAL-number
- 9.003
ETIM klasifikacija – verzija 9.0
