001100350

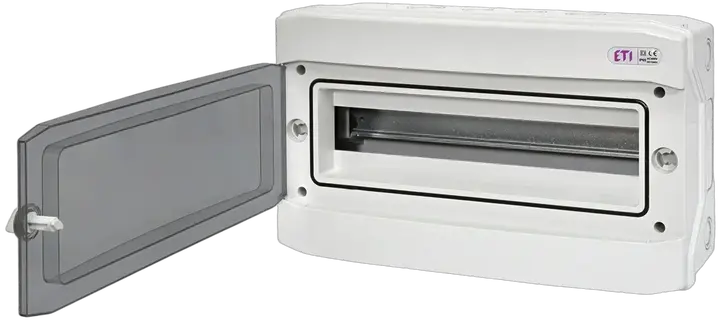

ECH-18PT Razdjelnik
- ETI kod:
- 001100350
- Grupa kataloga :
- ECH nazidne spratne table IP65
- Tip montaže:
- Nazidna montaža
- IP zaštita:
- IP65
- Veličina okvira (broj redova):
- 1
- Broj modula (ukupno/po vrsti):
- 18
- Vrata (materijal, boja):
- Prozirna, Plastična
- Osnova kućišta (materijal, boja):
- Plastična, Siva
- Broj PE/N terminala (priključka):
- 13
- Test sa užarenom žicom:
- 650 °C
- Nazivni DC napon:
- 1500 V
- Klasa zaštite:
- II
- Nazivna struja:
- 63 A
- Nazivni AC napon:
- 400 V
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 1,709 kg
- Net width
- 427,8 mm
- Net height
- 258,5 mm
- Net depth
- 149,61 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895931102
- Basic packaging weight
- 1,709 kg
- Basic Packaging Dimensions Height
- 259 mm
- Basic Packaging Dimensions Width
- 428 mm
- Basic Packaging Dimensions Depth
- 142 mm
- Basic packaging volume
- 15,741 dm³
Transportno pakovanje
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895931119
- Transport packaging weight
- 9,179 kg
- Transport Packaging Dimensions Height
- 755 mm
- Transport Packaging Dimensions Width
- 445 mm
- Transport Packaging Dimensions Depth
- 270 mm
- Transport packaging volume
- 90,713 dm³
- Pallet quantity
- 90 pcs
- Customs tariff
- 85381000
19 ETIM
- Width
- 319 mm
- DIN-rail
- Da
- Type of covering
- Door
- Neutral terminal block
- Da
- Transparent cover/door
- Da
- Degree of protection (IP)
- IP65
- Mounting method
- Surface mounted
- Signal passing door
- Da
- Earthing terminal block
- Da
- UV resistant
- Da
- Number of rows
- 1
- Housing material
- Plastic
- Depth
- 144 mm
- Colour
- Grey
- Type of door
- Single
- Cover model
- Closed
- Height
- 259 mm
- Width in number of modular spacings
- 18
- RAL-number
- 7.035
ETIM klasifikacija – verzija 9.0
