001101415

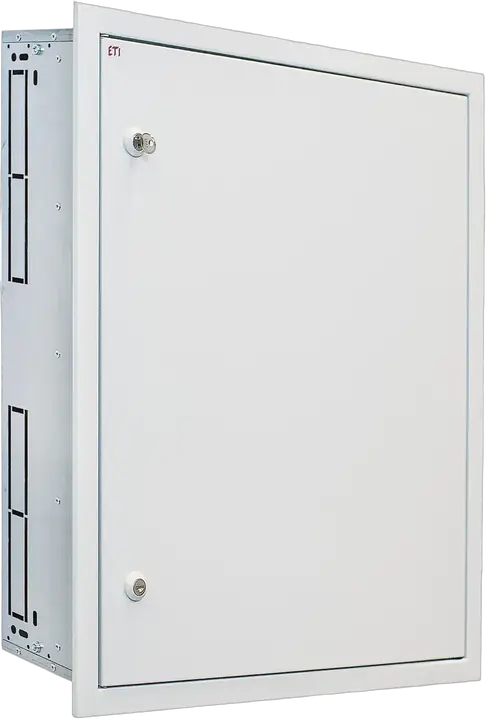

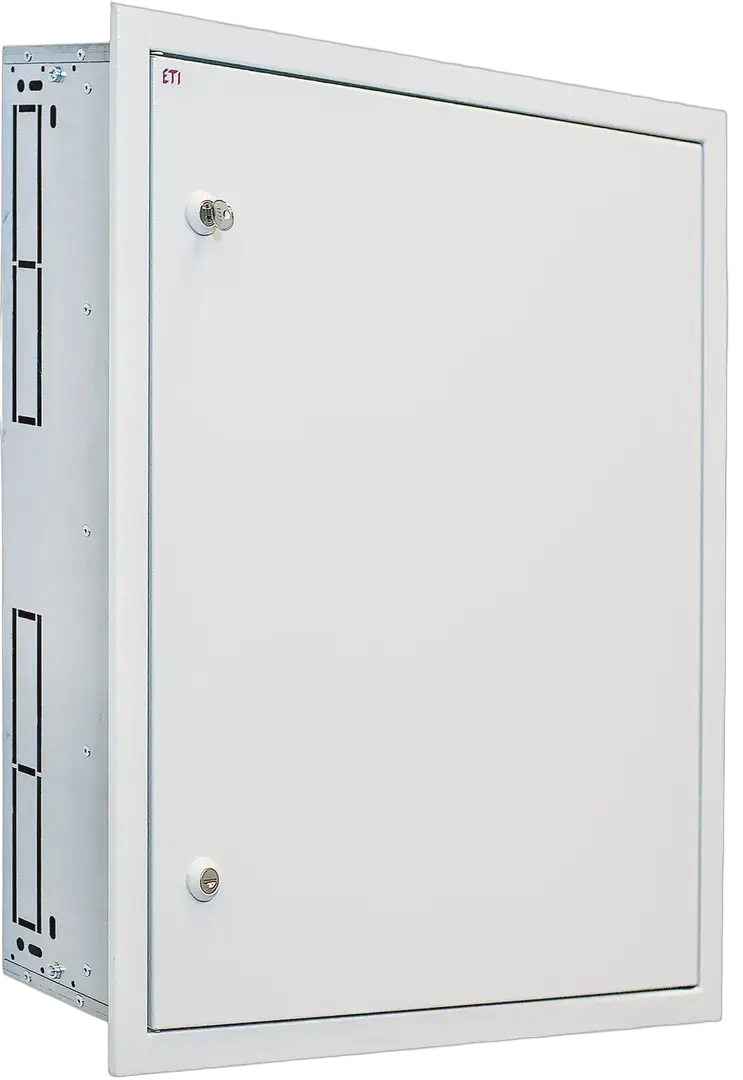

4XP160 3-3 Ugradni ormar
- ETI kod:
- 001101415
- Funkcija:
- kućište
- Za upotrebu sa:
- SOLID GSX system
- Nazivni AC napon:
- 690 V
- Broj redova:
- 3
- Sistem uzemljenja:
- 1 phase and 3 phase system
- Grupa kataloga :
- SOLID GSX Enclosures
- Klasa izolacije:
- I
- Temperatura okoline:
- -5/40 °C
- Standardi:
- IEC/EN 62208, IEC/EN 60529, IEC/EN 62262, IEC/EN 61439-1
- Tip montaže:
- Uzidna montaža
- Tip vrata:
- Puna, Metalna vrata
- Veličina kućišta:
- 160
- Površinska obrada:
- Čelik presvučen prahom
- Usmjerenja:
- RoHS
- Veličina okvira (broj redova):
- 3
- Bravice:
- Dvije brave s ključem 1333
- Radna temperatura:
- -5-40 °C
- Opis tipa:
- Kućište postavljeno u ravni
- Klasa zaštite:
- I
- IP zaštita:
- IP42
- Mehanička otpornost:
- IK10
- Visina:
- 560 mm
- Širina:
- 860 mm
- Dubina:
- 160 mm
- Primjena:
- Primena u zatvilienom prostiliu
- Boja:
- RAL 7035
- Nazivna struja:
- 250 A
6 Dokumenti
10 Logistika
Proizvod
- Težina
- 14,687 kg
- Net width
- 860 mm
- Net height
- 560 mm
- Net depth
- 160 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 5904723019699
- Basic packaging weight
- 15,7 kg
- Basic packaging volume
- 90,56 dm³
Transportno pakovanje
- Customs tariff
- 85381000
18 ETIM
- Built-in depth
- 160 mm
- Nominal current (In)
- 250 A
- Surface protection
- Powder coating
- Width
- 860 mm
- Degree of protection (IP)
- IP42
- Mounting method
- Flush-mounted
- Impact strength
- IK10
- Number of modules
- 108
- Protection class
- I
- With lock
- Da
- Number of rows
- 3
- Housing material
- Steel
- Depth
- 160 mm
- Colour
- Other
- Type of door
- Single
- Height
- 560 mm
- Width in number of modular spacings
- 36
- RAL-number
- 7.035
ETIM klasifikacija – verzija 9.0
