002471802

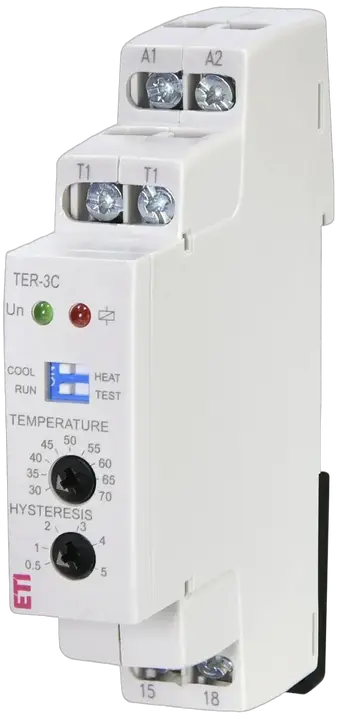

TER-3C Kontrolni rele
- ETI kod:
- 002471802
- Kategorija:
- Termostatski relej TER-3 (A, B, C)
- Grupa kataloga :
- Releji za nadzor temperature
- Kataloška podgrupa:
- Termostatski relej
- Nazivna frekvencija:
- 50 Hz
- IP zaštita:
- IP20
- Opis tipa:
- Termostatski relej TER-3 (A, B, C)
- Funkcija:
- Uređaji za nadzili i upravljanje
- Napon napajanja:
- 24-240 V
- Temperaturni opseg:
- -30-70 °C
- Tip senzora:
- External, termistili NTC
- Broj kontakata:
- 1
- Nazivna struja:
- 10/16 A
- Tip napona :
- AC/DC
- Tip kontakta:
- 1xNO
- Maks. opterećenje AC1:
- 4.000 VA
- Broj NO kontakata:
- 1
7 Dokumenti
21 Logistika
Proizvod
- Težina
- 0,07 kg
- Net width
- 17,5 mm
- Net height
- 91,3 mm
- Net depth
- 64,26 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895424246
- Basic packaging weight
- 0,084 kg
- Basic Packaging Dimensions Height
- 25 mm
- Basic Packaging Dimensions Width
- 97 mm
- Basic Packaging Dimensions Depth
- 70 mm
- Basic packaging volume
- 0,17 dm³
Transportno pakovanje
- Transport packaging quantity
- 10 pcs
- EAN code for a transport packaging
- 3838895474135
- Transport packaging weight
- 0,84 kg
- Transport Packaging Dimensions Height
- 102 mm
- Transport Packaging Dimensions Width
- 284 mm
- Transport Packaging Dimensions Depth
- 75 mm
- Transport packaging volume
- 1,6 dm³
- Pallet quantity
- 6.250 pcs
- Customs tariff
- 85364900
14 ETIM
- Model
- Analogue
- Number of channels
- 1
- Degree of protection (IP)
- IP20
- Contact type
- Breaker contact
- Assembly depth
- 65 mm
- Nominal switching current at 250 V, potential free
- 16 A
- Sensor type
- Remote sensor
- Width in number of modular spacings
- 1
- Rated frequency(Min)
- 50 Hz
- Rated voltage(Min)
- 24 V
- Adjustment range comfort(Min)
- 30 °C
- Rated voltage(Max)
- 230 V
- Adjustment range comfort(Max)
- 70 °C
- Rated frequency(Max)
- 50 Hz
ETIM klasifikacija – verzija 9.0
1 Dijagrami
1 Softver i drajveri
Softver je obezbijeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
