002464133

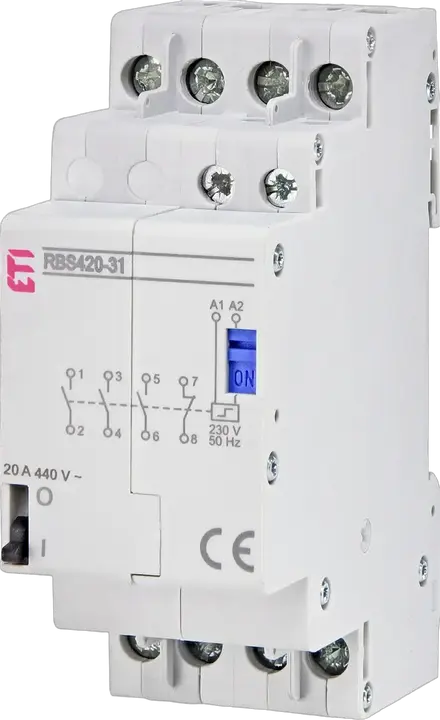

RBS420-31-230V AC Prekidač
- ETI kod:
- 002464133
- Dubina:
- 60 mm
- P (AC1 kW):
- 20 kW
- Grupa kataloga :
- Tip RBS
- Primjena:
- IEC/EN 60669-2-2
- Nazivna radna struja Ie AC-1/AC-7a:
- 20 A
- Nazivni napon upravljačkog kruga Uc (V AC): 230:
- 230 V
- Maks. otpornost na vibracije:
- 3 g
- Tip rezidualne struje:
- AC
- Opis tipa:
- AC
- Maks. broj impulsa u minuti:
- 20
- Temperatura skladištenja:
- -30-80 °C
- Maks. predosigurač za zaštitu od kratkog spoja:
- 20 A
- Min. trajanje impulsa između dva impulsa:
- 150 ms
- Maks. trajanje impulsa pri Uc:
- 1 h
- Min. trajanje impulsa pri Uc:
- 50 ms
- Razmak između kontakata i zavojnice:
- 6 mm
- Min. razmak otvorenih kontakata:
- 3 mm
- Broj modula:
- 2
- Maks. otpornost na udarce (g):
- 15 g
- Otpornost na vlagu:
- 95 % RH
- Funkcija:
- Bistabilni kontaktili RBS
- Napon napajanja:
- 230 V
- I (AC1):
- 20 A
- Tip napona :
- AC
- Broj NO kontakata:
- 3
- Broj NC kontakata:
- 1
- Nazivna frekvencija:
- 50/60 Hz
- Nazivna struja:
- 20 A
- Broj polova:
- 4
- Vijak priključka:
- M4 (glavni krug) / M3 (upravljački krug)
- Nazivni poprečni presek:
- 110 mm²
- Moment zatezanja:
- 1.2 Nm
- IP zaštita:
- IP20
- Temperatura okoline:
- -25/55 °C
- Tip montaže:
- Montaža na DIN šinu TH 35
- Nazivni radni napon (V AC):
- 440 V
- Nazivni izolacioni napon:
- 440 V
- Termička struja Ith:
- 20 A
- Širina:
- 35 mm
- Pd:
- 6 W
- Broj električnih ciklusa:
- 10.000
- Broj mehaničkih ciklusa:
- 100.000
- Standardi:
- IEC/EN 60669-2-2
22 Logistika
Proizvod
- EAN code for a single product
- 3838400075482
- Težina
- 200 g
- Net width
- 35,2 mm
- Net height
- 90 mm
- Net depth
- 67,44 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 4 pcs
- EAN code for a basic packaging
- 3838895639732
- Basic packaging weight
- 0,8 kg
- Basic Packaging Dimensions Height
- 94 mm
- Basic Packaging Dimensions Width
- 72 mm
- Basic Packaging Dimensions Depth
- 150 mm
- Basic packaging volume
- 1,015 dm³
Transportno pakovanje
- Transport packaging quantity
- 48 pcs
- EAN code for a transport packaging
- 3838895639749
- Transport packaging weight
- 10 kg
- Transport Packaging Dimensions Height
- 215 mm
- Transport Packaging Dimensions Width
- 175 mm
- Transport Packaging Dimensions Depth
- 450 mm
- Transport packaging volume
- 16,931 dm³
- Pallet quantity
- 2.832 pcs
- Customs tariff
- 85364900
16 ETIM
- Built-in depth
- 60 mm
- Suitable for manual operation
- Da
- Number of contacts as normally closed contact
- 1
- Mounting method
- DIN rail
- Voltage type (supply voltage)
- AC
- Rated switch current
- 20 A
- Number of contacts as normally open contact
- 3
- Type of control voltage 1
- AC
- Function
- Mechanical switch
- Width in number of modular spacings
- 2
- Supply voltage(Min)
- 230 V
- Control voltage 1(Min)
- 230 V
- Frequency control voltage 1(Min)
- 50 Hz
- Control voltage 1(Max)
- 230 V
- Frequency control voltage 1(Max)
- 60 Hz
- Supply voltage(Max)
- 400 V
ETIM klasifikacija – verzija 9.0
