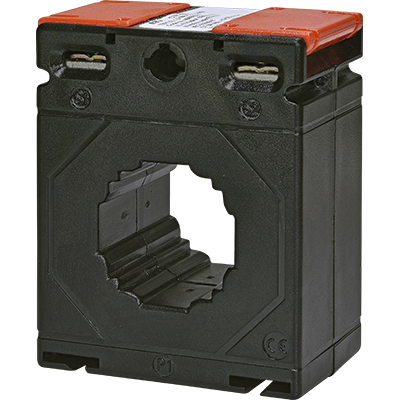

Strujni transformatori

Uvod

ETI serija proizvoda

Serija ETIMETER nudi sveobuhvatan asortiman mjernih strujnih transformatora koji omogućavaju precizno i pouzdano mjerenje struje za različite primjene. Projektovani su u skladu s međunarodnim standardima i odlikuju se visokom tačnošću, osiguravajući precizno mjerenje i pouzdanu zaštitu.

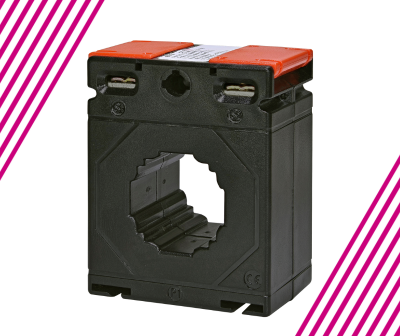

ETIMETER CTR-30 serija – Jednofazni mjerni strujni transformatori

Serija CTR-30 obuhvata jednofazne mjerne strujne transformatore namijenjene za širok raspon primjena.

Ključne karakteristike serije CTR-30:

• Različite mogućnosti montaže: Serija CTR-30 omogućava montažu na sabirnicu ili na DIN šinu, pružajući fleksibilnost pri ugradnji. Pribor za montažu isporučuje se u kompletu.
• Priključna stezaljka s poklopcem: Opremljena je priključnom stezaljkom s poklopcem, čime nije potrebna viljuškasta stopica te se osigurava sigurnost i usklađenost sa stepenom zaštite IP20.
• Visoka tačnost: Serija CTR-30 dostupna je u klasama tačnosti 0,5 i 1, što omogućava precizno mjerenje struje za pouzdano mjerenje i zaštitu.
• Širok raspon prijenosnih omjera: Dostupan je veliki izbor omjera primarne i sekundarne struje za različite primjene. Dostupni omjeri su 50/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5 i 600/5.
• Robusna konstrukcija: Kućište serije CTR-30 izrađeno je od polikarbonata ojačanog s 10 % staklenih vlakana, samogasivog materijala klasifikovanog prema UL 94V-0. Takva konstrukcija osigurava dugotrajan i pouzdan rad u zahtjevnim uslovima.

Primjena

Mjerni strujni transformatori imaju ključnu ulogu u različitim primjenama:

• Precizno mjerenje električne energije: Omogućavaju tačno mjerenje struje za brojila električne energije u industrijskim, komercijalnim i elektrodistributivnim sistemima radi obračuna potrošnje.
• Nadzor elektroenergetskih sistema: Mjerni strujni transformatori koriste se u mrežnim analizatorima za praćenje parametara kao što su struja, napon, faktor snage i frekvencija.
• Zaštitni relejni sistemi: Strujni transformatori dovode signal struje do zaštitnih releja koji otkrivaju kvarove i izdvajaju neispravne dijelove elektroenergetskog sistema radi zaštite opreme i sigurnog rada.
• Korekcija faktora snage: Mjerni strujni transformatori koriste se u automatskim sistemima za kompenzaciju faktora snage (PFC) za mjerenje struje i regulaciju kompenzacije reaktivne snage radi povećanja energetske efikasnosti.

Princip rada mjernih strujnih transformatora:

• Primarni namotaj: Primarni namotaj sastoji se od malog broja zavoja vodiča većeg presjeka i spojen je serijski s vodičem kroz koji protiče velika struja.
• Sekundarni namotaj: Sekundarni namotaj sastoji se od većeg broja zavoja vodiča manjeg presjeka i povezan je s mjernim instrumentima ili zaštitnim relejima.
• Magnetna jezgra: Feromagnetna jezgra povezuje primarni i sekundarni namotaj.

Kada struja protiče kroz primarni namotaj, stvara magnetno polje u jezgri. To magnetno polje inducira proporcionalnu struju u sekundarnom namotaju. Odnos između primarne i sekundarne struje naziva se prijenosni omjer strujnog transformatora. Na primjer, strujni transformator omjera 100:5 daje sekundarnu struju od 5 A kada kroz primarni namotaj protiče struja od 100 A.
