Ručice i pribori za LBS

Uvod

ETI serija proizvoda

Pribor za teretne sklopke LBS

• Pomoćni kontakti: Pomoćni kontakti mogu se ugraditi na LBS sklopke za rano preklapanje i signalizaciju položaja 0 i I. To je korisno za upravljačka kola.
• Poklopci priključaka: Poklopci priključaka pružaju zaštitu od slučajnog dodira i odvajanje faza. Također imaju perforirane otvore koji omogućavaju praćenje temperature bez uklanjanja poklopaca.

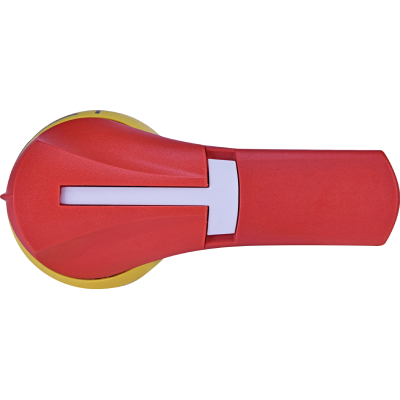

• Direktne ručice: Direktne ručice dostupne su za direktno upravljanje sklopkom.
• Vanjske ručice: Vanjske ručice omogućavaju upravljanje s udaljene lokacije, primjerice izvan ormara. Dostupne su u različitim izvedbama, uključujući ručice za upravljanje preko vrata sa zaštitom IP65.
• Osovine za ručice za upravljanje preko vrata: Dostupne su različite dužine osovina kako bi odgovarale različitim zahtjevima ugradnje.
• Vodilica osovine: Vodilica olakšava poravnanje produžetka osovine s vanjskom ručicom, posebno kod dužih osovina.
• Zaštitni poklopci priključaka: Pružaju dodatnu zaštitu i odvajanje faza na priključcima.
• Zaštitna pregrada priključaka: Može se koristiti za dodatnu zaštitu priključaka.


Pribor za preklopne sklopke LBS 1-0-2

• Ručice i osovine:
  • Direktne ručice: Dostupne u crnoj boji za direktno upravljanje.
  • Osovine za ručice za upravljanje preko vrata: Dostupne u različitim dužinama (npr. 200 mm, 320 mm, 500 mm) i dimenzijama (npr. 10×10 mm, 15×12 mm, 15×15 mm) kako bi odgovarale različitim zahtjevima ugradnje. Neke osovine dimenzija 15×12 mm imaju različite dimenzije na svakoj strani (12×12 mm s jedne strane i 15×15 mm s druge strane).
  • Ručice za upravljanje preko vrata: Dostupne su ručice sa zaštitom IP65 i sivom ili plavom prednjom stranom (osovine nisu uključene).
  • Vodilica osovine: Ovaj pribor olakšava poravnanje produžetka osovine s vanjskom ručicom i omogućava odstupanje do 15 mm. Obavezna je za osovine duže od 320 mm.
• Pomoćni kontakti: Omogućavaju rano preklapanje i signalizaciju za položaje 0 i I. Povezuju se na upravljačko kolo pomoću 6,35 mm Faston priključaka i imaju električku izdržljivost od 30.000 radnih ciklusa. Jedna kataloška oznaka uključuje komplet pomoćnih kontakata (jedan za položaj 1 i jedan za položaj 2), a u kućište sklopke mogu se ugraditi najviše dva kompleta. Za modele LBS2000-3200 CO uključena su dva kompleta pomoćnih kontakata (dva za položaj 1 i dva za položaj 2).
• Zaštitni poklopci priključaka: Omogućavaju gornju i donju zaštitu od direktnog dodira priključaka ili spojnih dijelova. Perforacije omogućavaju daljinsku termografsku kontrolu bez uklanjanja poklopaca. Također osiguravaju odvajanje faza kod sklopki LBS 160-630 CO. Svaka kataloška oznaka uključuje 3 komada (za 3-polne izvedbe) ili 4 komada (za 4-polne izvedbe) za gornje ili donje priključke, pa je za zaštitu svih priključaka potrebno naručiti dvije kataloške oznake.
• Zaštitne pregrade priključaka: Uključene su uz modele LBS2000-3200A. Za potpunu zaštitu gornjih i donjih priključaka također su potrebne dvije kataloške oznake.
• Spojne sabirnice: Omogućavaju povezivanje dva priključka napajanja istog pola za nazivne struje od 2000 A do 3200 A. Također omogućavaju povezivanje s gornje ili donje strane. Za nazivnu struju 3200 A spojni elementi (dio A) tvornički su povezani, dok se kompleti vijaka naručuju zasebno. Spojne sabirnice dostupne su za nazivne struje od 160 A do 3200 A. Svaka kataloška oznaka uključuje jednu spojnu sabirnicu, pa ih je potrebno naručiti zasebno za svaki pol. Različiti dijelovi spojnih sabirnica uključuju dio A, komplet vijaka – dio B, T-element – dio C, ugaoni element – dio D i sabirnicu – dio E.
