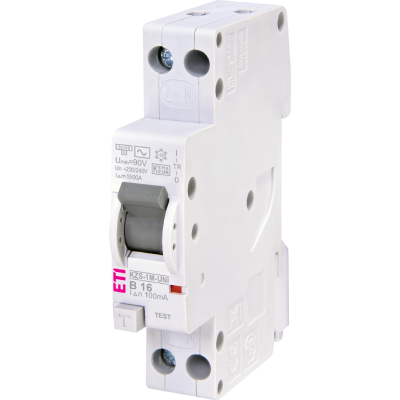

Residualna i prekostrujna zaštita RCBO

Jednopolno preklapanje:

Prekida samo fazni pol, dok neutralni pol ostaje trajno povezan.

Rad zavisan od napona:

Radi pri naponima iznad 85 V.

Mogućnost plombiranja:

Omogućava zaštitu od neovlaštenog rukovanja.

Poboljšana zaštita:

Pruža bolju zaštitu priključaka od slučajnog dodira dijelova pod naponom.

Mogućnost plombiranja:

Omogućava sigurno zaključavanje u položajima ON i OFF.

Testna tipka:

Omogućava korisnicima provjeru funkcionalnosti diferencijalne zaštite.

Posebne izvedbe:

Dostupne s LED indikacijom statusa, B karakteristikom i AFDD funkcijom.

Dvostrano napajanje:

Omogućava priključivanje napajanja s gornje ili donje strane radi veće fleksibilnosti ugradnje.

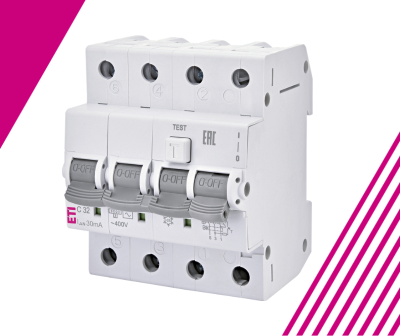

Dvopolne i četveropolne izvedbe:

KZS-2M je dvopolni RCBO, dok je KZS-4M dostupan u tropolnoj i četveropolnoj izvedbi.

Pomoćni kontakt (PS KZS-2M/4M):

Omogućava daljinsku signalizaciju statusa RCBO-a.

Jasna indikacija statusa:

LED diode jasno signaliziraju preopterećenje/kratki spoj, diferencijalnu struju i ručno upravljanje.

Indikacija unutrašnjeg položaja kontakata:

Vizuelna potvrda stanja kontakata (otvoreni ili zatvoreni).

Sprječavanje požara:

Otkriva i prekida električne lukove, sprječavajući moguće požare uzrokovane neispravnim ožičenjem.

Funkcija samotestiranja:

Osigurava ispravan rad AFD funkcije.

LED indikacija kvara:

Signalizira različite vrste kvarova pomoću specifičnih sekvenci treptanja.

Zaštita od prekostruje:

RCBO ima termomagnetni mehanizam isključenja sličan MCB-u. Kada dođe do prekostruje, termički element se zagrijava, uzrokujući savijanje bimetalne trake koja aktivira isključenje električnog kruga. U slučaju kratkog spoja, magnetni element reaguje trenutno stvaranjem snažnog magnetnog polja koje aktivira mehanizam isključenja.

Zaštita od diferencijalne struje:

RCBO koristi osjetljivi transformator za mjerenje diferencijalne struje koji neprekidno prati struju kroz fazni i neutralni vodič. Kada se detektuje diferencijalna struja, u mjernoj zavojnici inducira se mala struja koja aktivira relej za isključenje RCBO-a i prekida električni krug.

Tip AC:

Osjetljiv na čisto sinusoidalne izmjenične diferencijalne struje.

Tip A:

Osjetljiv na sinusoidalne izmjenične diferencijalne struje i pulsirajuće istosmjerne diferencijalne struje.

Tip B:

Osjetljiv na sinusoidalne izmjenične diferencijalne struje, pulsirajuće istosmjerne diferencijalne struje i glatke istosmjerne diferencijalne struje. Vrijednosti isključenja definisane su do 1 kHz.

• Broj polova: Odgovara broju aktivnih vodiča koje RCBO štiti (npr. 1P+N za jednofazne, 3P+N za trofazne instalacije).
• Nazivna struja (In): Maksimalna struja koju RCBO može trajno provoditi bez isključenja.
• Nazivna diferencijalna struja (I∆n): Osjetljivost RCBO-a koja određuje nivo diferencijalne struje pri kojem dolazi do isključenja.

• Karakteristika isključenja: Definiše vrijeme reakcije zaštite od prekostruje i najčešće je dostupna u B ili C karakteristici. RCBO-i s B karakteristikom osjetljiviji su i pogodni za zaštitu osjetljive elektronske opreme, dok su RCBO-i s C karakteristikom namijenjeni električnim krugovima s većim uklopnim strujama, poput onih s motorima.
• Nazivna prekidna moć kratkog spoja: Označava maksimalnu struju kratkog spoja koju RCBO može sigurno prekinuti.
• Tip diferencijalne struje: Oblik diferencijalne struje koji je RCBO projektovan da detektuje (AC, A, B).
