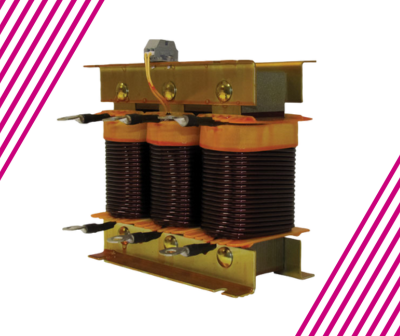

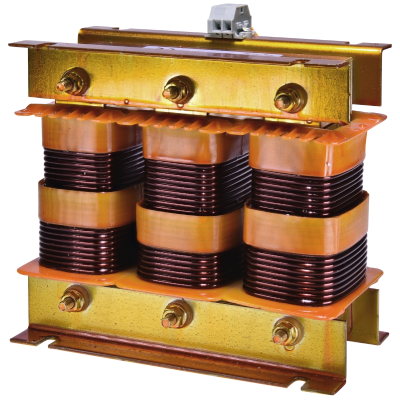

Prigušnice

• Magnetni limovi s malim gubicima: Izrađeni od magnetnih limova s malim gubicima, što osigurava visoku efikasnost i minimalne energetske gubitke.
• Izolacija klase F: Izrađeni s bakarnim vodičima izolacije klase F (155 °C) za trajni rad, što osigurava odličnu termičku otpornost.
• Termički zaštitni relej: Opremljeni termičkim zaštitnim relejem za zaštitu od pregrijavanja.
• Ventilirana konstrukcija: Namotaji su međusobno odvojeni radi boljeg provjetravanja i efikasnijeg odvođenja toplote.
• Standardni faktori prigušenja: Dostupni s faktorima prigušenja 7 % i 14 %, uz rezonantne frekvencije 189 Hz i 134 Hz za mreže frekvencije 50 Hz.
• Usklađenost sa standardima: Filteri su u skladu sa standardima IEC 60289 i IEC 60076.
• Dozvoljeno preopterećenje: Projektovani s dozvoljenim preopterećenjem od 1,07 × In (struja).
• Linearnost induktivnosti: Linearnost induktivnosti je pri 1,60 × In.
• Ispitni napon: Filteri imaju ispitni napon od 4 kV.
• Stepen zaštite: Filteri imaju stepen zaštite IP00.

Filteri serije HFL imaju sljedeće tehničke karakteristike:

• Tolerancija "L": 3 %.
• Toplotna izolacija: Filteri su projektovani s toplotnom izolacijom za rad pri visokim temperaturama.
• Temperatura okoline: Rad pri temperaturi okoline do 45 °C.
• Temperaturna klasa: F (155 °C).
• Maksimalna temperatura namotaja: Maksimalna temperatura namotaja ne smije prelaziti 90 °C.
• Faktori prigušenja: 7 % i 14 %.
• Rezonantne frekvencije: 189 Hz za faktor prigušenja 7 % i 134 Hz za faktor prigušenja 14 % u mreži frekvencije 50 Hz.
• Materijal vodiča: Dostupni s bakarnim (Cu) i aluminijskim (Al) vodičima.
• Kompatibilnost s kondenzatorima: Namijenjeni za upotrebu s LPC kondenzatorima.

Serija HFL obuhvata različite modele s različitim nazivnim reaktivnim snagama i materijalima vodiča:

• HFL 7/x Cu: Filteri s bakarnim vodičem i faktorom prigušenja 7 %.
  • Dostupni u rasponu od 5 kVAr do 100 kVAr.
• HFL 14/x Cu: Filteri s bakarnim vodičem i faktorom prigušenja 14 %.
  • Dostupni u rasponu od 5 kVAr do 50 kVAr.
• HFL 7/x Al: Filteri s aluminijskim vodičem i faktorom prigušenja 7 %.
  • Dostupni u rasponu od 20 kVAr do 50 kVAr.
• HFL 14/x Al: Filteri s aluminijskim vodičem i faktorom prigušenja 14 %.
  • Dostupni u rasponu od 20 kVAr do 50 kVAr.

Napomena: Oznaka „x” u nazivu proizvoda predstavlja nazivnu reaktivnu snagu filtera u kVAr.

Odabir odgovarajućeg filtera zasniva se na više faktora, kao što su vrsta opterećenja, nivo harmonijskog izobličenja i zahtijevana kompenzacija. Tabele u katalogu mogu se koristiti kao referenca za odabir odgovarajućeg filtera.

• Filteri s faktorom prigušenja 7 % uglavnom se koriste u mrežama s izraženim prisustvom 5. i viših harmonika.
• Filteri s faktorom prigušenja 14 % pogodni su za mreže s izraženim prisustvom 3. harmonika.

• Filtere je potrebno povezati serijski s kondenzatorima kako bi se formirao podešeni rezonantni krug.
• Potrebno je osigurati odgovarajuću ventilaciju oko filtera kako bi se spriječilo pregrijavanje.
• Za pravilnu montažu i ugradnju potrebno je pridržavati se mehaničkih dimenzija navedenih u katalogu.
