Pribor za RCBO

Uvod

ETI serija proizvoda

Ovaj pribor proširuje funkcionalnost i mogućnosti nadzora RCBO-a:

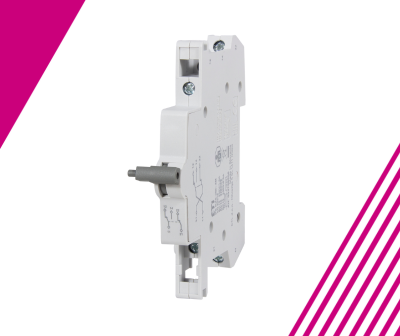

1. Pomoćni kontakt PS KZS-2M/4M

Osnovna funkcija pomoćnog/signalnog kontakta je omogućavanje daljinske indikacije statusa RCBO-a (npr. isključen ili uključen). To je korisno za nadzor električnog sistema na daljinu ili za integraciju sa sistemima za upravljanje zgradama.

• Ovaj pomoćni kontakt posebno je dizajniran za upotrebu s RCBO-ima serije KZS-2M i KZS-4M.
• Koristi se za daljinsku signalizaciju statusa RCBO-a i postavlja se s desne strane RCBO-a.
• PS KZS-2M/4M može se ugraditi i naknadno.
• Ugradbena širina ovog pomoćnog kontakta iznosi 0,5 modula (9 mm).
• Prilikom ugradnje RCBO mora biti isključen.
• Ovaj pomoćni kontakt može se koristiti s RCBO-ima proizvedenim nakon 1. 10. 2018. Datum proizvodnje vidljiv je na donjoj strani proizvoda ili iznad testne tipke i mora biti veći od 18401.
• Priključci su sigurni na dodir (stezaljke).
• Tehnički podaci:
  • Nazivni napon: 230 V AC/DC, 110 V DC
  • Nazivna frekvencija: 50/60 Hz, DC
  • Stepen zaštite: IP20 (IP40)
  • Kapacitet priključaka: 1,5 mm²
  • Vijak priključka: M3 PH1
  • Moment zatezanja priključka: maks. 0,5 Nm
  • Radna temperatura: -25 °C ... +40 °C
  • Temperatura skladištenja: -40 °C ... +70 °C
  • Kontakti: 1× NC (normalno zatvoren), 1× NC/NO (normalno zatvoren/normalno otvoren)
  • Položaj ugradnje: proizvoljan
• Standardi: EN 62019
• Status priključaka AUX kontakta prekidača:
  • NO (normalno otvoreni kontakt): Uspostavlja kontakt pri aktiviranju.
  • NC (normalno zatvoreni kontakt): Prekida kontakt pri aktiviranju.
• 1 – kontakt, 0 – bez kontakta.
• Kompatibilnost: Tabela na stranici 64 prikazuje kompatibilnost:
  • KZS-2M: kompatibilan
  • KZS-4M 3P: kompatibilan
  • KZS-4M 3P+N: kompatibilan
  • KZS-1M, KZS-1M-FN, KZS-2M2P, KZS-4M2P, AFDD: nije kompatibilan

Ovaj pribor predstavlja vrijedno proširenje funkcionalnosti ASTI RCBO asortimana, omogućavajući daljinski nadzor i integraciju u složenije električne instalacije radi povećanja sigurnosti i boljeg nadzora sistema.
