Pribor Eticonnect

Ove univerzalne komponente kompatibilne su s cijelim ETICONNECT asortimanom, pružajući osnovne funkcije za svaki sklop rednih stezaljki.

Krajnji nosači

Krajnji nosači su ključni za sigurno pričvršćivanje rednih stezaljki na TH35 DIN šine, sprječavajući pomicanje ili odvajanje:

• ES-BTO (opružni tip): Ovaj nosač se postavlja direktno na šinu bez vijaka, što ga čini idealnim za brzu ugradnju ili kada vijci za pričvršćivanje šine imaju visoke glave.
• ES-BT/3 (vijčani tip): Za maksimalnu stabilnost, ovaj nosač se pričvršćuje na TH35 šinu pomoću vijka.

Označavanje i identifikacija

Jasno i trajno označavanje je ključno za jednostavnu identifikaciju, otklanjanje kvarova i održavanje:

• Oznake za označavanje (ES-NU0851 serija): Ove oznake dimenzija 8 x 5,1 mm prikladne su za sve tipove rednih stezaljki s nazivnim presjecima od 2,5 mm² do 240 mm². Izrađene su od bijelog polikarbonata s crnim otiskom i dostupne su prazne ili s velikim izborom unaprijed ispisanih brojeva i simbola (L1, L2, L3, N, PE itd.).
• Nosači za štampanje po narudžbi: Za prilagođene naljepnice koriste se nosači ES-PTM (40 x 16,5 mm) i ES-PTMS (40 x 7 mm). Oni se kombiniraju s praznim oznakama (ES-TAP1640AW i ES-TAP407AW) koje se mogu štampati po potrebi pomoću SmartPrint štampača.

Zaštitni poklopci

Zaštitite sklop rednih stezaljki od slučajnog dodira, prašine i neovlaštenog pristupa pomoću naših prozirnih PVC poklopaca:

• ES-PZM serija: Isporučuju se u dužinama od 2 m, a montiraju se na poliamidne nosače koji odgovaraju standardnim DIN šinama.
  • ES-PZM.4: Za redne stezaljke ukupnih dimenzija do približno 58 mm.
  • ES-PZM.6: Za redne stezaljke ukupnih dimenzija većih od 58 mm.

Dostupan je širok raspon dodatne opreme za prilagodbu i poboljšanje funkcionalnosti naših robusnih stezaljki na vijak.

Završne ploče i pregrade

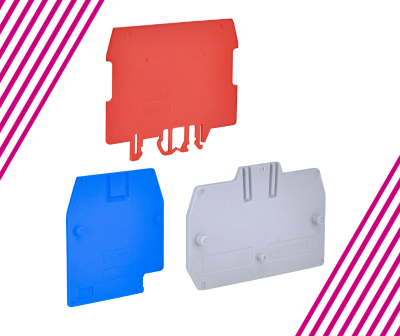

• Završne ploče (ESC-PT serija): Svaki sklop rednih stezaljki zahtijeva izolacijsku završnu ploču na otvorenoj strani. Ove ploče imaju isti profil kao redna stezaljka za koju su namijenjene i mogu se koristiti za odvajanje krugova ili povećanje izolacijskih razmaka. Dostupne su za većinu ESC serija, dok visokostrujne ESC-GPA izvedbe (70-240 mm²) imaju potpuno zatvorenu konstrukciju i ne zahtijevaju ih.
• Pregrade (ESC-DFU serija): Ovi crveni poliamidni separatori koriste se za vizualno razlikovanje pojedinih krugova ili povećanje izolacijskih razmaka između susjednih rednih stezaljki ili sabirnih mostova.
• Izolacijske pregrade za mostove (ESC-DFM serija): Posebno dizajnirane za osiguravanje potrebnog izolacijskog razmaka između susjednih poprečnih spojeva (mostova) radi sprječavanja električnog proboja.

Poprečni spojevi (mostovi) i sabirni mostovi

• Sistem „Easy Bridge“ (PTC/PTP serija): Ovaj sistem koristi utične mostove bez vijaka za brzo i sigurno povezivanje. Mostovi se mogu umetnuti u dvostruki utor, omogućavajući poprečna i izmještena povezivanja. Nakon umetanja, imaju ugrađenu zaštitu IPXXB.
  • PTC serija: Neizolirani mostovi dostupni u izvedbama s 2 i 10 polova. Preporučuje se upotreba s zaštitnim poklopcem u obliku slova U (ESC-PRP).
  • PTP serija: Izolirani mostovi (crveni ili plavi) dostupni u izvedbama s 2, 3 i 10 polova.

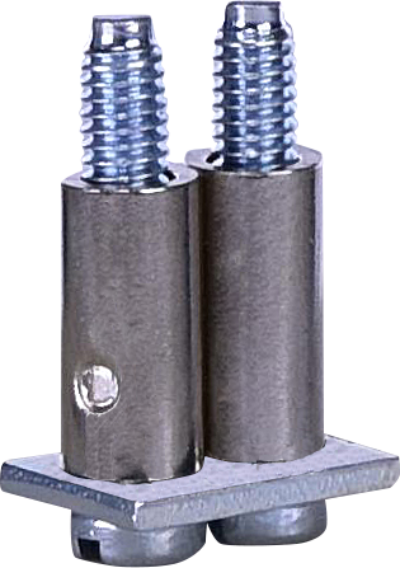

• Trajni poprečni spojevi (ESC-POF): Za čvrsto povezivanje dvije susjedne redne stezaljke, ESC-POF mostovi sastoje se od ploče, dva vijka i dvije čahure.
• Sabirni mostovi (ESC-PMP): Ovi mostovi, koji se koriste s ESC-CPM vijcima i čahurama, omogućavaju povezivanje više rednih stezaljki i dostupni su za modele 16 mm² i 35 mm².

Specijalizirana dodatna oprema

• Za mjerne rastavne stezaljke (ESC-SCB):
  • Izolirane utičnice (ESC-PSD): Ove crvene utičnice se pričvršćuju vijcima na tijelo stezaljke i omogućavaju sigurnu priključnu tačku za ispitne sonde.
  • Kratkospojne ploče (ESC-SCB.6/PO): Dostupne u izvedbama s 2 i 4 pola, koriste se za izradu posebnih poprečnih spojeva i omogućavaju istovremeno uzemljenje strujnih transformatora.
• Za blokove držača osigurača (ESC-SFR):
  • LED indikatori (ESC-LED): Za ESC-SFR.4 modele, ovi krugovi signaliziraju kada je osigurač pregorio. Pogodni su za AC i DC krugove.
  • Provodni elementi: Puni mesingani cilindar (ESC-CO/05) može se umetnuti umjesto osigurača i koristiti kao rastavni element. Dostupan je i uložak za držač diode (ESC-SFR/3A).

Dodatna oprema za ESH seriju dizajnirana je da nadopuni njenu tehnologiju brzog povezivanja bez alata:

• Završne ploče (ESH-EFC/PT serija): Izolacijske završne ploče dostupne su za svaki model, uključujući prolazne, višestruke i višeznačne izvedbe, u sivoj i plavoj boji.
• Poprečni spojevi / mostovi (ESH-EFB serija): Sistem „Easy Bridge“ za Push-In stezaljke koristi 10-polne izolirane mostove u crvenoj ili plavoj boji.
  • Mostovi se mogu jednostavno skratiti na željenu dužinu za povezivanje bilo kojeg broja susjednih stezaljki.
  • Umeću se u dvostruki utor i ne zahtijevaju dodatnu izolacijsku zaštitu. Mostovi su dostupni za različite presjeke stezaljki (npr. ESH-EFB.1, ESH-EFB.2, ESH-EFB.4, ESH-EFB.6).

ESP serija podržana je širokim izborom dodatne opreme za fleksibilne konfiguracije otporne na vibracije:

• Završne ploče (ESP-HMT serija): Posebne završne ploče dostupne su za svaki tip i presjek redne stezaljke sa oprugom, uključujući prolazne, uzemljivačke, višeznačne i modele za distribuciju potencijala.
• Pregrade (separatori):
  • ESP-DFH: Crvene poliamidne pregrade koje se koriste za vizualno odvajanje grupa stezaljki ili povećanje izolacijskih razmaka.
  • ESP-DFM/500: Specijalna crvena izolacijska pregrada koja osigurava izolacijski razmak između susjednih poprečnih spojeva.
• Poprečni spojevi i mostovi (ESP-PTC/PTP serija): Redne stezaljke sa oprugom također koriste sistem „Easy Bridge“ bez vijaka i s umetnim spojevima. Ovi mostovi podržavaju poprečna i izmještena povezivanja te imaju ugrađenu IPXXB zaštitu nakon umetanja. Dostupni su neizolirani (PTC) ili izolirani u crvenoj i plavoj boji (PTP).
• Dodatna oprema za distribuciju potencijala (ESP-HMR): Ovi distribucijski blokovi dizajnirani su za povezivanje sa standardnim ESP-HMM prolaznim stezaljkama pomoću PTC mostova. Važno: Za povezivanje mosta s distribucijskom stezaljkom potrebno je odrezati njegov drugi pin.
• Specijalne oznake za označavanje: Najmanje stezaljke sa oprugom 1,5 mm² (ESP-HMM.1, ESP-HTE.1) zahtijevaju posebne trake za označavanje kao što su ESP-SHZ i ESP-SH004S, jer nisu kompatibilne sa standardnim ES-NU oznakama.
