Uvod

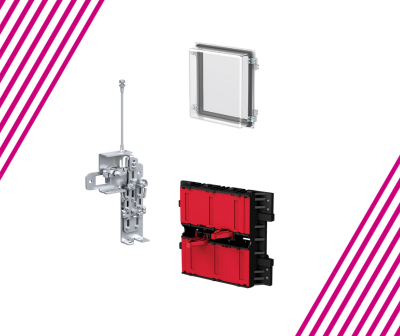

Dostupan pribor za glavni uređaj, postolje, kao i zasebno navedene komponente.
Nemate proizvode u korpi. Molimo vas da posjetite naš katalog proizvoda da biste dodali proizvode u korpu.

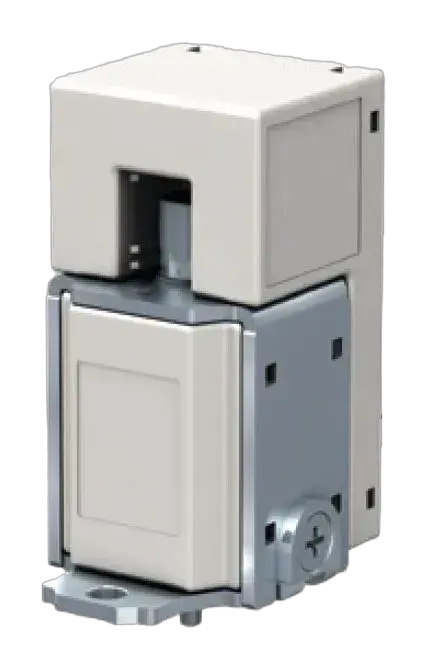

Pregledaj proizvodePribor ACB
ETI serija proizvoda
- Motor za navijanje opruge: Koristi se za motorno upravljanje. Motorni pogoni dostupni su u različitim AC/DC naponima, uključujući 110 V, 220 V, 24 V, 48 V i 125 V.
- Zavojnica za uključenje: Koristi se za uključenje prekidača. Dostupna za AC/DC 110 V, 220 V i DC 24 V, 48 V, 125 V, kao i AC 380 V i 440 V.
- Okidač na daljinsko isključenje (SHT): Koristi se za isključenje prekidača. Dostupan za AC/DC 110 V, 220 V i DC 24 V, 48 V, 125 V, kao i AC 380 V i 440 V.
- Sekundarni SHT okidač: Dodatni okidač na daljinsko isključenje. Dostupan u istim naponskim rasponima kao i primarni SHT okidač. UVT zavojnica i sekundarni okidač ne mogu se ugraditi istovremeno.
- Nadzor okidača: Omogućava nadzor okidača na daljinsko isključenje.
- UVT zavojnica (okidač pri podnaponu): Isključuje prekidač kada napon padne ispod zadane vrijednosti. Dostupna za AC/DC 110 V, 220 V i DC 24 V, 48 V, 125 V, kao i AC 380 V i 440 V. Ne može se koristiti istovremeno sa sekundarnim okidačem (SI).
- Pomoćni prekidač (AUX): Standardna izvedba ACB prekidača uključuje 5 pari pomoćnih kontakata (5x NO i 5x NC).
- Ušica za podizanje: Namijenjena rukovanju i ugradnji.
- Mehaničko međusobno zaključavanje: Omogućava mehaničko povezivanje operacija uključenja i isključenja za 2 ili 3 prekidača. Zahtijeva komplet za vanjsku ugradnju i unaprijed ugrađene komponente u glavnom uređaju (označene s „B0“ u šifri za naručivanje). Dostupni su kompleti za 2-smjerno i 3-smjerno međusobno zaključavanje za različite okvire i broj polova, za izvlačne i fiksne izvedbe.
- Međufazna izolaciona pregrada: Osigurava izolaciju između faza.
- Zaključavanje ON/OFF tipke: Sprječava nenamjerno rukovanje ON ili OFF tipkom i može se zaključati s do tri lokota.
- OCR (relej prekostrujne zaštite): Opremljen naprednim mogućnostima nadzora napajanja, uključujući nadzor temperature, evidentiranje kvarova i pohranu podataka. Različite izvedbe (N, A, P, H) nude različite zaštitne funkcije i mogućnosti. OCR pruža zaštitu od preopterećenja, kratkotrajnog preopterećenja, trenutnog kratkog spoja i zemljospoja (karakteristike L, S, I i G).
- Zaključavanje ključem: Osigurava sigurnost održavanjem stanja međusobnog zaključavanja te sprječava električno ili ručno uključenje kada je prekidač otvoren. Ugrađuje se na glavni uređaj i naručuje dodavanjem oznake „AB“ u šifru za naručivanje. Dostupne su dvije izvedbe: zaključavanje u uključenom (ON) i isključenom (OFF) položaju.
- Zaštita od pogrešnog umetanja: Sprječava nepravilno umetanje.
- Blok za pričvršćivanje.
- Brojač: Mehanički 5-cifreni brojač koji prikazuje broj izvršenih ON-OFF ciklusa ACB prekidača.
- Tipka za resetovanje OCR-a i alarmnog prekidača: Namijenjena resetovanju releja prekostrujne zaštite i alarmnog prekidača.
- Testni kratkospojnik: Namijenjen ispitivanju.
- Ručica za izvlačenje/uvlačenje: Integrisana u kućište radi jednostavnijeg održavanja i podešavanja tokom rada.
- Kontroler vremenskog kašnjenja za UVT: Koristi se s UVT zavojnicom za izvedbe s vremenskim kašnjenjem.
- Modul za sprječavanje daljinskog uključenja.
- Modul za nadzor temperature.
- Kratki „b“ kontakt: Dostupan samo za sisteme s automatskim priključenjem i povezuje se na priključke 51 i 52.
- Položajni prekidač: Ne može se koristiti u preklapajućim konfiguracijama i može se ugraditi samo s desne strane postolja. Dostupne su različite izvedbe s različitim konfiguracijama kontakata za položaje TEST, CONNECTED, ISOLATED i INSERTED.
- Mehaničko međusobno zaključavanje: Može se koristiti za do 3 uređaja u izvlačnoj i fiksnoj izvedbi.
- Međufazna izolaciona pregrada.
- Mehanički upravljani ćelijski prekidač.
- Zaštita od pogrešnog umetanja.
- Sigurnosna zaštitna zavjesa: Dio standardne opreme.
- Zaštita od električnog luka.
- Zaštitni poklopac upravljačkih priključaka: Dostupan samo za sisteme s automatskim priključenjem.
- Izvedbe rastavnih prekidača: Dostupne za sve nazivne struje.
- Prilagođena retrofit rješenja: Novi proizvodi mogu se razviti radi kompatibilnosti i jednostavne ugradnje prema dimenzijama postolja, faza, polova, uzemljenja i priključaka prethodno ugrađenih ACB prekidača. Time se izbjegava zamjena sabirnica i kućišta, skraćuje vrijeme izvođenja radova i omogućava zamjena bez prekida.
- Podešavanje priključaka sabirnica: Priključci sabirnica mogu se postaviti u horizontalni ili vertikalni položaj za modele EPL/EPH okvira A (630 A do 1600 A) i okvira B (2000 A do 3200 A). Za nazivne struje iznad 4000 A potrebne su dodatne komponente. Dostupni su i prednji priključci namijenjeni primjenama s ograničenim prostorom.
- Prirubnica vrata: Osigurava zaštitu IP20. Za zaštitu IP31 potrebno je odabrati prirubnicu vrata s brtvom. IP poklopac omogućava zaštitu IP55.
- Zaštitni poklopac protiv prašine: Stepen zaštite IP52.
- Naponski modul (EPLH-VM): Potreban pri primjeni OCR releja tipa P i H.
- IR senzor temperature: Omogućava pouzdano i precizno mjerenje izvora topline u rasponu od -5 °C do 250 °C te je integrisan u uređaj. Za tačna mjerenja potrebno ga je ugraditi uz odgovarajući izolacioni razmak (50–80 mm) i usmjeriti prema nereflektirajućoj površini (preporučuje se mat crni premaz).
- Napredna OCR zaštita: Omogućava naprednu prekostrujnu zaštitu za zahtjevne primjene.
- 100% kapacitet provođenja struje kroz N pol: Neutralni vodič projektovan je da provodi 100% struje opterećenja faznih vodiča, čime se osigurava učinkovito upravljanje neuravnoteženostima sistema te povećavaju sigurnost i pouzdanost, posebno u primjenama s visokim sadržajem harmonika ili jednofaznim opterećenjima.
