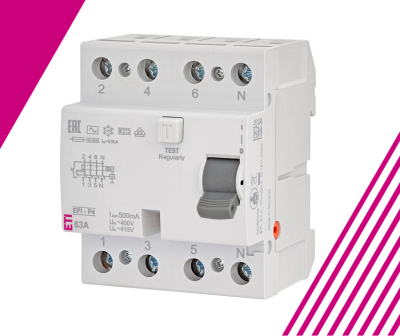

Prekidači sa diferencijalnom zaštitom RCCB

Trenutni:

Isključuje odmah nakon detekcije diferencijalne struje. Ovaj tip se najčešće koristi u jednostavnim kućnim instalacijama. Maks. vrijeme isključenja 40 ms (Inst.).

S kratkim vremenskim kašnjenjem (tip G/KV):

Ima kratko kašnjenje isključenja kako bi se spriječila neželjena isključenja usljed prolaznih struja. RCCB-ovi tipa K pogodni su za instalacije s elektronskim komponentama, gdje su prolazne struje češće. Vrijeme kašnjenja min. 10 ms i maks. 40 ms (G/KV).

Selektivni (tip S):

Projektovan s dužim vremenom kašnjenja isključenja, omogućavajući da prvo isključe nizvodni trenutni RCCB-ovi u slučaju kvara. RCCB-ovi tipa S najčešće se ugrađuju na početku instalacije radi selektivnog isključenja. Također su otporniji na udarne struje. Vrijeme kašnjenja min. 40 ms i maks. 150 ms (S).

Reset izvedba (R):

Kod Reset izvedbe položaj ručice jasno pokazuje razlog isključenja, čime se sprječavaju greške korisnika i uvijek jasno pokazuje da li je isključenje sistema bilo namjerno (ručno).

Izvedba 127 V:

Za primjenu u sistemima s nazivnim naponom nižim od standardnog sistemskog napona (na primjer 110 V, 125 V ili 127 V).

NL izvedba:

Priključak neutralnog vodiča nalazi se na lijevoj strani, što omogućava upotrebu standardnih sabirnica (1P, 3P) za povezivanje RCCB-ova i MCB-ova.

Električni podaci:

• Nazivni napon
• Nazivna struja
• Nazivna frekvencija
• Nazivni izolacioni napon
• Nazivni impulsni podnosivi napon
• Vršna podnosiva struja
• Nazivna diferencijalna radna struja
• Nazivna uslovna struja kratkog spoja
• Nazivna uklopna i prekidna moć
• Minimalni radni napon
• Zavisnost od napona
• Klasa izolacije

Mehanički podaci:

• Izdržljivost (broj ciklusa)
• Otpornost na udarce
• Otpornost na vibracije
• Veličina kućišta
• Visina i širina uređaja
• Stepen zaštite
• Kapacitet priključaka
• Vijak priključka
• Moment zatezanja priključka
• Debljina sabirnice
• Radna temperatura
• Temperatura skladištenja i transporta
• Otpornost na klimatske uslove
• Indikator položaja kontakata
• Položaj ugradnje
• Mogućnost napajanja
• Posebne funkcije poput Reset funkcionalnosti

Pri odabiru odgovarajućeg RCCB-a potrebno je uzeti u obzir nekoliko faktora:

• Broj polova: Odnosi se na broj aktivnih vodiča koje RCCB štiti (npr. 2-polni za jednofazne, 4-polni za trofazne instalacije).
• Nazivna struja: Maksimalna struja koju RCCB može trajno provoditi bez isključenja.
• Nazivna diferencijalna struja: Osjetljivost RCCB-a koja određuje nivo diferencijalne struje pri kojem dolazi do isključenja.
• Vrijeme isključenja: Brzina kojom RCCB prekida električni krug nakon detekcije diferencijalne struje.
• Tip diferencijalne struje: Oblik diferencijalne struje koji RCCB može detektovati (AC, A, B, B+).

AC tip – trenutni:

Najpogodniji za jednostavne kućne električne krugove koji napajaju samo konvencionalna opterećenja kao što su rasvjeta sa žarnom niti, električni štednjaci ili otporni grijači; nema elektronskih uređaja, pa je detekcija čistih sinusoidalnih struja curenja dovoljna.

A tip – trenutni:

Namijenjen modernim domaćinstvima ili manjim kancelarijama u kojima jednofazni elektronski uređaji (LCD televizori, računari, štampači, veš mašine, mašine za pranje posuđa...) mogu stvarati pulsirajuće istosmjerne struje kvara.

A tip G/KV (kratko vremensko kašnjenje) i A tip S (selektivni):

Koriste se kao uzvodni uređaji kada je više RCCB-ova povezano serijski. Njihova otpornost na udarne struje od 3 kA i ugrađeno vremensko kašnjenje sprječavaju neželjena isključenja i osiguravaju selektivnost u razdjelnim ormarima i usponskim vodovima u stambenim objektima.

F tip (EFI-F):

Za jednofazne uređaje s frekventnim pretvaračima koji stvaraju diferencijalne struje miješanih frekvencija (veš mašine, usisivači, mašine za pranje posuđa...).

B tip – trenutni:

Štiti trofazne instalacije koje koriste frekventne pretvarače ili ispravljače, kao što su pogoni liftova, dizalice, pumpe s regulacijom brzine, UPS sistemi, fotonaponski inverteri na AC strani i AC punjači električnih vozila. Reaguje na glatke istosmjerne struje curenja do 1 kHz.

B tip G/KV i B tip S:

Ugrađuju se u glavne razvodne ormare instalacija s velikim brojem pretvarača (industrijske proizvodne linije, velike fotonaponske elektrane, stanice za brzo punjenje) gdje su velike uklopne struje i selektivnost između uzvodnih i nizvodnih RCCB-ova od ključne važnosti; otpornost na udarne struje od 3 kA i odgođeno isključenje sprječavaju neželjena isključenja uz pravilnu koordinaciju s nizvodnim RCCB-ovima.

B⁺ tip – trenutni:

Koristi se kada iste instalacije moraju zadovoljiti povećane zahtjeve za zaštitu od požara (VDE 0664-400) ili kada pretvarači stvaraju visokofrekventne diferencijalne struje do 20 kHz; tipične primjene uključuju velike solarne elektrane, pokretne stepenice, napojne vodove podatkovnih centara i moderne pogone velike brzine.
