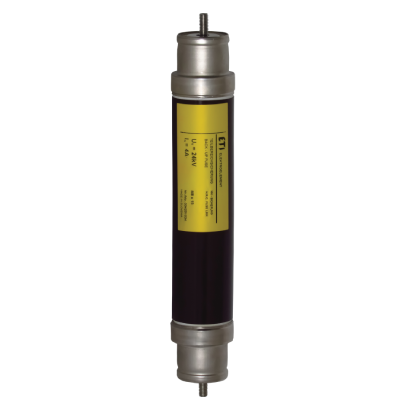

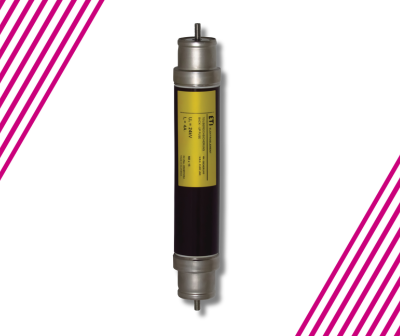

ETI HV (visokonaponski strujno ograničavajući osigurači) tipa VVT TD3 dizajnirani su za zaštitu uređaja u sklopnim postrojenjima i druge opreme (distribucijski transformatori, energetski kondenzatori, srednjenaponski motori) od toplinskih i dinamičkih efekata kratkih spojeva i prekomjernih struja.
ETI visokonaponski osigurači projektovani su tako da osiguraju stabilne i pouzdane tehničke karakteristike. Glazirana porculanska cijev (proizvedena u vlastitoj ETI fabrici keramike) izuzetno je otporna na mehanička i termička opterećenja. Galvanski zaštićene kontaktne kape izrađene od elektrolitičkog bakra presvučene su niklom (Ni) ili kalajem (Sn), odnosno na zahtjev kupca srebrom (Ag). Kape se pritiskanjem uvaljuju u žlijeb cijevi. Nepropusnost ovog spoja osigurana je posebnom zaptivkom otpornom na starenje i visoke temperature. Konstrukcija i način proizvodnje topljivih elemenata osiguravaju precizne tolerancije i stabilne vremensko-strujne karakteristike. Topljivi elementi namotani su na keramički nosač i električno zavareni na posebne bakrene trake. Unutrašnjost cijevi ispunjena je kvarcnim pijeskom tačno određene granulacije i hemijskog sastava. Pijesak osigurava dobro i pouzdano gašenje električnog luka.
Važan element u konstrukciji osigurača je i sistem udarača. Dio tog sistema je temperaturno osjetljiv element koji reaguje u slučaju povećanja temperature osigurača iz različitih razloga. Sistem reaguje na način da kratkotrajna preopterećenja ne uzrokuju nepotrebno prekidanje strujnog kruga osiguračem. Tek kada se prekorače nedozvoljene vrijednosti temperature, osigurač putem udarnog pina otvara sklopni aparat. Zbog ovih karakteristika, ETI „termalni“ udarni pin pogodan je za zaštitu osigurača ugrađenih u kućišta ili SF6 sklopna postrojenja, kod kojih su potrebne dodatne zaštitne funkcije od nedozvoljenih temperatura.
ETI MV/VV visokonaponski osigurači usklađeni su sa sljedećim standardima i specifikacijama:
IEC 60282-1 „Strujno ograničavajući osigurači“, izdanje 8.0 iz 2020-04
DIN 43625 „Hochspannungs-Sicherungen; Nennspannung 3,6 bis 36kV; maβe für Sicherungseinsätze”
VDE 0670 T402, Wechselstromschaltgeräte für Spannungen über 1kV, "Auswahl von strombegrenzenden Sicherungseinsätzen für Transformatorstromkreise”
IEC TR 62655 „Priručnik i vodič za primjenu visokonaponskih osigurača"
IEC 60644 „Specifikacija visokonaponskih osigurača za primjenu u motornim strujnim krugovima”
IEC 60549 „Visokonaponski osigurači za vanjsku zaštitu paralelnih kondenzatora”
KEMA certifikati tipskog ispitivanja prekidne sposobnosti
Izvještaji o ispitivanju za verzije 25kV, 38.5kV, 40.5kV i 42kV
Nazivni napon (Un): 10/24 kV
Nazivna struja: 2A, 4A
Dimenzija „e“: 235 mm (u skladu sa DIN i IEC standardima)
Prečnik cijevi „d“: 54 mm
Obje opcije (2 i 4 A) konstruisane su za pouzdan rad, osiguravajući optimalnu zaštitu naponskih transformatora u različitim visokonaponskim okruženjima.
Visokonaponski strujno ograničavajući osigurači su ključne komponente u električnim sistemima, namijenjene zaštiti opreme i održavanju sigurnosti rada. Ovi osigurači su posebno konstruisani za brzo i efikasno prekidanje struja kvara, ograničavajući količinu energije oslobođene tokom kratkog spoja. Brzim prekidanjem strujnog kruga, VN osigurači su namijenjeni zaštiti uređaja u sklopnim postrojenjima i druge opreme (distributivnih transformatora, energetskih kondenzatora, SN motora) od termičkih i dinamičkih efekata kratkih spojeva i nadstruja. Vremensko-strujne karakteristike ovih visokonaponskih osigurača odgovaraju standardu IEC 60282-1, tačka 3.3.3. Rezervni osigurač.
Strujno ograničavajući osigurači rade korištenjem naprednih materijala i precizne konstrukcije koja brzo reaguje na pojavu nadstruje. Sadrže topljivi element smješten unutar izolacionog tijela, koji se pri prekomjernoj struji topi i stvara električni luk koji se gotovo trenutno gasi. Ova sposobnost značajno smanjuje propuštenu energiju, čime se umanjuju termička i mehanička naprezanja okolnog sistema. Ovi osigurači su idealni za primjene u kojima visoke struje kvara predstavljaju ozbiljan rizik.
Široko korišteni u elektroenergetskom, industrijskom i sektoru obnovljivih izvora energije, visokonaponski strujno ograničavajući osigurači pružaju pouzdano rješenje za zaštitu električne infrastrukture. Pogodni su za ugradnju u:
unutrašnja i vanjska RMU (Ring-Main Units) sklopna postrojenja
SF6 izolovana kućišta
posebne uslove rada (različite od normalnih uslova, opisanih u tački 4.1. standarda IEC 60282-1).
