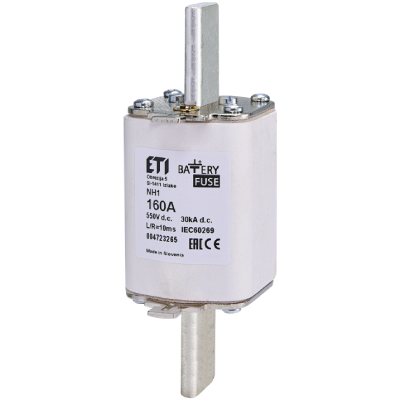

Osigurači za baterijske sisteme NH

Baterijski topljivi osigurači ključne su komponente dizajnirane za zaštitu sistema za pohranu energije u baterijama od kratkih spojeva i prekomjernih struja. Ovi topljivi osigurači posebno su projektirani kako bi zadovoljili specifične zahtjeve baterijskih sistema, osiguravajući sigurnost i pouzdanost ovih sve važnijih rješenja za pohranu energije. Baterijski topljivi osigurači ključni su za sprječavanje oštećenja baterija i povezane opreme u slučaju kvara.

Opće specifikacije:

• Prekidna sposobnost: Visoka prekidna sposobnost prikladna za zaštitu baterija.
• Vremensko-strujne karakteristike: Topljivi osigurači imaju strmu karakteristiku koja osigurava brzo prekidanje struja kratkog spoja (unutar 5 sekundi).
• Gubici snage: Niski gubici snage pri nazivnoj struji i pri 0,7 puta nazivne struje.
• Predtaljivi džulov integral: Ova vrijednost navedena je za svaki tip topljivog osigurača i pokazuje količinu energije koju topljivi element može podnijeti prije početka taljenja.
• Radni džulov integral: Ova vrijednost pokazuje ukupnu energiju koju osigurač može podnijeti prije prekidanja strujnog kruga.

Specifične informacije o serijama:

• NH00C i NH00: Ove veličine dostupne su za primjene 80 V DC.
• NH1C i NH1: Ove veličine dostupne su za primjene 440 V DC.
• NH00: Dostupan za primjene 550 V DC.
• NH1, NH2 i NH3: Dostupni su za primjene 550 V, 700 V i 800 V DC, s posebnom 3L izvedbom za 800 V DC.
• NH gBat XL: Dizajnirani za primjene 1500 V DC.

Dodatne informacije:

• Odabir osigurača: Radna tačka mora biti na odgovarajućoj udaljenosti ispod krivulje, a tačka kratkog spoja mora biti iznad područja tolerancije krivulje.
• Gubici snage: Prilikom odabira rastavljača osigurača potrebno je uzeti u obzir gubitke snage topljivog osigurača. Gubici snage pri maksimalnoj radnoj struji (Pd(IB)) mogu se izračunati pomoću formule: Pd(IB)=(IB/In)² x Pd(In).
• Paralelno povezivanje: Za povećanje nazivne struje topljivi osigurači mogu se povezati paralelno, ali primjenjuju se određena pravila. Topljivi osigurači moraju biti istog tipa, veličine i nazivne vrijednosti, a nazivna struja mora biti manja od zbroja pojedinačnih topljivih osigurača.
• Utjecaj temperature: Temperatura okoline utječe na nazivnu struju i potrebno je primijeniti faktor temperaturnog smanjenja.
• Indikatori: Neki topljivi osigurači dostupni su sa standardnim indikatorom i udarnim indikatorom.
