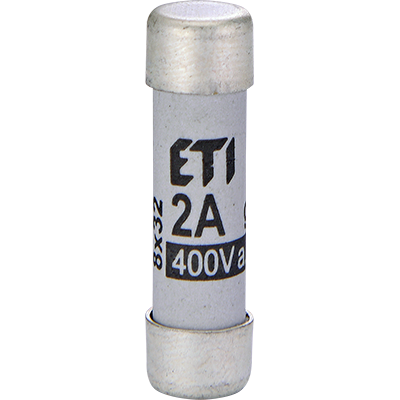

Osigurači C

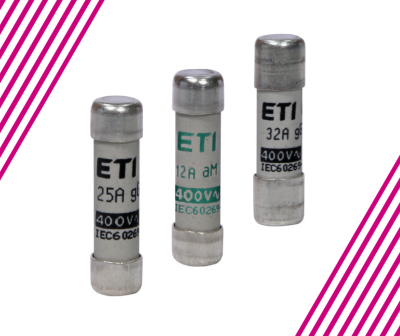

C niskonaponski osigurači su cilindrični osigurači namijenjeni za zaštitu električnih instalacija, upravljačkih kola i signalnih kola od preopterećenja i struja kratkog spoja. Usklađeni su s međunarodnim standardima (IEC 60269-1 i IEC 60269-2) i mogu raditi pri naponima do 690 V. Zahvaljujući robusnoj konstrukciji i visokoj prekidnoj moći, široko se koriste u industrijskim primjenama.

CH8 serija

• Dimenzije: 8 x 32 mm
• Nazivni napon: 400 V AC
• Nazivna prekidna moć: 20 kA

CH10 serija

• Dimenzije: 10 x 38 mm
• Nazivni napon: 500 V AC (modeli od 25 A i 32 A dostupni su na 400 V)
• Nazivna prekidna moć: 120 kA

CH14 serija

• Dimenzije: 14 x 51 mm
• Nazivni napon: 690 V AC (modeli od 32 A do 50 A dostupni su na 500 V)
• Nazivna prekidna moć: 120 kA

CH22 serija

• Dimenzije: 22 x 58 mm
• Nazivni napon: 690 V AC (modeli od 100 A i 125 A dostupni su na 500 V)
• Nazivna prekidna moć: 120 kA

Materijal i konstrukcija:

• Materijal kućišta: keramika
• Materijal kontaktnih dijelova: bakar ili posrebreni bakar

Karakteristika topljenja:

• Karakteristike topljenja gG (za opću zaštitu) i aM (za zaštitu motora).

Disipacija snage:

• ETI za svaki model osigurača navodi vrijednosti disipacije snage (Pd), što može biti korisno pri razmatranju toplinskih uslova u instalaciji.
