Uvod

PV odvodnici prenapona, poznati i kao uređaji za zaštitu od prenapona (SPD), ključni su za zaštitu fotonaponskih (PV) sistema od prenaponskih događaja uzrokovanih udarima groma ili drugim električnim smetnjama. Ovi uređaji dizajnirani su za ograničavanje napona i odvođenje struje prenapona dalje od osjetljive PV opreme, kao što su solarni paneli i inverteri, čime se sprječavaju oštećenja i osigurava dugoročna pouzdanost sistema.

Karakteristike

Standardi

Usklađeni su sa standardom IEC 61643-31:2018 i drugim relevantnim standardima.

Radna temperatura

-40 °C do +85 °C.

Dopuštena radna vlažnost

5 % do 95 %.

Toplinsko odvajanje: Svaki odvodnik opremljen je toplinskom zaštitom koja ga odvaja od električne mreže u slučaju prekoračenja dopuštene vrijednosti.

Vizualna indikacija: Vizualni indikator prikazuje status varistora, pri čemu zelena oznaka označava normalan rad, a crvena oznaka označava oštećenje.

Daljinska signalizacija (RC): Neki modeli uključuju kontakte za daljinsku signalizaciju za nadzor statusa odvodnika.

Montaža: Svi modeli dizajnirani su za jednostavnu montažu na DIN šinu od 35 mm.

Materijal kućišta: Izrađeno od termoplastičnog materijala sa stepenom samogasivosti UL 94 V-0.

ETI serija proizvoda

Naša proizvodna linija uključuje ETITEC seriju prenaponskih odvodnika, dizajniranih za sveobuhvatnu zaštitu fotonaponskih (PV) sistema. Serija uključuje prenaponske odvodnike tipa 1+2 i tipa 2.

Ova serija je dizajnirana za zaštitu od direktnih i indirektnih atmosferskih pražnjenja i namijenjena je za upotrebu u PV sistemima. Sadrži topologiju strujnog kola koja se sastoji od tri varistorska stepena, pri čemu je svaki zaštićen uređajem za termičko odvajanje.

Glavne karakteristike:
- Visoke struje pražnjenja.
- Visok nivo zaštite.
- Optička indikacija neispravnog uređaja (zelena za ispravan rad, crvena za kvar).
- Daljinska signalizacija (samo RC verzija).
- Montaža na DIN šinu (EN 60715).
- MOV varistor kao zaštitni element.
- Termička zaštita koja odvaja odvodnik od električne mreže u slučaju prekoračenja dozvoljenih vrijednosti.
- Utični dizajn za brzu zamjenu modula sa mehanizmom za zaključavanje.
- Zaštita od ugradnje nekompatibilnih modula.
- Dodatna zaštita od kontakta sa dijelovima pod naponom i međusobnog dodira vodiča.
- Priključak do 35mm².
- Usklađenost: IEC 61643-31:2018+A1:2014.

Karakteristike prenaponske zaštite:
- ETITEC M T12 PV: Ukupna struja pražnjenja (ITotal) do 12,5 kA (10/350 μs) i do 60 kA (8/20 μs).

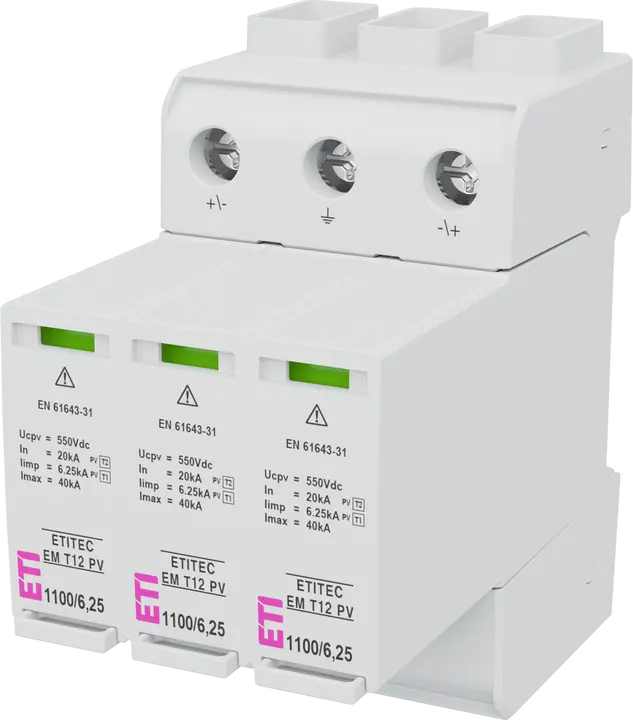

- ETITEC EM T12 PV: Ukupna struja pražnjenja (ITotal) do 6,25 kA (10/350 μs) i do 65 kA (8/20 μs).
Način zaštite: (+) - PE, (-) - PE, (+) - (-).
Ugradnja: Ovi odvodnici trebaju se koristiti na strani stringa i pretvarača PV sistema. Ako je udaljenost između stringa i pretvarača manja od 10 metara, dovoljan je samo jedan ETITEC odvodnik.
Nivo zaštitnog napona (Up): Manji od 3,8 kV ili 5 kV, zavisno od modela.
Vrijeme odziva (tA): Manje od 25 ns.
Radni temperaturni opseg (Ta): -40°C do +85°C.
Dozvoljena radna vlažnost (RH): 5% do 95%.
Nadmorska visina (maks.): 4000 m za ETITEC M T12 PV i 2000 m za ETITEC EM T12 PV.
Specifični modeli:
- ETITEC M T12 PV 1100/12,5 Y i ETITEC M T12 PV 1500/12,5 Y.
- ETITEC EM T12 PV 1100/6,25 Y i ETITEC EM T12 PV 1500/5 Y.
Dimenzije i pakovanje: Jedinica DIN 43880 dimenzije 3 TE.

Ova serija je dizajnirana za zaštitu od indirektnih atmosferskih pražnjenja u PV sistemima. Topologija strujnog kola sastoji se od dva ili tri varistorska stepena, pri čemu je svaki zaštićen uređajem za termičko odvajanje.

Glavne karakteristike:
- Visoke struje pražnjenja.
- Visok nivo zaštite.
- Optička indikacija neispravnog uređaja (zelena za ispravan rad, crvena za kvar).
- Daljinska signalizacija (samo RC verzija).
- Montaža na DIN šinu (EN 60715).
- MOV varistor kao zaštitni element.
- Metalni prihvat za lakšu montažu na DIN šinu.
- Modularni dizajn.
- Priključak do 35mm².

Karakteristike prenaponske zaštite: Ukupna struja pražnjenja (ITotal) do 20 kA ili 50 kA (8/20 μs).
Način zaštite: (+) - PE, (-) - PE, (+) - (-).
Ugradnja: Kao i kod T12 serije, T2 odvodnici se ugrađuju na strani stringa i pretvarača PV sistema. Ako je udaljenost između stringa i pretvarača manja od 10 m, dovoljan je jedan ETITEC uređaj.
Radni temperaturni opseg (Ta): -40°C do +85°C.
Dozvoljena radna vlažnost (RH): 5% do 95%.
Nadmorska visina (maks.): 4000 m.
Specifični modeli:
- ETITEC M T2 PV 250/20 Y, 600/20 Y, 1100/20 Y i 1500/20 Y.
- ETITEC EM T2 PV 1100/20 Y i 1500/15 Y.
Nivo zaštitnog napona (Up): Manji od 1 kV, 2 kV, 3,8 kV ili 5 kV, zavisno od modela.
Vrijeme odziva (tA): Manje od 25 ns.
Dimenzije i pakovanje: Jedinica DIN 43880 dimenzije 3 TE za ProTec T2-xxxxPV-3+0-L i 1 TE za ProTec T2-xxxPV-L-P.
Razlika između ETITEC M T2 PV i ETITEC EM T2 PV: ETITEC EM T2 PV je ekonomična verzija bez mehanizma za zaključavanje modula i razlikuje se od ETITEC M T2 PV po sivoj boji ETI logotipa.

Ova serija prenaponskih zaštitnih uređaja razvijena je za zaštitu od direktnih i indirektnih pražnjenja i namijenjena je novoj generaciji PV pretvarača sa izlaznim naponom od 800V AC (linijski napon).

Glavne karakteristike:
- SPD tip 1 i tip 2.
- Uc do 950V.
- Kapacitet pražnjenja – Iimp 12,5 kA i Imax do 50 kA.
- Utični dizajn.
- Termička zaštita.
- Optička indikacija neispravnog uređaja (zelena za ispravan rad, crvena za kvar).
- Daljinska signalizacija (samo RC verzija).
- Usklađenost: IEC 61643-11:2011, EN 61643-11:2012+A11:2018.
Karakteristike prenaponske zaštite: Iimp iznosi 12,5 kA, a Imax do 50 kA.
Specifični modeli: ETITEC M T12 950/12,5 4Y i ETITEC M T12 950/12,5 4Y RC.
Dimenzije i pakovanje: širina 72 mm i maksimalna visina 86 mm.

Ova serija prenaponskih zaštitnih uređaja razvijena je za zaštitu od indirektnih pražnjenja i namijenjena je novoj generaciji PV pretvarača sa izlaznim naponom od 800V AC (linijski napon).

Glavne karakteristike:
- SPD tip 2.
- Uc do 950V.
- Kapacitet pražnjenja - Imax do 40 kA.
- Utični dizajn.
- Termička zaštita.
- Optička indikacija neispravnog uređaja (zelena za ispravan rad, crvena za kvar).
- Daljinska signalizacija (samo RC verzija).
- Usklađenost: IEC 61643-11:2011, EN 61643-11:2012+A11:2018.
Karakteristike prenaponske zaštite: Imax do 40 kA.
Specifični modeli: ETITEC M T2 950/20 4Y i ETITEC M T2 950/20 4Y RC.
Dimenzije i pakovanje: širina 72 mm i maksimalna visina 86 mm.

Ova serija štiti novu generaciju PV mrežnih pretvarača sa izlaznim naponom od 800V (linijski napon). Topologija strujnog kola sastoji se od tri ili četiri paralelno povezana varistorska modula, pri čemu je svaki pol opremljen vizuelnom indikacijom.

Glavne karakteristike:
- AC prenaponska zaštita tip 2.
- Nazivna struja pražnjenja (In): 20 kA.
- Maksimalna struja pražnjenja (Imax): 40 kA.
- Utični modul za svaku fazu.
- Opcija daljinske signalizacije.
- Usklađenost: IEC 61643-11 i EN 61643-11, UL1449 izd.4.
Karakteristike prenaponske zaštite: Nazivna struja pražnjenja (In) iznosi 20 kA, a maksimalna struja pražnjenja (Imax) iznosi 40 kA.
Specifični modeli: ETITEC V T2 690/20 3+0 RC i ETITEC V T2 690/20 4+0 RC.
Dimenzije i pakovanje: širina 72 mm i visina 90 mm.

Primjena

ETITEC M T12 PV: Prikladan za instalacije na otvorenom prostoru.

ETITEC EM T12 PV: Prikladan za krovne instalacije.

ETITEC (E)M T2 PV odvodnici se obično koriste na strani stringa i invertera PV sistema.

ETITEC (E)M T2 PV namijenjeni su za objekte bez vanjske zaštite od groma.
