Mrežni analizatori

Mrežni analizator END20LRS ističe se visokom tačnošću mjerenja, lako čitljivim LCD ekranom s pozadinskim osvjetljenjem i povoljnom cijenom u odnosu na širok raspon funkcija mjerenja. Predstavlja idealan alat za kontrolu i nadzor parametara kvaliteta električne energije i potrošnje energije u različitim industrijama, komunalnim preduzećima i javnim objektima.

Ključne karakteristike END20LRS analizatora:

• Namijenjen za nadzor električnih parametara i kvaliteta električne energije u trofaznim ili jednofaznim niskonaponskim i visokonaponskim mrežama.
• Omogućava precizna mjerenja različitih električnih veličina i nudi širok raspon mogućnosti konfiguracije prikaza parametara.
• Mogućnost direktnog priključenja ili povezivanja putem strujnih i naponskih transformatora.
• Podržava Modbus protokol i impulsni izlaz za jednostavan prijenos podataka prema brojilima električne energije.
• Visoka klasa tačnosti za pouzdana mjerenja.
• Opremljen jednim relejnim izlazom za alarmnu signalizaciju i jednim impulsnim izlazom.
• Programabilni izlazni relej za dodatnu funkcionalnost i prilagođavanje.
• Mjerenje snage W, energije Wh, prividne snage VA, reaktivne snage VAR i reaktivne energije VARh za detaljan uvid u potrošnju energije.
• Funkcija mjerenja maksimalne potrošnje za svaku fazu radi praćenja i analize opterećenja.
• Stepen zaštite prednje strane IP65.

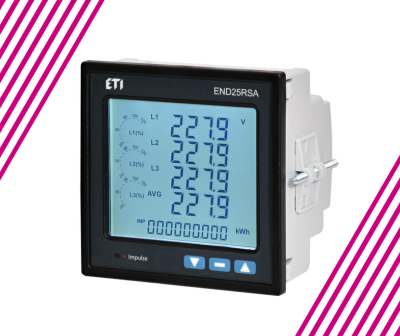

END25RSA i END25ETHA namijenjeni su za mjerenje ključnih električnih parametara u trofaznim četverožičnim, trofaznim trožičnim i jednofaznim dvožičnim mrežama. Mjere aktivnu, reaktivnu i prividnu energiju, snagu i druge važne parametre, što ih čini svestranim alatima za analizu elektroenergetskih sistema.

Ključne karakteristike:

• Mjerenje 85 parametara, uključujući THD i harmonike napona i struje do 31. harmonika, za detaljnu analizu kvaliteta električne energije.
• Potpuno prilagodljiv LCD ekran s mogućnošću programiranja 28 nezavisnih prikaza.
• Dva opcionalna izlaza kod modela END25RSA, koji se mogu konfigurirati kao impulsni izlaz za mjerenje energije, granični izlaz ili vremenska funkcija.
• END25ETHA ima RTC (sat stvarnog vremena) za precizno vremensko označavanje mjerenja.
• END25ETHA posjeduje 8 MB Flash memorije za arhiviranje mjerenja i analizu historijskih podataka.
• Funkcije zapisivanja podataka kod END25ETHA uključuju zapis događaja, vremenski zapis i zapis profila opterećenja.
• LCD ekran s pozadinskim osvjetljenjem za dobru vidljivost u svim uslovima.
• Daljinski pristup mjerenim parametrima putem RS-485 (Modbus RTU) ili Ethernet interfejsa (Modbus TCP/IP).
• Svi uređaji mogu se konfigurirati i nadzirati pomoću besplatnog econ softvera na računaru.

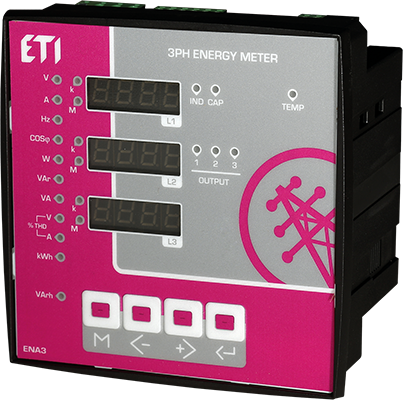

Mrežni analizatori ENA3 i ENA3D su trofazni analizatori namijenjeni mjerenju električnih parametara različitih opterećenja u industriji. Mjere napon, struju, faktor snage (cos φ), snagu (W, VAr, VA), pojedinačna i ukupna harmonijska izobličenja napona i struje, radne sate i temperaturu okoline.

Ključne karakteristike:

• Dostupne su dvije izvedbe: ENA3 za montažu na vrata ormara i ENA3D za montažu na DIN šinu.
• Integrisani ekran prikazuje parametre za svaku fazu posebno.
• Tri nezavisna programabilna beznaponska relejna izlaza za prilagođene alarmne funkcije i integraciju u sistem.
• Programabilni alarmi za podnapon, prenapon, prekostruju, frekvenciju, nizak faktor snage (cos φ) i ukupno harmonijsko izobličenje (THD).
• Mjerenje faktora snage cos φ za induktivna i kapacitivna opterećenja (četiri kvadranta).
• Mjerenje trofaznog napona i struje.
• Mjerenje W, Wh, VA, VAR i VARh.
• Mjerenje pojedinačnog i ukupnog harmonijskog izobličenja napona i struje (THD).
• Evidencija radnih sati.
• Mjerenje temperature okoline.
• TTL serijski interfejs s RJ11 priključkom.
• Podrška za vlasnički protokol i MODBUS RTU.

Mrežni analizator ENA33LCD namijenjen je za precizan nadzor ključnih električnih parametara u trofaznim i jednofaznim mrežama. Omogućava tačno mjerenje kontinuiranog napona i struje u skladu sa standardom EN 61000-4-30, zbog čega je pogodan za zahtjevne primjene koje zahtijevaju visoku tačnost mjerenja.

Ključne karakteristike:

• Podržava nadzor TN, TT i IT (virtualni N) trofaznih mreža.
• Tri naponska i tri strujna ulaza za sveobuhvatan nadzor sistema.
• Izračunavanje struje neutralnog vodiča.
• Kontinuirana frekvencija uzorkovanja od 6,4 kHz za registraciju brzih prijelaznih pojava i preciznu analizu kvaliteta električne energije.
• Mjerenje THD U i THD I.
• Mjerenje neparnih harmonika napona i struje do 19. harmonika za faze L1, L2 i L3.
• Izračunavanje faktora snage (L1) i cosφ (L1, L2, L3).
• Mjerenje P+/-, Q+/- i S (L1, L2, L3, ∑).
• Mjerenje aktivne energije E+/-, reaktivne energije L+/- i reaktivne energije C+/-.
• Usklađenost sa standardom EN 61000-4-30.
• Mjerenje međufaznog napona od 0 do 520 V AC.
• Memorija za pohranu maksimalnih i minimalnih srednjih vrijednosti.
• Memorija za evidentiranje posljednjih 20 prekida napajanja.
• Sat stvarnog vremena sa superkondenzatorskim napajanjem.
• RS485 komunikacijski interfejs s Modbus RTU protokolom.
