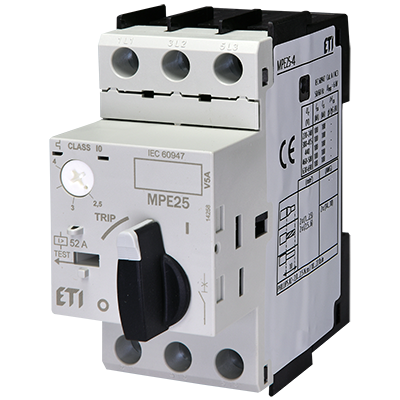

Motorni zaštitni prekidač

• Raspon struja: Od 0,4 A do 52 A, za širok raspon snaga elektromotora.
• Termička zaštita od preopterećenja: Podesivi termički okidači ("a okidači") omogućavaju precizno podešavanje nazivne struje elektromotora koji se štiti.
• Magnetska zaštita od kratkog spoja: Fiksno podešeni magnetski okidači kratkog spoja ("n okidači"), podešeni na 12 puta nazivnu struju, osiguravaju pouzdanu zaštitu od kratkog spoja i nesmetano pokretanje elektromotora.
• Pokretanje bez osigurača: Mogu se kombinovati s kontaktorima za izradu pokretačkih kombinacija bez osigurača.
• Širok raspon radnih temperatura: Pogodni za primjenu u različitim klimatskim uslovima, uz dozvoljenu temperaturu okoline od -20 °C do +55 °C pri punoj nazivnoj struji.

• Raspon struja: Od 0,16 A do 80 A, za još širi raspon primjena elektromotora.
• Fiksni okidač kratkog spoja: Omogućava zaštitu pomoću fiksno podešenog okidača kratkog spoja na 13 puta nazivnu struju (Iu).
• Osjetljivost na ispad faze: U skladu sa standardom IEC/EN 60947-4-1, osigurava zaštitu od ispada faze.
• Temperaturna kompenzacija: Osigurava pouzdane karakteristike okidanja pri različitim temperaturama okoline.
• Funkcija glavnog prekidača: Može se koristiti i kao glavni prekidač za dodatnu funkcionalnost.
• Velika prekidna moć: Modeli MPE25 do 10 A pri 400/415 V imaju vlastitu zaštitu, dok modeli iznad 10 A imaju prekidnu moć od 50 kA pri 400/415 V. Modeli MPE80 imaju prekidnu moć od 60 kA pri 380 V.
• Fleksibilne mogućnosti montaže: Dostupan je širok izbor pribora, uključujući rotacione ručice za montažu na vrata ormara, izolaciona kućišta, kućišta za ugradnu montažu i priključne stezaljke za jednostavnu ugradnju.

Elektromotori su neizostavan dio brojnih industrijskih i komercijalnih primjena, gdje pokreću mašine, pumpe, ventilatore i drugu opremu. Izloženi su različitim električnim kvarovima koji mogu uzrokovati oštećenja, zastoje u radu i visoke troškove popravke. Motorni zaštitni prekidači imaju ključnu ulogu u smanjenju tih rizika, štiteći elektromotore od:

• Preopterećenja: Nastaje kada elektromotor duže vrijeme radi sa strujom većom od svoje nazivne vrijednosti. To može dovesti do pregrijavanja, oštećenja izolacije i pregorijevanja motora.
• Kratkog spoja: Nastaje kada se u električnom kolu formira put vrlo malog otpora, što uzrokuje nagli porast struje. Kratki spoj može izazvati ozbiljna oštećenja elektromotora, instalacija i druge opreme.
• Ispada faze: Nastaje kada dođe do gubitka jedne ili više faza napajanja. To uzrokuje neravnomjerno opterećenje elektromotora, pregrijavanje i moguća oštećenja.

Motorni zaštitni prekidači objedinjuju dva osnovna mehanizma zaštite:

• Termička zaštita od preopterećenja: Štiti elektromotor od preopterećenja pomoću bimetalne trake koja se zagrijava pri povećanoj struji. Zagrijavanjem se bimetal savija i aktivira mehanizam okidanja prekidača, prekidajući napajanje elektromotora. Vrijeme okidanja obrnuto je proporcionalno veličini struje, pa veće prekostruje uzrokuju brže isključenje.
• Magnetska zaštita od kratkog spoja: Omogućava trenutno isključenje u slučaju kratkog spoja. Nagli porast struje stvara jako magnetsko polje koje trenutno aktivira mehanizam okidanja i prekida struju kvara.

Motorni zaštitni prekidači dostupni su u različitim izvedbama prilagođenim različitim primjenama i zahtjevima elektromotora:

• Ručni motorni pokretači: Osnovni motorni zaštitni prekidači koji omogućavaju ručno uključivanje i isključivanje te termičku zaštitu od preopterećenja. Najčešće se koriste za manje elektromotore i jednostavnije primjene.
• Automatski motorni pokretači: Omogućavaju automatsko upravljanje i zaštitu elektromotora uz upotrebu kontaktora za uključivanje i isključivanje. Često uključuju funkcije daljinskog upravljanja, zaštite od preopterećenja i zaštite od kratkog spoja.
• Kombinovani motorni pokretači: Integrisana rješenja koja objedinjuju motorni zaštitni prekidač i kontaktor u jednom kućištu, pružajući kompaktno i praktično rješenje za upravljanje i zaštitu elektromotora.

Kriterijumi za odabir motornog zaštitnog prekidača

Prilikom odabira odgovarajućeg motornog zaštitnog prekidača potrebno je uzeti u obzir nekoliko ključnih faktora:

• Nazivna struja elektromotora (FLA): Nazivna struja prekidača treba biti jednaka ili neznatno veća od nazivne struje elektromotora kako bi se osigurala pouzdana zaštita od preopterećenja.
• Polazna struja elektromotora: Elektromotori pri pokretanju povlače znatno veću struju nego tokom normalnog rada. Motorni zaštitni prekidač mora omogućiti pokretanje bez neželjenog okidanja.
• Nazivni napon: Nazivni napon prekidača mora odgovarati naponu napajanja elektromotora.
• Prekidna moć pri kratkom spoju: Označava najveću struju kratkog spoja koju motorni zaštitni prekidač može sigurno prekinuti.
• Vrsta elektromotora: Različiti tipovi elektromotora imaju različite karakteristike pokretanja i zahtjeve za zaštitu. Na primjer, jednofazni elektromotori mogu zahtijevati drugačiji tip zaštitnog prekidača od trofaznih elektromotora.
