Uvod

Kontroleri CP predstavljaju ključne uređaje za upravljanje reaktivnom snagom u elektroenergetskim sistemima. Imaju važnu ulogu u smanjenju troškova električne energije optimizacijom faktora snage i efikasnijim iskorištenjem elektroenergetske infrastrukture. Pravilan odabir kontrolera CP i odgovarajuće projektovanje sistema za kompenzaciju faktora snage ključni su za smanjenje troškova reaktivne energije. Kontroleri CP doprinose smanjenju troškova električne energije i povećanju efikasnosti elektroenergetskih sistema. Pružaju pouzdano, inteligentno i napredno rješenje za efikasnu kompenzaciju reaktivne energije te osiguravaju dug radni vijek sistema za kompenzaciju faktora snage.

Karakteristike

Kružno upravljanje stepenima: Kontroleri kružno uključuju stepene iste snage kako bi osigurali ravnomjernu upotrebu i produžili njihov radni vijek.

Brza regulacija: Optimalna regulacija postiže se u jednom ciklusu uz minimalan broj uklapanja.

Funkcije nadzora: Kontroleri nadziru različite električne parametre, uključujući U, I, P, Q, S, cos φ, THDU, THDI, neparne harmonike do 19. reda te temperaturu.

Više načina regulacije: Kontroleri podržavaju tri načina regulacije: regulaciju prema prosječnom faktoru snage, SHTD i regulaciju prema trenutnom faktoru snage.

Automatsko prepoznavanje: Omogućavaju automatsko ili ručno podešavanje mjernih kola i prepoznavanje priključenih kondenzatorskih stepena.

Univerzalni ulaz za strujni transformator: Kontroleri podržavaju univerzalni ulaz za strujne transformatore sa sekundarnom strujom 1 A i 5 A.

Nadzor temperature: Ugrađeni temperaturni senzor omogućava upravljanje ventilatorom i isključivanje kondenzatorskih stepena u zavisnosti od temperature.

Podrška za dekompenzacijske prigušničke stepene: Kontroleri su kompatibilni s dekompenzacijskim prigušničkim stepenima.

Praćenje rada: Kontroleri prate broj uklapanja i vrijeme rada.

Podešavanje stepena: Omogućavaju podešavanje vremena pražnjenja i minimalnog vremena rada za svaki stepen.

Alarmni izlaz: The last step output can be programmed for alarm purposes. The PFC 12 RS has an independent alarm output.

Second Tariff: Posljednji izlaz za stepen može se programirati kao alarmni izlaz. Model PFC 12 RS ima zaseban alarmni izlaz.

Komunikacijski interfejs: Kontroleri su opremljeni RS485 komunikacijskim interfejsom koji koristi Modbus RTU protokol.

LED indikacija: Svaki stepen kontrolera opremljen je dvobojnom LED indikacijom koja različitim bojama prikazuje status rada i postavke.

Zaštita od pregrijavanja: Kontroleri imaju dvostepeni temperaturni alarm. Prvi nivo aktivira ventilaciju ormara, dok drugi nivo isključuje sve stepene i prikazuje alarm.

ETI serija proizvoda

ETI serija kontrolera CP

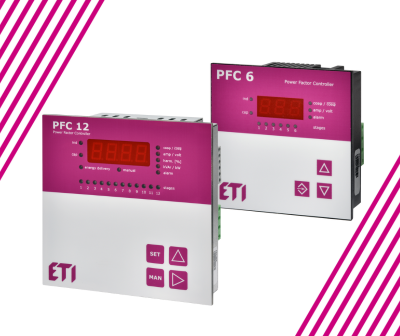

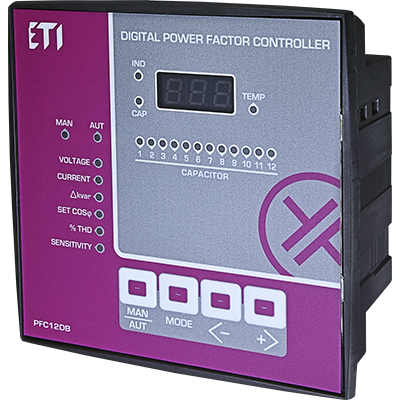

ETI serija kontrolera CP obuhvata modele PFC 6 RS, PFC 8 RS i PFC 12 RS, namijenjene za primjenu u sistemima za kompenzaciju faktora snage u niskonaponskim i srednjenaponskim mrežama. Kontroleri omogućavaju četverokvadrantno mjerenje i regulaciju te automatsko prepoznavanje mjernih kola i kondenzatorskih stepena.

Napon napajanja i mjerenja: 400 V AC (+10 %, -15 %).
Frekvencija sistema: 50 Hz / 60 Hz.
Potrošnja energije: 3,2 VA.
Opseg struje: 5 mA – 6 A.
Tačnost mjerenja struje: ±0,2 %.

Tačnost mjerenja napona: ±0,5 %.
Tačnost THDU i THDI: (U ≥ 10 % Un) ±5 % / (I ≥ 10 % In) ±5 %.
Greška faznog ugla: ±3° za I ≥ 3 % In, u suprotnom ±1°.
Prekidna moć relejnog izlaza: 250 V AC / 5 A.
Podešavanje željenog faktora snage: od 0,8 induktivnog do 0,8 kapacitivnog.

Kašnjenje ponovnog uključenja stepena: 5 – 900 s.
Kašnjenje isključenja stepena: 5 – 900 s.
Podešavanje snage stepena: od 999 kVAr induktivno do 999 kVAr kapacitivno.
Prepoznavanje priključka sistema: ručno / automatski.
Radna temperatura: -40 °C do +70 °C.

Stepen zaštite: IP20 (stražnja strana), IP54 (prednja ploča).
Komunikacijski interfejs: RS485 (Modbus RTU).
Dimenzije: PFC 6 RS i PFC 8 RS predviđeni su za ugradnju u otvor dimenzija 97 × 97 mm, dok je PFC 12 RS predviđen za otvor dimenzija 144 × 144 mm.
Usklađenost sa standardima: EN 61010-1, EN 50081-1, EN 50082-1.

Serija PFC obuhvata kontrolere s različitim brojem izlaza:

PFC 6 RS: 6 izlaza.
PFC 8 RS: 8 izlaza.
PFC 12 RS: 12 izlaza, uz aktivaciju druge tarife i zaseban alarmni izlaz.

Svi kontroleri podržavaju jednofazno mjerenje struje za trofazna simetrično opterećena postrojenja.

Kontroleri se mogu koristiti u TN-C sistemima 3 × 400 V, 50 Hz.
Kondenzatorske stepene jednake snage potrebno je povezati jedan do drugog.
Prije prekidanja strujnog mjernog kola potrebno je kratko spojiti strujni transformator (CT).

Primjena

Zašto koristiti kontrolere CP?

Kompenzacija reaktivne snage: Kontroleri CP regulišu reaktivnu snagu nastalu usljed različitih vrsta opterećenja. Praćenjem faktora snage osiguravaju efikasnu kompenzaciju reaktivne energije.
Smanjenje troškova: Korekcijom faktora snage smanjuju potrošnju reaktivne energije, što doprinosi nižim troškovima električne energije.
Povećanje efikasnosti sistema: Održavanjem optimalnog faktora snage smanjuju gubitke energije i poboljšavaju ukupne performanse elektroenergetskog sistema.
Optimalna regulacija: Optimalna regulacija postiže se u jednom regulacionom ciklusu uz minimalan broj uklopljenih stepena, pri čemu kontroler može uključiti ili isključiti više stepena u jednom ciklusu.
Usklađenost s propisima: U savremenim sistemima s četverokvadrantnim brojilima električne energije primjena kontrolera CP ključna je za postizanje najveće efikasnosti sistema za kompenzaciju faktora snage.
