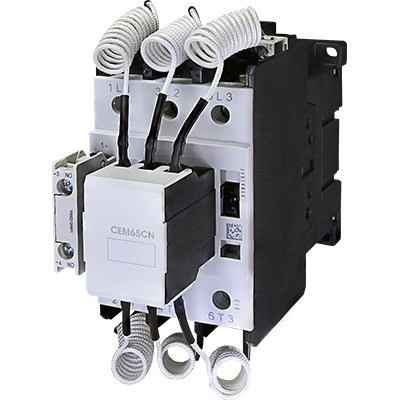

Kontakteri za rad kondenzatora CEM_CN

Kontaktori za kondenzatorske baterije projektovani su za sigurno i efikasno preklapanje u sistemima za kompenzaciju faktora snage. Za razliku od standardnih kontaktora, mogu podnijeti velike uklopne struje koje nastaju pri uključenju kondenzatora zahvaljujući upotrebi otpornika za predpunjenje. Takva konstrukcija štiti komponente sistema, produžava vijek trajanja kondenzatora i smanjuje smetnje u elektroenergetskoj mreži.

ETI serija kontaktora za kondenzatorske baterije CEM_CN

Serija CEM_CN posebno je projektovana za uklapanje kondenzatorskih baterija u sistemima za kompenzaciju faktora snage, u skladu s kategorijom upotrebe AC-6b. Ovi kontaktori opremljeni su otpornicima za predpunjenje i preduklopnim kontaktnim blokom koji ograničavaju udarne uklopne struje.

Princip rada:

Prilikom uključenja kondenzatorske baterije kondenzatori su u početku nepunjeni, zbog čega se tokom vrlo kratkog vremenskog perioda ponašaju kao kratki spoj. To uzrokuje veliku udarnu uklopnu struju koja može dostići i do 100 puta nazivnu struju, čime se značajno skraćuje vijek trajanja kondenzatora. Kontaktori CEM_CN opremljeni su prigušnim otpornicima koji ograničavaju ovu udarnu uklopnu struju. Preduklopni kontaktni blok uključuje se prije glavnih kontakata kako bi dodatno ograničio udarnu uklopnu struju. Nakon približno 5 ms prigušni otpornici se isključuju iz kola, tako da u radu ostaju samo kondenzatori spojeni paralelno s induktivnim opterećenjem.

Pribor:

• Blokovi pomoćnih kontakata: Za kontaktore CEM7,5CN i CEM10CN dostupni su bočno montirani blokovi pomoćnih kontakata s konfiguracijom 1NO + 1NC.
• Dodatni pribor za modele CEM18CN do CEM80CN dostupan je u ETICON katalogu.

Montaža i upotreba:

• Montaža: Predviđeni za montažu na DIN šinu ili montažnu ploču.
• Povezivanje: Prilikom povezivanja potrebno je pridržavati se odgovarajućih shema ožičenja.
• Vrijeme ponovnog punjenja: Između dva uključenja potrebno je osigurati vrijeme ponovnog punjenja od najmanje 1 minute.
