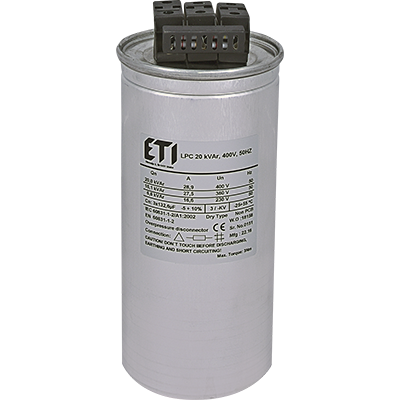

Kondezatori

Serija LPC-DW odlikuje se konstrukcijom s dvostrukim namotajem i unutrašnjim spojem u trokut (delta), uz dodatne sigurnosne funkcije.

• Trostruka zaštita: Sistem isključenja uslijed nadpritiska, unutrašnji osigurači i patentirani DWCAP sistem.
• Kompaktne dimenzije: Kompaktna izvedba pogodna za različite načine ugradnje.
• Dostupne nazivne snage: Od 7,5 kVAr do 40 kVAr za sisteme 400 V i 440 V.

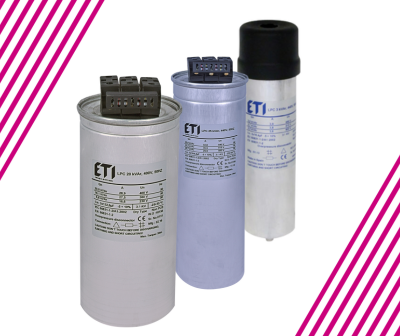

Serija LPC dostupna je u različitim nazivnim snagama, dimenzijama i izvedbama priključaka. U nastavku je pregled osnovnih kategorija:

• Kondenzatori od 1 do 5 kVAr:
  • Opremljeni dvostrukim FASTON priključcima.
• Kondenzatori od 10 do 50 kVAr:
  • Opremljeni vijčanim priključcima.

Prilikom rukovanja kondenzatorima potrebno je pridržavati se sigurnosnih mjera. Nakon isključenja s napajanja kondenzator zadržava električni naboj na nivou napona napajanja. Dodirivanje kratko spojenih priključaka može izazvati opasnu nezgodu uslijed naglog pražnjenja kondenzatora. U skladu sa standardom EN 60831-1/2, trofazni kondenzatori moraju biti opremljeni otpornicima za pražnjenje koji smanjuju napon na najviše 75 V u roku od 3 minute.

ETI LPC kondenzatori opremljeni su ugrađenim otpornicima za pražnjenje koji smanjuju napon za manje od 2 minute, čime premašuju sigurnosne zahtjeve standarda. Za još brže pražnjenje mogu se koristiti dodatni otpornici za pražnjenje zajedno s pomoćnim NC kontaktima kontaktora za kompenzaciju, čime se kondenzator potpuno isprazni za manje od 5 sekundi. Preporučuje se da vrijeme ponovnog uključenja na regulatoru faktora snage ne bude kraće od 120 sekundi, osim ako se koriste dodatni otpornici za pražnjenje.

• Paralelno povezivanje: Paralelno povezivanje dva ili više kondenzatora preko istih priključaka nije dozvoljeno.
• Radna snaga kondenzatora: Radna snaga kondenzatora zavisi od radnog napona.
• Pojedinačna kompenzacija faktora snage: Kondenzatori se mogu koristiti za pojedinačnu kompenzaciju faktora snage niskonaponskih elektromotora.
