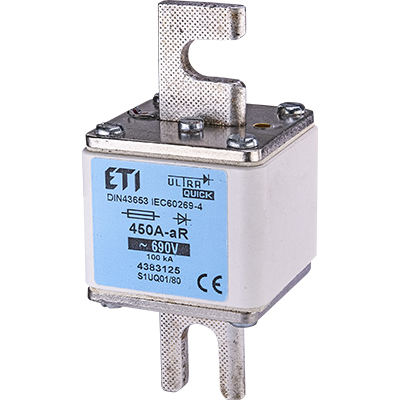

Fuse links ULTRA QUICK

Uvod

ETI serija proizvoda

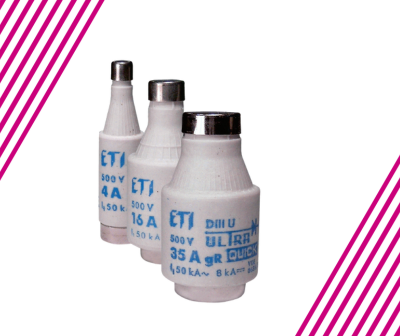

ETI serija osigurača „ULTRA-QUICK“ posebno je dizajnirana za zaštitu energetskih poluvodiča. Ovi osigurači usklađeni su sa serijama standarda IEC 60269 i VDE 0636, uključujući posebne zahtjeve za zaštitu poluvodiča. Serija je dostupna u različitim sistemima, tipovima, veličinama i karakteristikama kako bi zadovoljila različite zahtjeve primjene.

Primjena

Zašto poluvodiči zahtijevaju zaštitu

Poluvodiči, uključujući diode, tiristore, IGBT i MOSFET komponente, ključni su dijelovi sistema za pretvorbu energije i elektroničko upravljanje. Međutim, ove komponente su vrlo osjetljive na prekomjerne struje, kao što su kratki spojevi ili prenaponi. Bez odgovarajuće zaštite, ovi kvarovi mogu dovesti do:

• Trajnog oštećenja poluvodiča
• Zastoja sistema i skupih popravaka
• Sigurnosnih rizika za operatere i opremu

Osigurači su ekonomično i pouzdano rješenje za smanjenje ovih rizika prekidanjem prekomjernog protoka struje prije nego što može oštetiti poluvodič.

Odabir odgovarajućeg osigurača

Pravilan odabir osigurača ključan je za učinkovitu zaštitu poluvodiča. Korisnik mora biti potpuno upoznat s uslovima u kojima će osigurač raditi, uključujući normalne radne uslove i uslove kvara. Neki od ključnih kriterija odabira su:

• Struja opterećenja (Isem): Struja opterećenja kroz poluvodič treba biti manja ili jednaka nazivnoj struji odabranog osigurača (Inv).
  • Isem ≤ Inv
• Radni napon (Usem): Radni napon na poluvodiču treba biti manji ili jednak nazivnom naponu topljivog osigurača (Unv).
  • Usem ≤ Unv
• Radne I²t vrijednosti: Radne I²t vrijednosti (vrijednosti prije stvaranja luka + vrijednosti luka) odabranog topljivog osigurača (I²topv) trebaju biti niže od I²t vrijednosti poluvodiča (I²tsem).
  • I²topv ≤ I²tsem

Za dodatne smjernice i savjete za specifične primjene, standard IEC 60146-6 pruža preporuke za zaštitu poluvodičkih pretvarača od prekomjernih struja pomoću osigurača. Također možete kontaktirati ETI R&D odjel za pomoć pri specifičnim primjenama.

Dodatne napomene za razmatranje:

• Osigurači za zaštitu poluvodiča ključni su za postizanje koordinacije tipa 2 kod soft startera.
• Radne karakteristike prekidača su jednostavno prespore, omogućavaju prolazak prevelike količine energije, zbog čega nisu prikladni za zaštitu pogona.
• Upotreba osigurača za zaštitu poluvodiča jedno je od tržišta s najbržim rastom.
• Mnogi proizvođači upravljača motora srednje i male snage uklonili su unutrašnje osigurače, prepuštajući odgovornost za odgovarajuću električnu zaštitu projektantima.
